机械设计课程设计

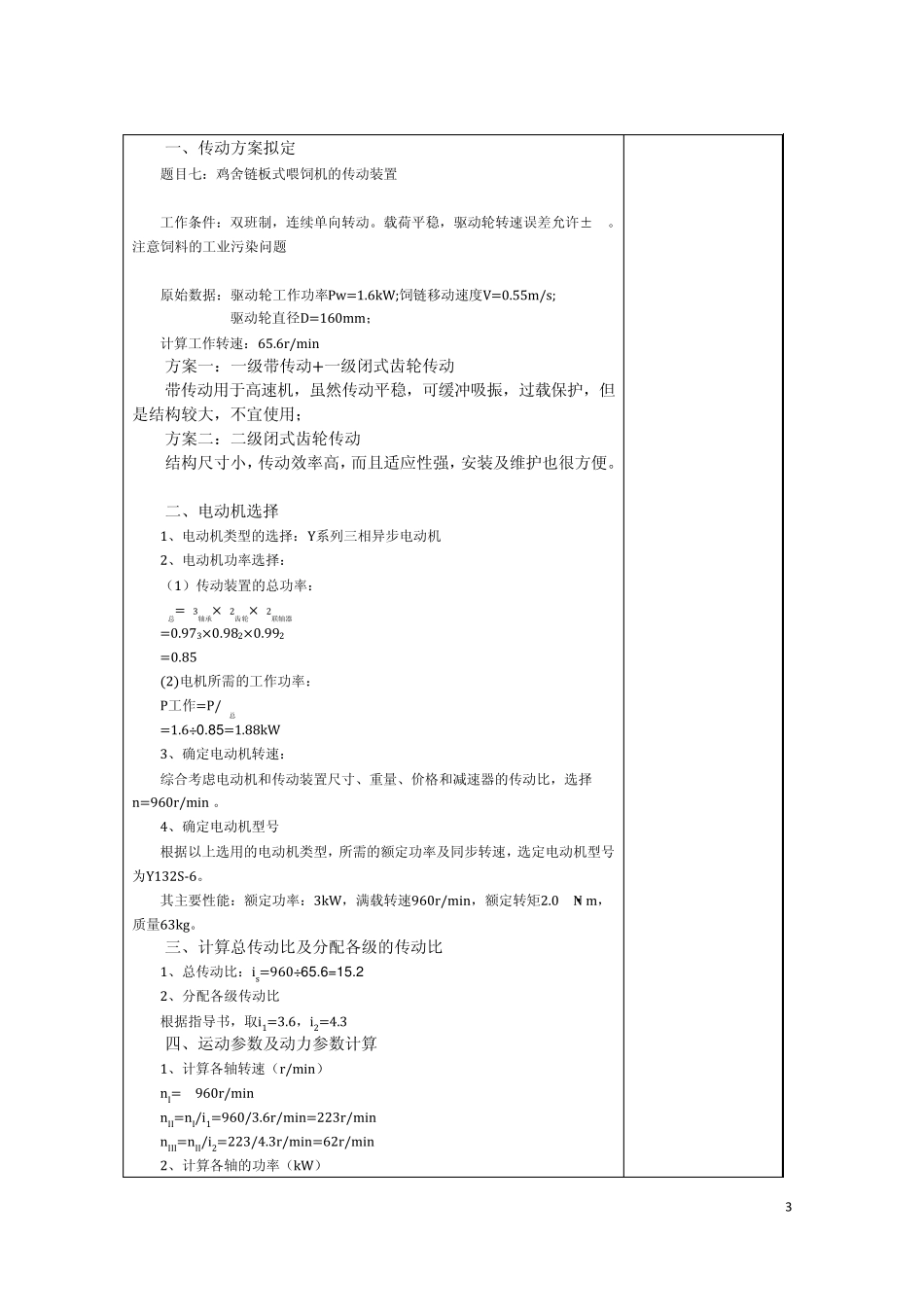

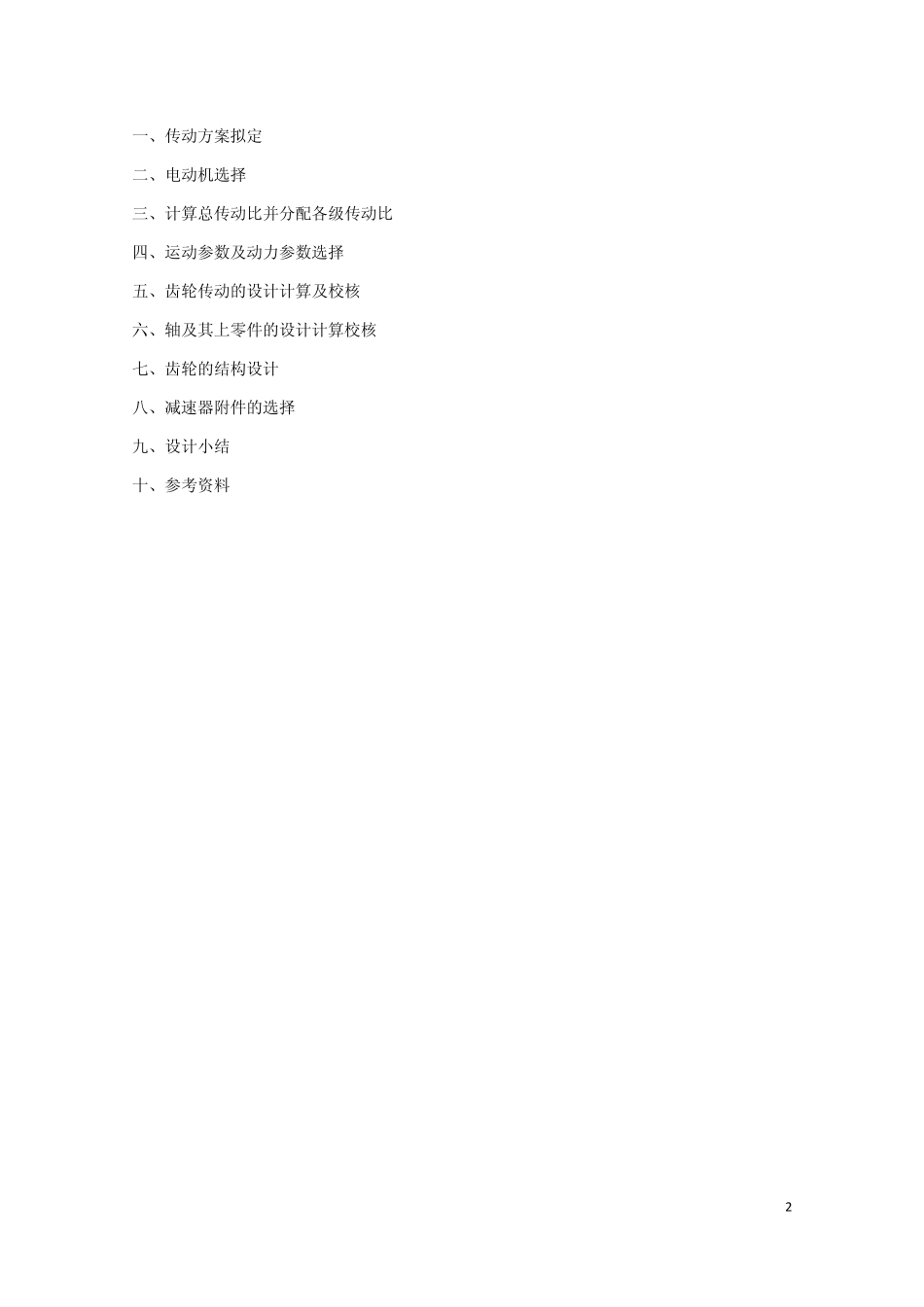

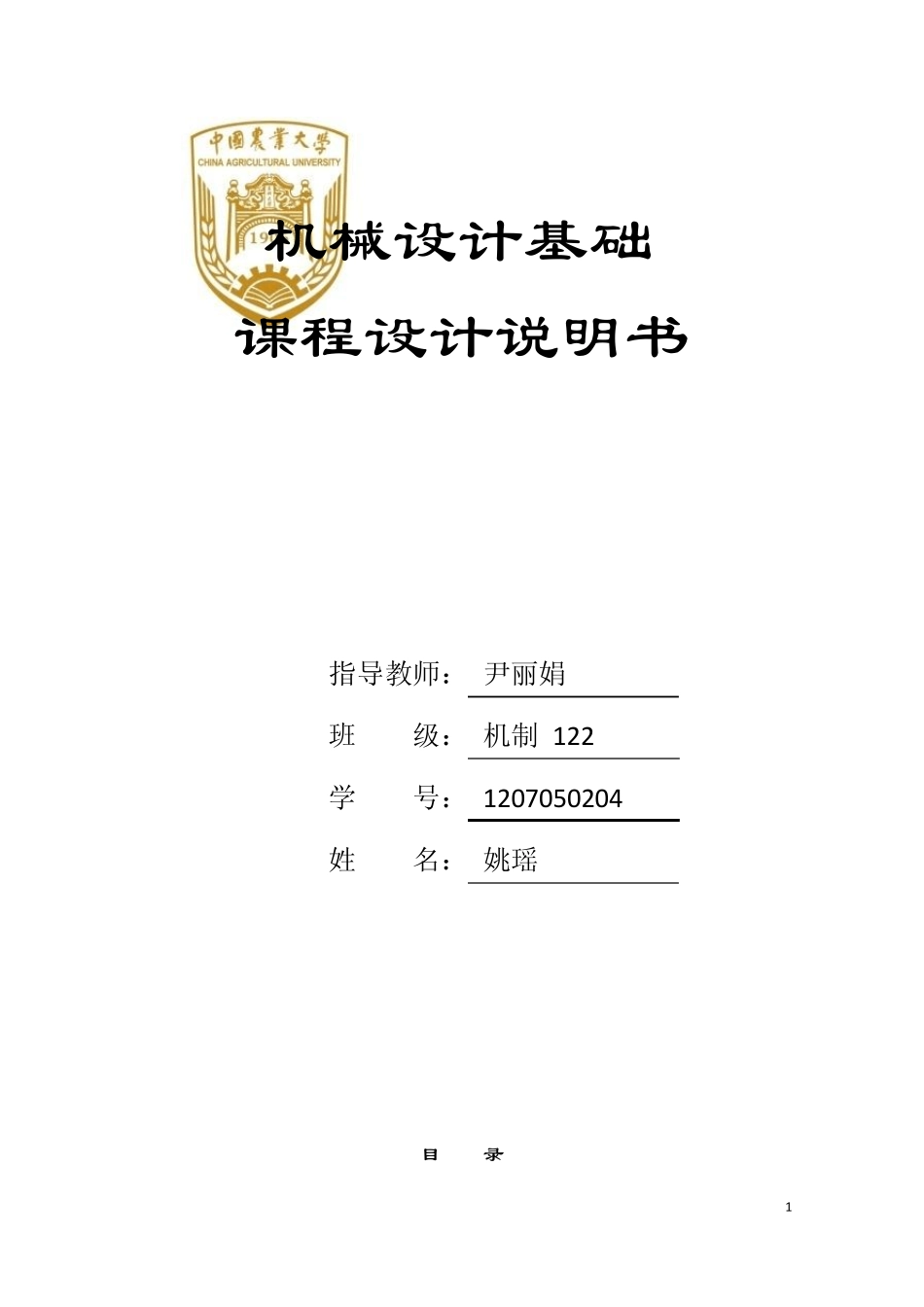

1 机械设计基础 课程设计说明书 指导教师： 尹丽娟 班 级： 机制 122 学 号： 1207050204 姓 名： 姚瑶 目 录 2 一、传动方案拟定 二、电动机选择 三、计算总传动比并分配各级传动比 四、运动参数及动力参数选择 五、齿轮传动的设计计算及校核 六、轴及其上零件的设计计算校核 七、齿轮的结构设计 八、减速器附件的选择 九、设计小结 十、参考资料 3 一、传动方案拟定 题目七：鸡舍链板式喂饲机的传动装置 工作条件：双班制，连续单向转动。载荷平稳，驱动轮转速误差允许±5%。注意饲料的工业污染问题 原始数据：驱动轮工作功率Pw=1.6kW;饲链移动速度V=0.55m/s; 驱动轮直径D=160mm； 计算工作转速：65.6r/min 方案一：一级带传动+一级闭式齿轮传动 带传动用于高速机，虽然传动平稳，可缓冲吸振，过载保护，但是结构较大，不宜使用； 方案二：二级闭式齿轮传动 结构尺寸小，传动效率高，而且适应性强，安装及维护也很方便。 二、电动机选择 1、电动机类型的选择：Y系列三相异步电动机 2、电动机功率选择： （1）传动装置的总功率： η总=η3轴承×η2齿轮×η2联轴器 =0.973×0.982×0.992 =0.85 (2)电机所需的工作功率： P工作=P/η总 =1.6÷0.85=1.88kW 3、确定电动机转速： 综合考虑电动机和传动装置尺寸、重量、价格和减速器的传动比，选择n=960r/min 。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132S-6。 其主要性能：额定功率：3kW，满载转速960r/min，额定转矩2.0 N·m，质量63kg。 三、计算总传动比及分配各级的传动比 1、总传动比：is=960÷65.6=15.2 2、分配各级传动比 根据指导书，取i1=3.6，i2=4.3 四、运动参数及动力参数计算 1、计算各轴转速（r/min） nI= 960r/min nII=nI/i1=960/3.6r/min=223r/min nIII=nII/i2=223/4.3r/min=62r/min 2、计算各轴的功率（kW） 4 PI=P工作×η联轴器=1.89×0.99^2kW=1.85kW PII=PI×η轴承×η齿轮=1.85×0.99×0.96kW=1.76kW PIII=PII×η轴承×η齿轮=1.76×0.99×0.96=1.67kW 3、计算各轴扭矩（N·m） TI=9.55×10^6PI/nI=18.4N·m TII=9.55×10^6PII/nII=74.5N·m TIII=9.55×10^6PIII/nIII=257.2N·m 五、齿轮传动的设计计算校核 （一）高速传动齿轮设计 i=3.6 n=960r/min P=1.85kW 1）选择材料及确定许用应力 小齿轮：40CrNi调质，齿面硬度255HBS，σHlim...
