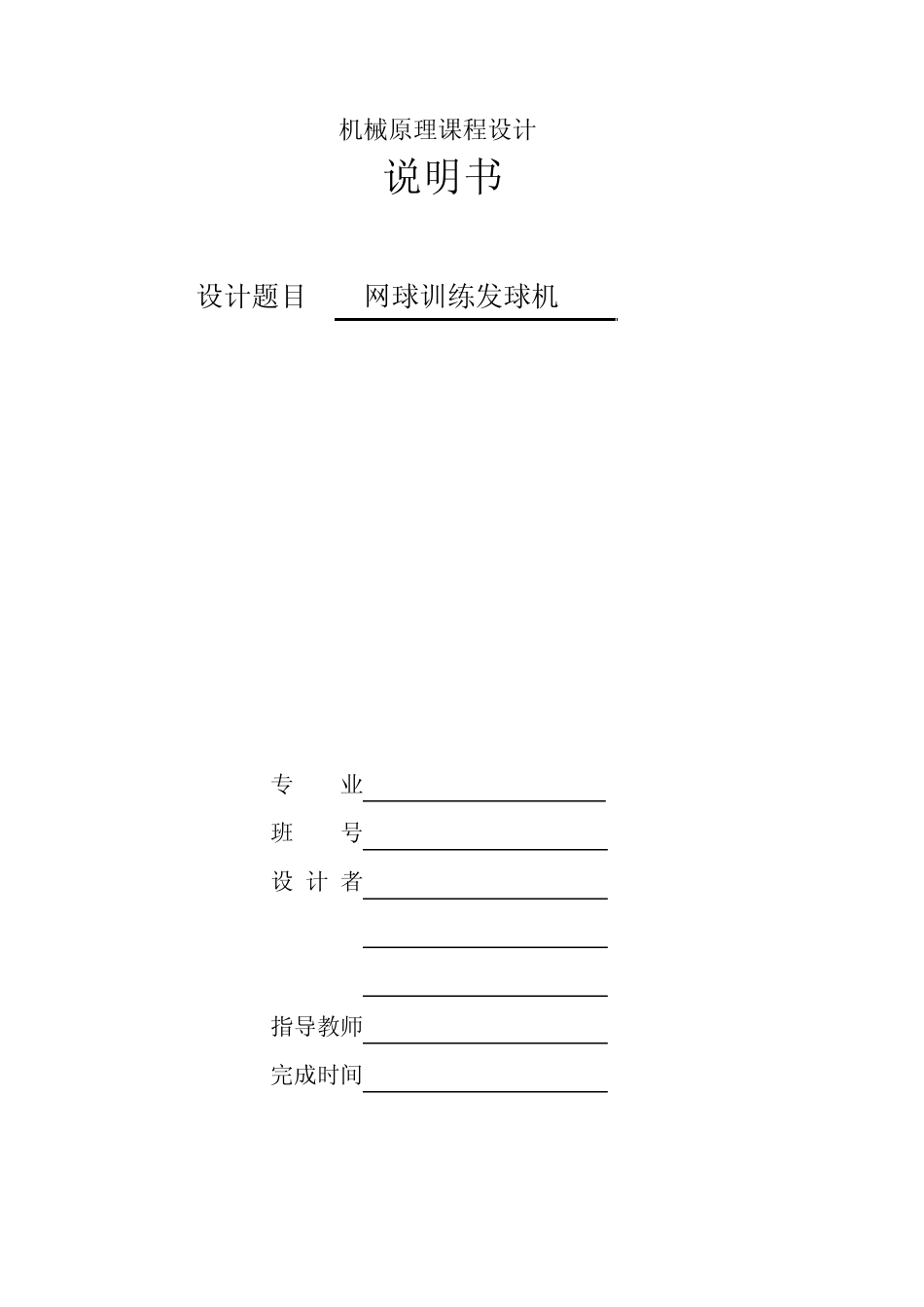

机械原理课程设计 说明书 设计题目 网球训练发球机 专 业 班 号 设 计 者 指导教师 完成时间 1 目录 一．设计背景及设计任务····················································2 二．最初方案设想···························································2 三．基本功能分析及最终方案················································2 四．解决方案的简单说明·····················································3 五．相关机构设计····························································3 六．相关数据计算····························································4 七．设计总结································································7 八．参考文献································································7 2 一． 设计背景及设计任务 起源于法国的网球现在成为了全世界最流行的球类运动之一，深受户外运动人士的喜爱。但事实上，作为一个对抗性的运动，当你只有一个人的时候，或许也只能徒唤奈何了，而我们的这个网球发球机的设想，便是为了应对这种情况而产生的。尽管可能无法获得如同与人对抗时的乐趣，但对于技术的提高与自身的锻炼还是有很大的帮助的。 经过我们小组分析讨论，我们一直认为网球发球机是一个很有前景的机械设备，所以我们决定设计一个网球训练发球机。 二． 最初方案设想 原理：采用抛石机原理，考杠杆把球抛掷出去 优点：结构简单，便于设计 缺点：因为是连杆机构，所以速度不能过高，如果速度过高，机构将产生强烈震动。 三． 基本功能分析及最终方案 功能基本要求： 1 .自动连续发球 2 .发球速度可调，且具有一定的速度 3 .落点的随机性 4 .必要时可以加上下旋 最终方案： 顶盘承载球，转盘每转一圈可实现一次发球，球落...
