机械设计课程设计免费下载

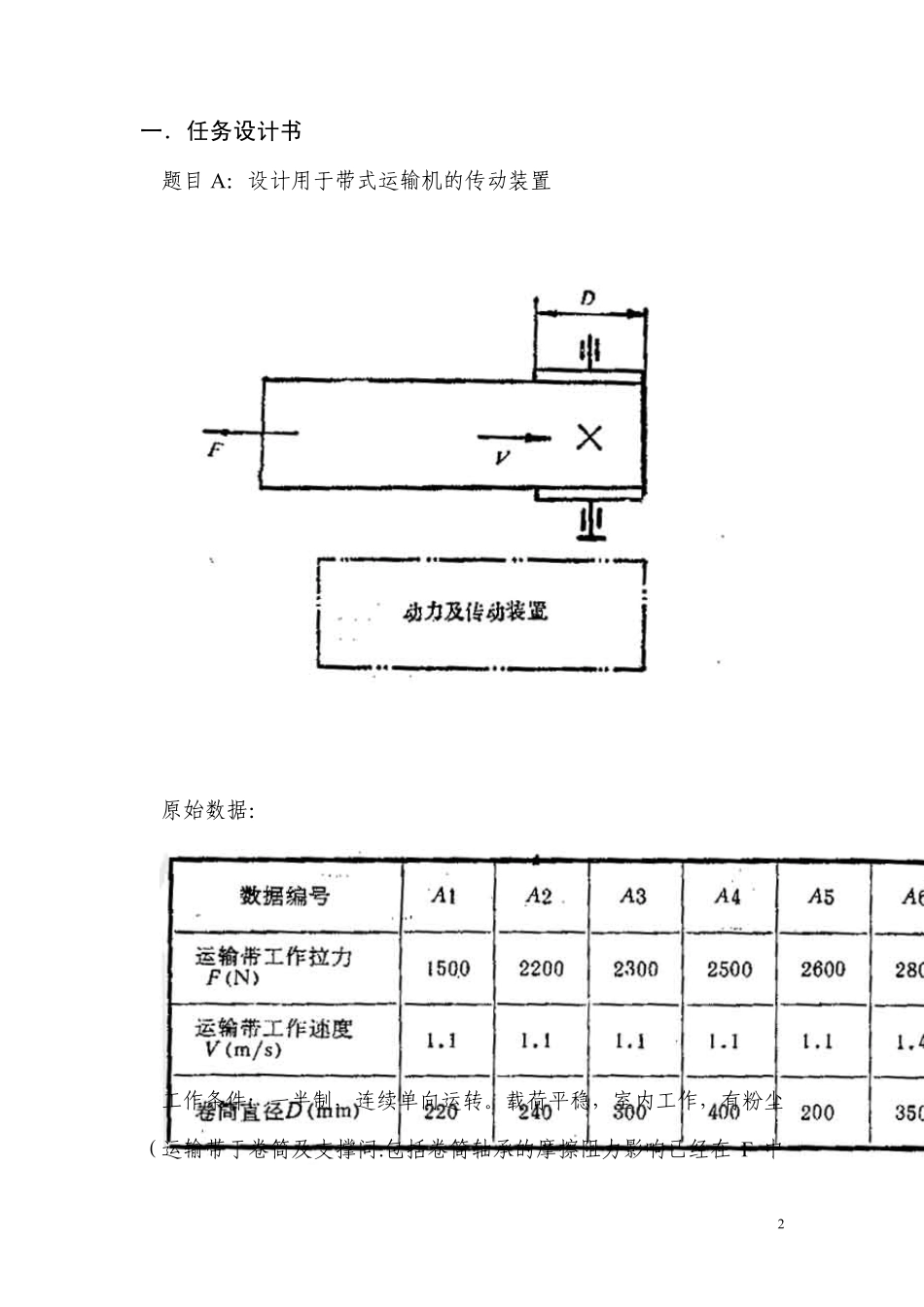

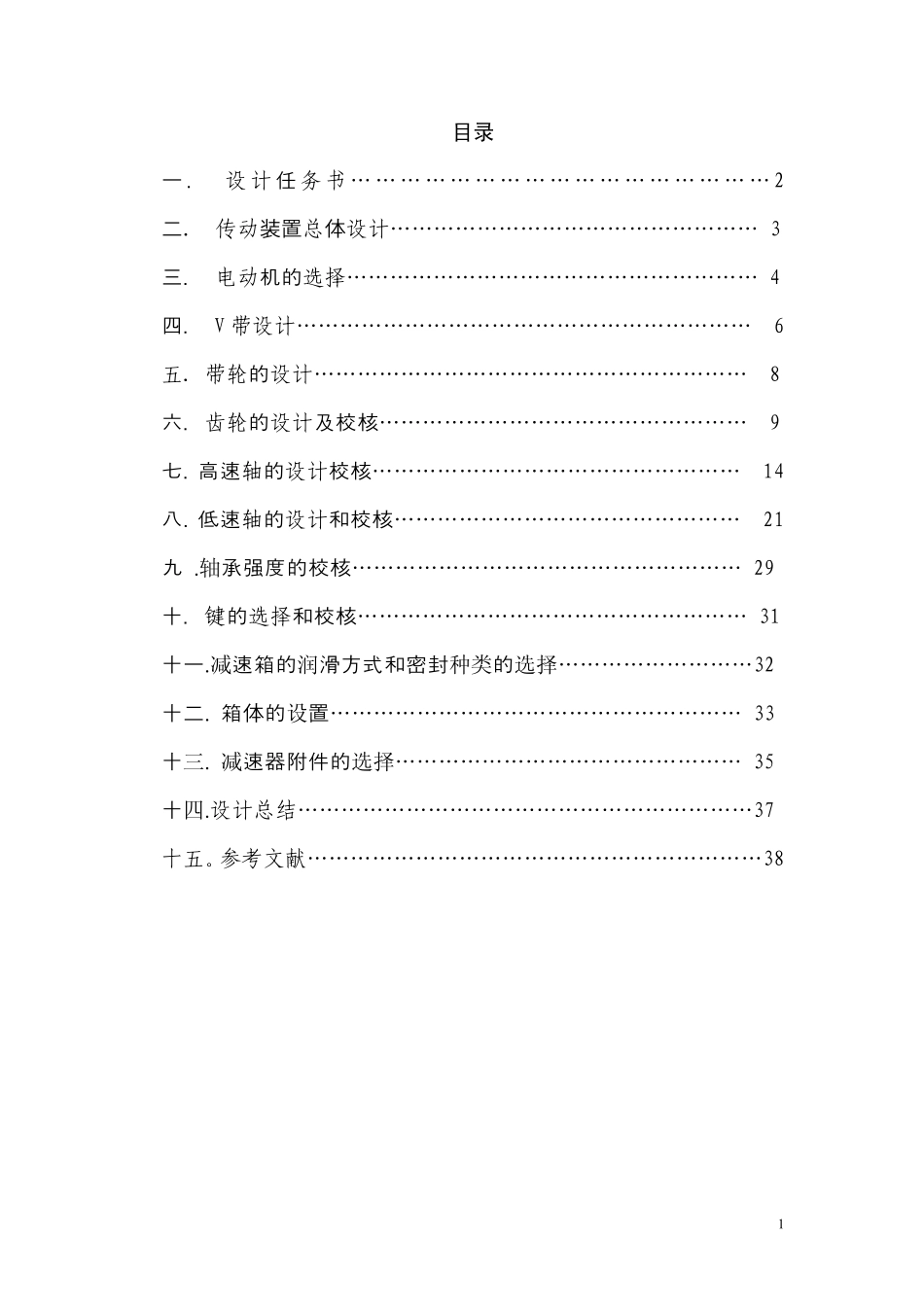

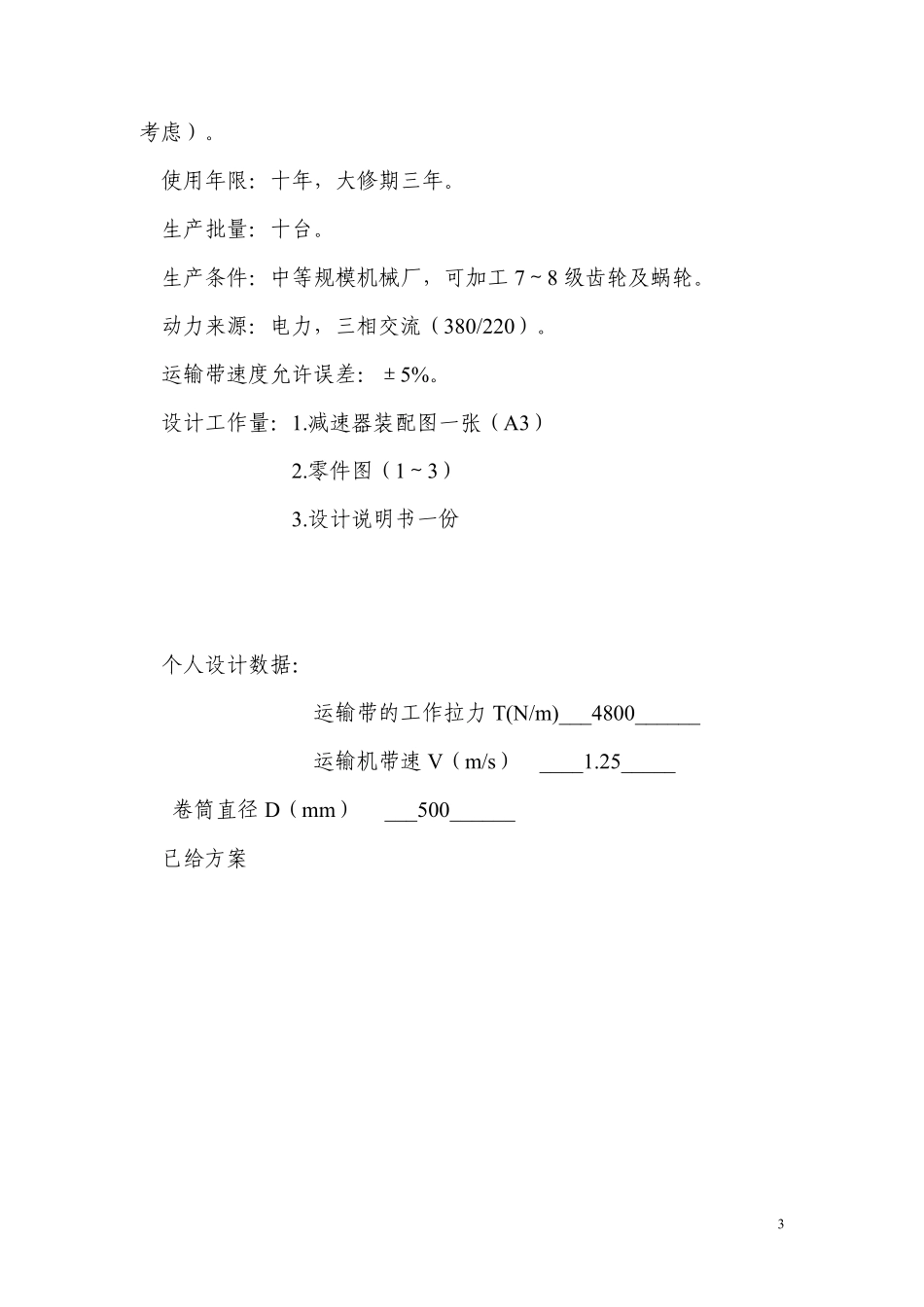

目录 一 ． 设计任 务书……………………………………………2 二. 传动装置总体设计…………………………………………… 3 三． 电动机的选择………………………………………………… 4 四． V 带设计……………………………………………………… 6 五．带轮的设计…………………………………………………… 8 六．齿轮的设计及校核…………………………………………… 9 七．高速轴的设计校核…………………………………………… 14 八．低速轴的设计和校核………………………………………… 21 九 .轴承强度的校核……………………………………………… 29 十．键的选择和校核……………………………………………… 31 十一.减速箱的润滑方式和密封种类的选择………………………32 十二. 箱体的设置………………………………………………… 33 十三. 减速器附件的选择………………………………………… 35 十四.设计总结………………………………………………………37 十五。参考文献………………………………………………………38 1一．任务设计书 题目A：设计用于带式运输机的传动装置 原始数据： 工作条件：一半制，连续单向运转。载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在 F 中 2考虑）。 使用年限：十年，大修期三年。 生产批量：十台。 生产条件：中等规模机械厂，可加工 7～8 级齿轮及蜗轮。 动力来源：电力，三相交流（380/220）。 运输带速度允许误差：±5%。 设计工作量：1.减速器装配图一张（A3） 2.零件图（1～3） 3.设计说明书一份 个人设计数据： 运输带的工作拉力 T(N/m)___4800______ 运输机带速 V（m/s） ____1.25_____ 卷筒直径 D（mm） ___500______ 已给方案 3 三．选择电动机 1．传动装置的总效率： η=η1η2η2η3η4η5 式中：η1 为V 带的传动效率，取η1=0.96； η2η2 为两对滚动轴承的效率，取η2=0.99； η3 为一对圆柱齿轮的效率，取η3=0.97; η为弹性柱销联轴器的效率，取η4=0.98； η5 为运输滚筒的效率，取η5=0.96。 所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率 P=FV/η=4800*1.25/（0.86×1000）=6.97KW 2．卷筒的转速计算 4 nw = 60*1000V/πD=60*1000*1.25/3.14*500=47.7r/min V 带传动的传动比范围为;机械设计第八版 142页...
