机械设计课程设计圆锥斜齿圆柱齿轮减速器

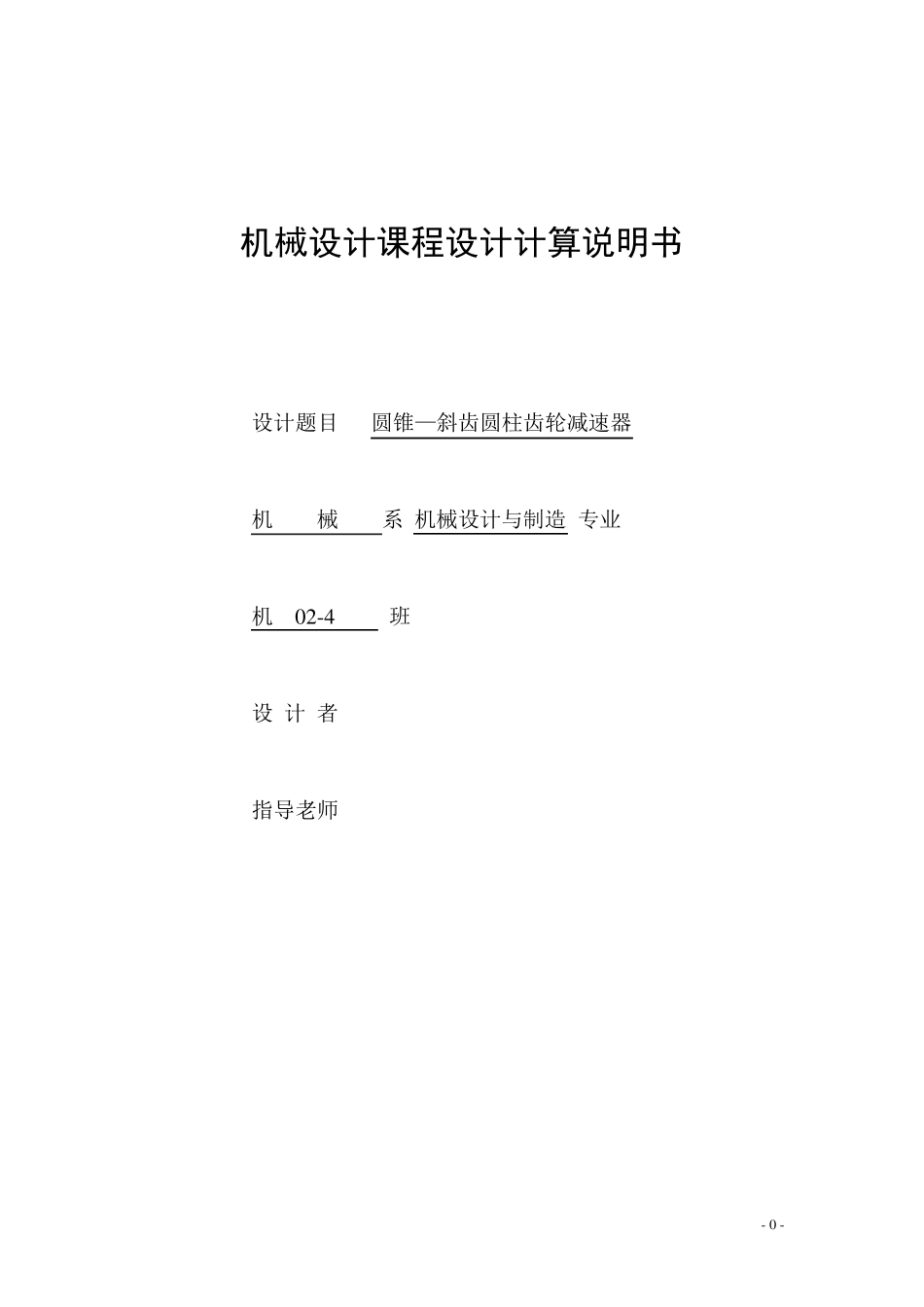

机械设计课程设计圆锥斜齿圆柱齿轮减速器_第1页
1/31

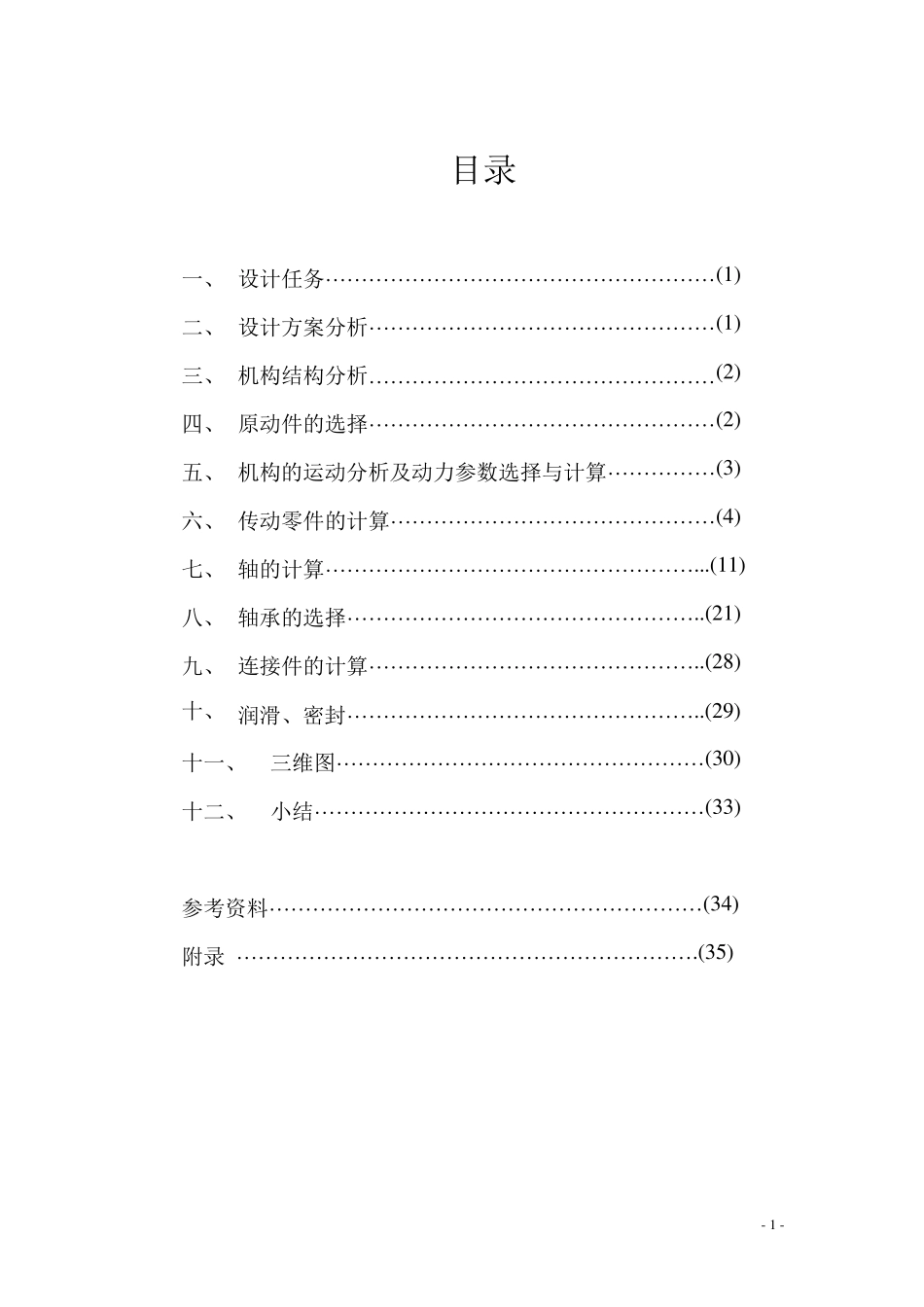

机械设计课程设计圆锥斜齿圆柱齿轮减速器_第2页
2/31

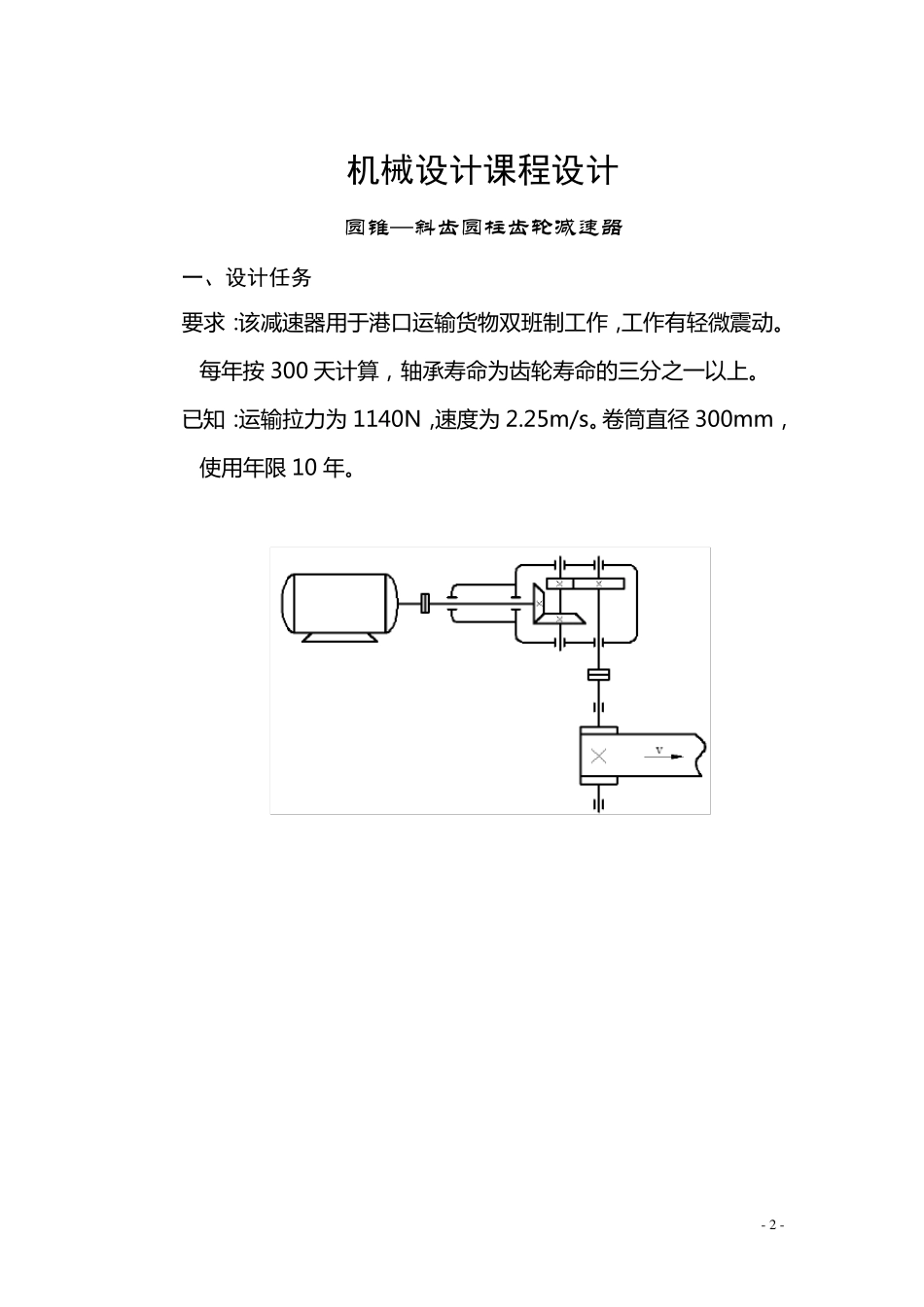

机械设计课程设计圆锥斜齿圆柱齿轮减速器_第3页
3/31
- 0 - 机械设计课程设计计算说明书 设计题目 圆锥—斜齿圆柱齿轮减速器 机 械 系 机械设计与制造 专业 机 0 2 -4 班 设 计 者 指导老师 - 1 - 目录 一、 设计任务………………………………………………(1 ) 二、 设计方案分析…………………………………………(1 ) 三、 机构结构分析…………………………………………(2 ) 四、 原动件的选择…………………………………………(2 ) 五、 机构的运动分析及动力参数选择与计算……………(3 ) 六、 传动零件的计算………………………………………(4 ) 七、 轴的计算……………………………………………...(1 1 ) 八、 轴承的选择…………………………………………..(2 1 ) 九、 连接件的计算………………………………………..(2 8 ) 十、 润滑、密封…………………………………………..(2 9 ) 十一、 三维图……………………………………………(3 0 ) 十二、 小结………………………………………………(3 3 ) 参考资料……………………………………………………(3 4 ) 附录 ……………………………………………………….(3 5 ) - 2 - 机械设计课程设计 圆 锥 — 斜 齿 圆 柱 齿 轮 减 速 器 一、设计任务 要 求 :该 减 速 器 用 于 港 口 运 输 货 物 双 班 制 工 作 ,工 作 有 轻 微 震 动 。每年按 300 天计算, 轴承寿命为齿轮寿命的三分之一以上。 已知:运 输 拉力为 1140N,速 度为 2.25m/s。卷筒直径 300mm,使用 年限 10 年。 - 3 - 计算与说明 主要结果 二 、 设 计 方 案 分 析 错误!未找到引用源。 择电动机的类型和结构 因为装置的载荷平稳,长期工作,因此可选用鼠笼型异步电动机,改电机结构简单,工作可靠,维护容易,价格低廉,、配调速装置,可提高起动性能。 错误!未找到引用源。确定电动机功率和型号 运输带机构输出的功率: 2.907kw2907w2.25m/s1140N VFPw 传动系得总的效率: 83.097.095.098.099.032434221 0.97.4.0.95,)8(0.98.,0.99.,321取圆柱斜齿轮取传动去效率级精度闭式锥齿轮的取滚动轴承效率取联轴器的效率 电机所需的功率为: 5kw38309072PPwd...  由题意知,直齿锥形齿轮放在第一级,不宜传输过大的转矩,同功率的电机如下(Y112M...
