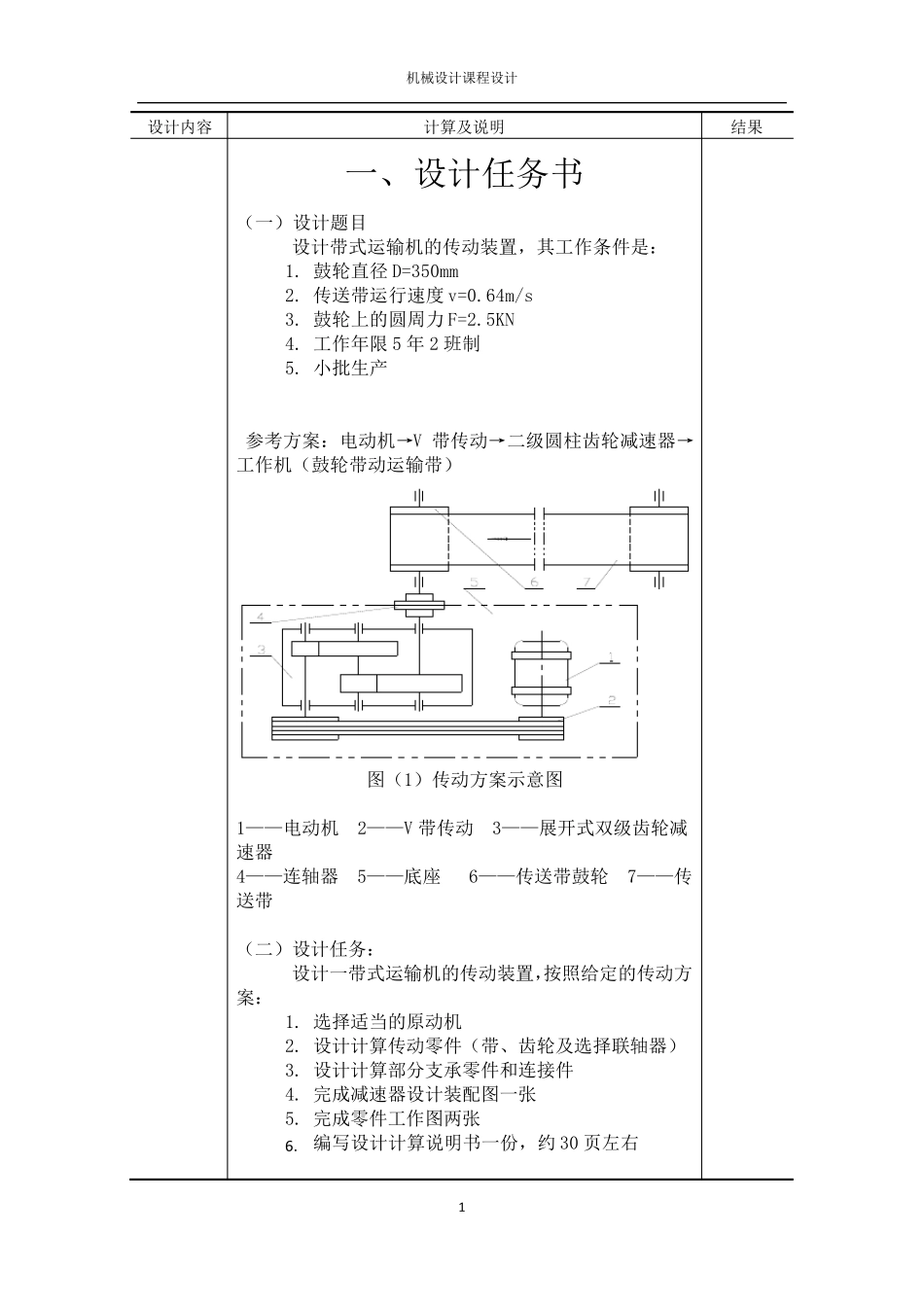

机械设计课程设计 1 设计内容 计算及说明 结果 一、设计任务书 （一）设计题目 设计带式运输机的传动装置，其工作条件是： 1. 鼓轮直径D=350mm 2. 传送带运行速度v=0.64m/s 3. 鼓轮上的圆周力F=2.5KN 4. 工作年限5 年2 班制 5. 小批生产 参考方案：电动机→V 带传动→二级圆柱齿轮减速器→工作机（鼓轮带动运输带） 图（1）传动方案示意图 1——电动机 2——V 带传动 3——展开式双级齿轮减速器 4——连轴器 5——底座 6——传送带鼓轮 7——传送带 （二）设计任务： 设计一带式运输机的传动装置，按照给定的传动方案： 1. 选择适当的原动机 2. 设计计算传动零件（带、齿轮及选择联轴器） 3. 设计计算部分支承零件和连接件 4. 完成减速器设计装配图一张 5. 完成零件工作图两张 6. 编写设计计算说明书一份，约 30 页左右 机械设计课程设计 2 设计内容 计算及说明 结果 （三）设计要求： 1.鼓轮转速允差±5% 即： 鼓轮实际n′ − 已知 n已知 n≤ ±5% 2.齿轮减速器中心距为（0 或 5）毫米结尾的整数。 机械设计课程设计 3 设计内容 计算及说明 结果 二、传动方案设计 （一）传动方案说明 1.将带传动布置于高速级 将传动能力较小的带传动布置在高速级，有利于整个传动系统结构紧凑，匀称。同时，将带传动布置在高速级有利于发挥其传动平稳，缓冲吸振，减少噪声的特点。 2. 选用闭式斜齿圆柱齿轮 闭式齿轮传动的润滑及防护条件最好。而在相同的工况下，斜齿轮传动可获得较小的几何尺寸和较大的承载能力。采用传动较平稳，动载荷较小的斜齿轮传动，使结构简单、紧凑。而且加工只比直齿轮多转过一个角度，工艺不复杂。 3.将传动齿轮布置在距离扭矩输入端较远的地方 由于齿轮相对轴承为不对称布置，使其沿齿宽方向载荷分布不均。固齿轮布置在距扭矩输入端较远的地方，有利于减少因扭矩引起的载荷分布不均的现象，使轴能获得较大刚度。 综上所述，本方案具有一定的合理性及可行性。 机械设计课程设计 4 设计内容 计算及说明 结果 1.电动机类型和结构型式 2. 选择电动机容量 （1)工作机所需功率Pw （2）电动机所需输出功率P0 （3）电动机的转速 （4）确定电动机型号 （二）电动机的选择 根据直流电动机需直流电源，结构复杂，成本高且一般车间都接有三相交流电，所以选用三相交流电动机。又由于Y 系列笼型三相异步交流电动机其效率高、工作可靠、结构简单、...
