机电基础知识

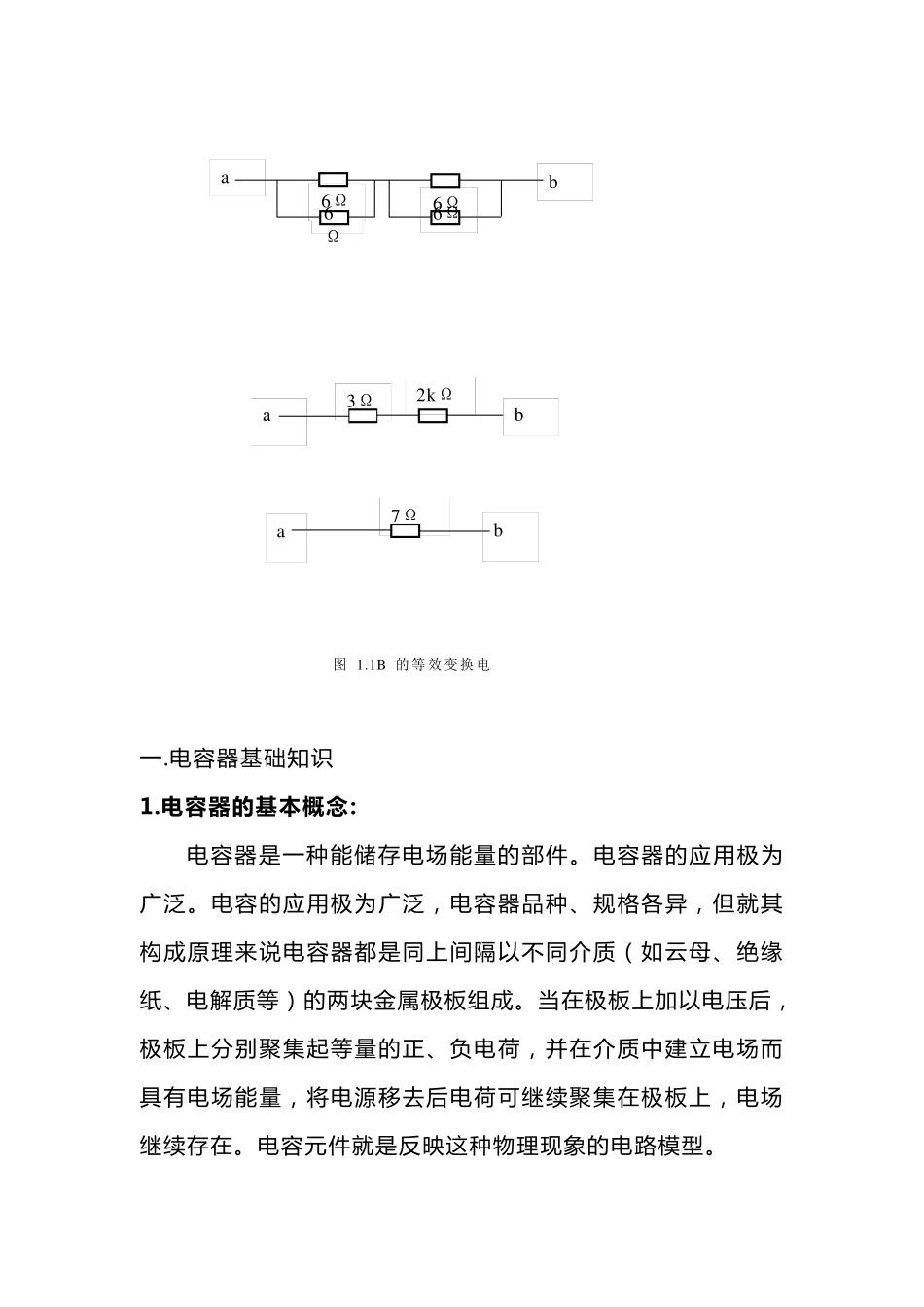

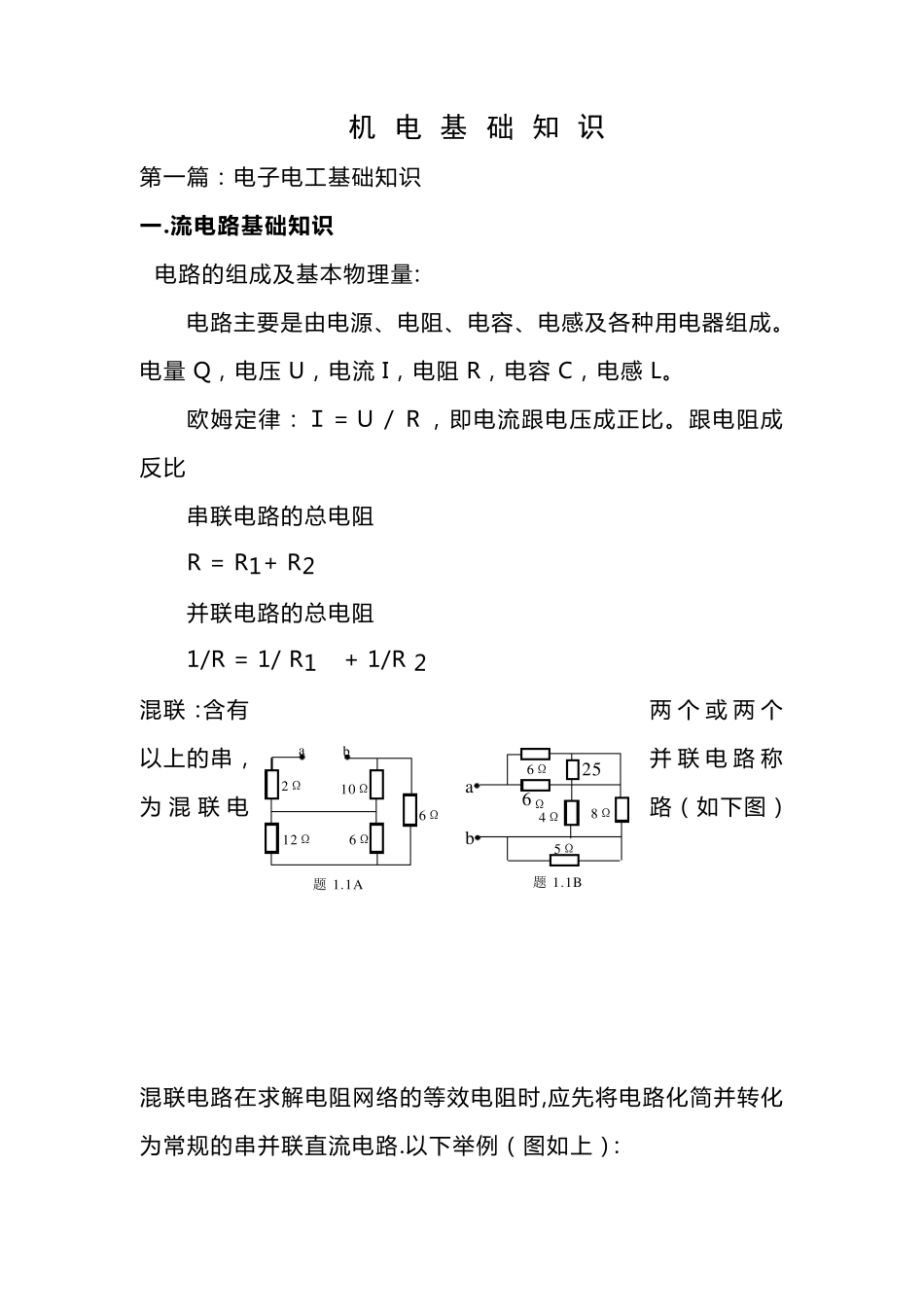

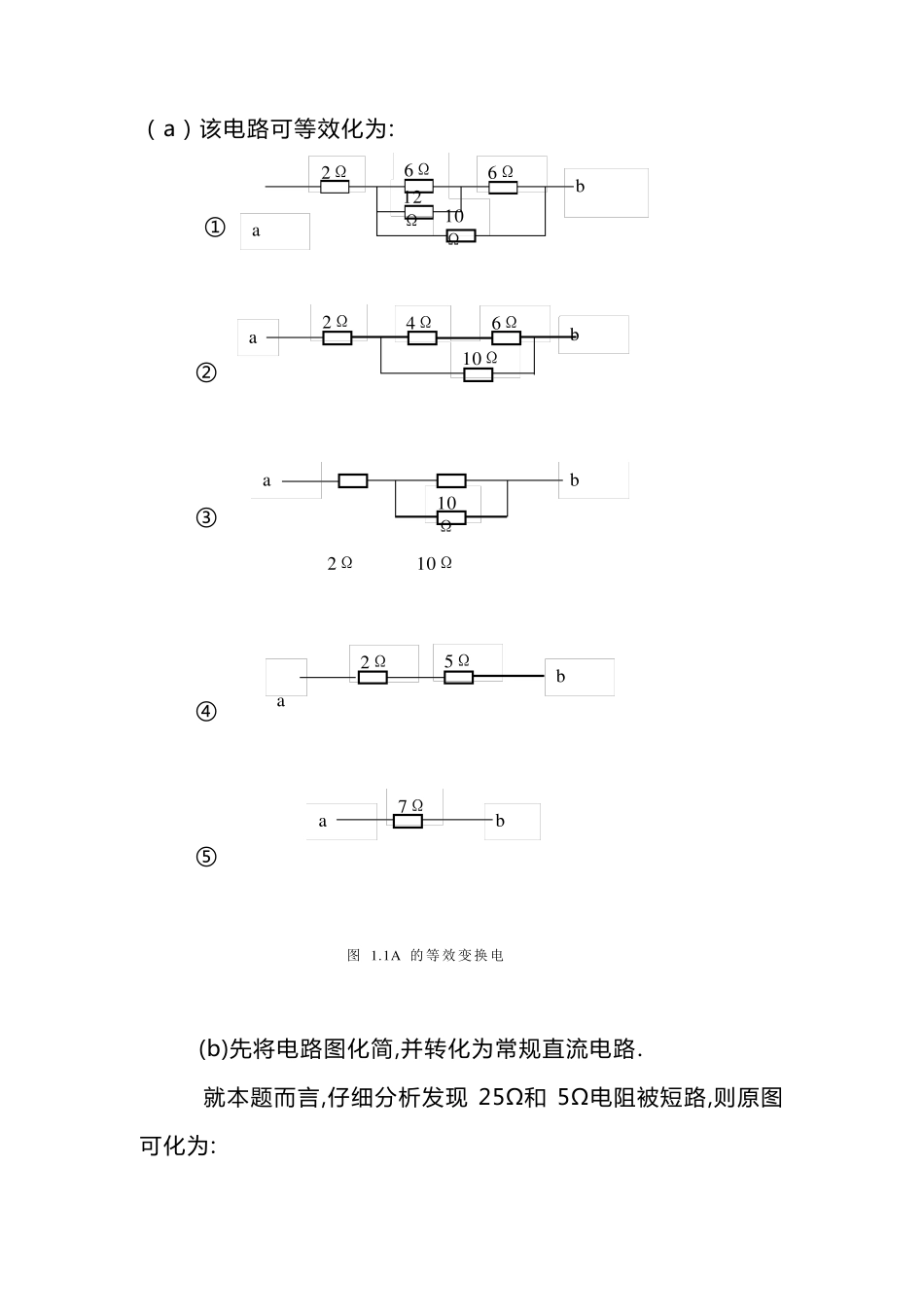

机 电 基 础 知 识 第 一 篇 ： 电 子 电 工 基 础 知 识 一.流电路基础知识 电 路 的 组 成 及 基 本 物 理 量 : 电 路 主 要 是 由 电 源 、电 阻、电 容、电 感及 各种用电 器组 成 。电 量Q，电 压 U，电 流 I，电 阻 R，电 容 C，电 感 L。 欧姆定律： Ｉ＝Ｕ／Ｒ，即电 流跟电 压成 正比。跟电 阻成反比 串联电 路 的 总电 阻 R = R1+ R2 并联电 路 的 总电 阻 1/R = 1/ R1 + 1/R 2 混联： 含有两 个 或 两 个以上的 串，并 联 电 路 称为 混 联 电路 （如下图） 混联电 路 在求解电 阻网络的 等效电 阻时,应先将电 路 化简并转化为常规的 串并联直流电 路 .以下举例（图如上）： 6Ω 6Ω 12Ω 10Ω a 2Ω b 题 1.1A a b 4Ω 6Ω 8Ω 5Ω 题 1.1B 6Ω 25 （ a） 该 电 路 可 等 效 化 为 : ① ② ③ ④ ⑤ (b)先 将 电 路 图 化 简 ,并 转 化 为 常 规 直 流 电 路 . 就 本 题 而 言 ,仔 细 分 析 发 现25Ω和 5Ω电 阻 被 短 路 ,则 原 图可 化 为 : b b a b 6Ω 10Ω 6Ω 2Ω 12Ω 10Ω 4Ω 6Ω 2Ω a 10Ω 2Ω 10Ω a 5Ω 2Ω a b 7Ω b a 图 1.1A 的等效变换电 一 .电 容 器 基 础 知 识 1.电 容 器的基本概念: 电 容 器 是 一 种 能 储 存 电 场 能 量 的 部 件 。 电 容 器 的 应 用 极 为广 泛 。 电 容 的 应 用 极 为 广 泛 ， 电 容 器 品 种 、规格各异， 但就其构成原理来说电 容 器 都是 同上间隔以不同介质（如云母、绝缘纸、电 解质等）的 两块金属极 板组成。 当在极 板上加以电 压后，极 板上分别聚集起等量 的 正、负电 荷， 并在介质中建立电 场 而具有电 场 能 量 ， 将电 源移去后电 荷可继续聚集在极 板上， 电 场继续存 在。 电 容 元件 就是 反映这种 物理现象的 电 路模型。 6Ω b 6Ω 6Ω 6Ω a 2kΩ 3Ω a b a b 7Ω 图 1.1B 的等 效变 换 电 2.电 容 器 的 充 、放电 。 外 电 路 给 电 容 器 聚 集 电 量 或 电 容 器 释 放 电 量 给 外 电 路 的 过程 就 叫 电 容 器 的 充 、放 电 。 电 容 器 的 串联与并联 ...
