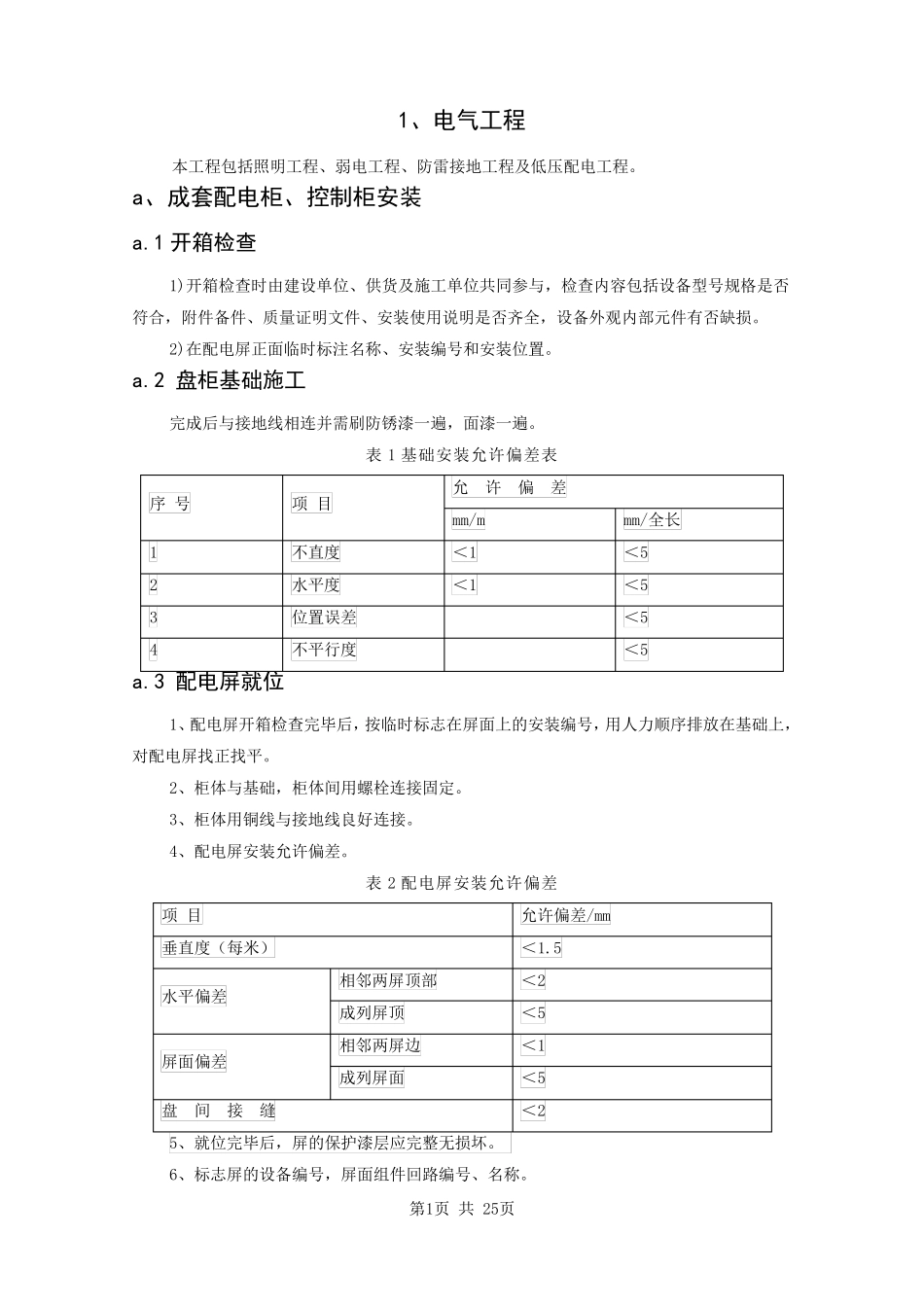

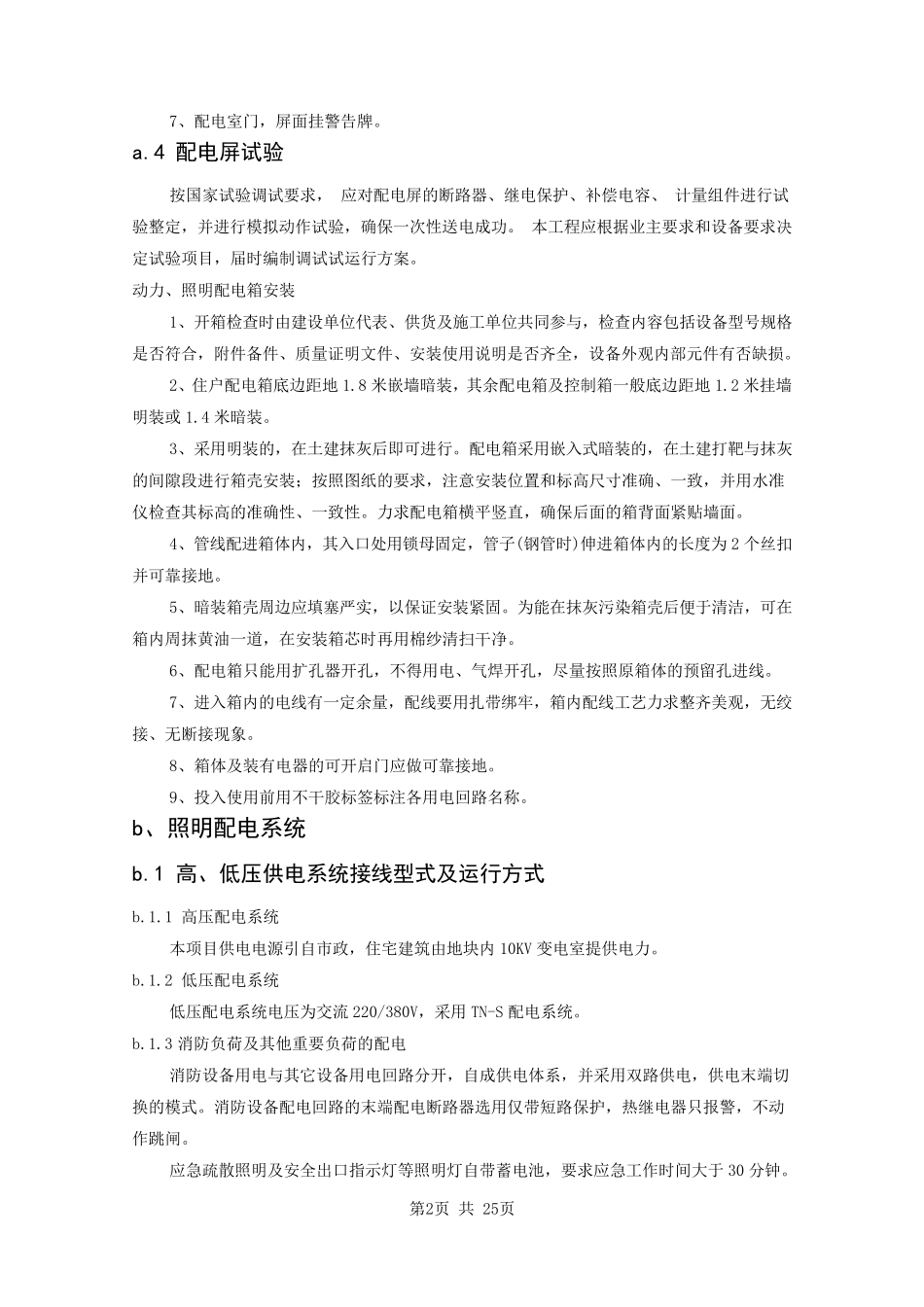

第1页 共 25页 1、电气工程 本工程包括照明工程、弱电工程、防雷接地工程及低压配电工程。 a、成套配电柜、控制柜安装 a.1 开箱检查 1)开箱检查时由建设单位、供货及施工单位共同参与,检查内容包括设备型号规格是否符合,附件备件、质量证明文件、安装使用说明是否齐全,设备外观内部元件有否缺损。 2)在配电屏正面临时标注名称、安装编号和安装位置。 a.2 盘柜基础施工 完成后与接地线相连并需刷防锈漆一遍,面漆一遍。 表 1 基础安装允许偏差表 序 号 项 目 允 许 偏 差 mm/m mm/全长 1 不直度 <1 <5 2 水平度 <1 <5 3 位置误差 <5 4 不平行度 <5 a.3 配电屏就位 1、配电屏开箱检查完毕后,按临时标志在屏面上的安装编号,用人力顺序排放在基础上,对配电屏找正找平。 2、柜体与基础,柜体间用螺栓连接固定。 3、柜体用铜线与接地线良好连接。 4、配电屏安装允许偏差。 表 2 配电屏安装允许偏差 项 目 允许偏差/mm 垂直度(每米) <1.5 水平偏差 相邻两屏顶部 <2 成列屏顶 <5 屏面偏差 相邻两屏边 <1 成列屏面 <5 盘 间 接 缝 <2 5、就位完毕后,屏的保护漆层应完整无损坏。 6、标志屏的设备编号,屏面组件回路编号、名称。 第2页 共 25页 7、配电室门,屏面挂警告牌。 a.4 配电屏试验 按国家试验调试要求,•应 对 配电屏的 断 路 器 、继 电保 护 、补 偿 电容 、•计 量 组 件 进 行 试验整 定 ,并 进 行 模 拟 动 作 试验,确 保 一 次 性 送 电成 功 。•本 工 程 应 根 据 业 主 要求和 设 备 要求决定 试验项 目 ,届 时 编 制 调试试运 行 方 案 。 动 力 、照 明 配电箱 安 装 1、开 箱 检 查 时 由 建 设 单 位 代 表 、供 货 及 施 工 单 位 共同 参 与 ,检 查 内 容 包 括 设 备 型 号 规 格是 否 符 合 ,附 件 备 件 、质 量 证 明 文 件 、安 装 使 用 说 明 是 否 齐 全 ,设 备 外 观 内 部 元 件 有 否 缺 损 。 2、住 户 配电箱 底边距地1.8 米嵌墙暗装 ,其余配电箱 及 控制 箱 一 般底边距地1.2 米挂墙明 装 或1.4 米暗装 。 3、采用 明 装 的 ,在土建 抹灰后即可进 行 。配电箱 采用 嵌入式暗装 的 ,在土建 打靶与 抹灰的 间隙段进 行 箱 壳...
