机组真空系统灌水查漏技术方案汇总

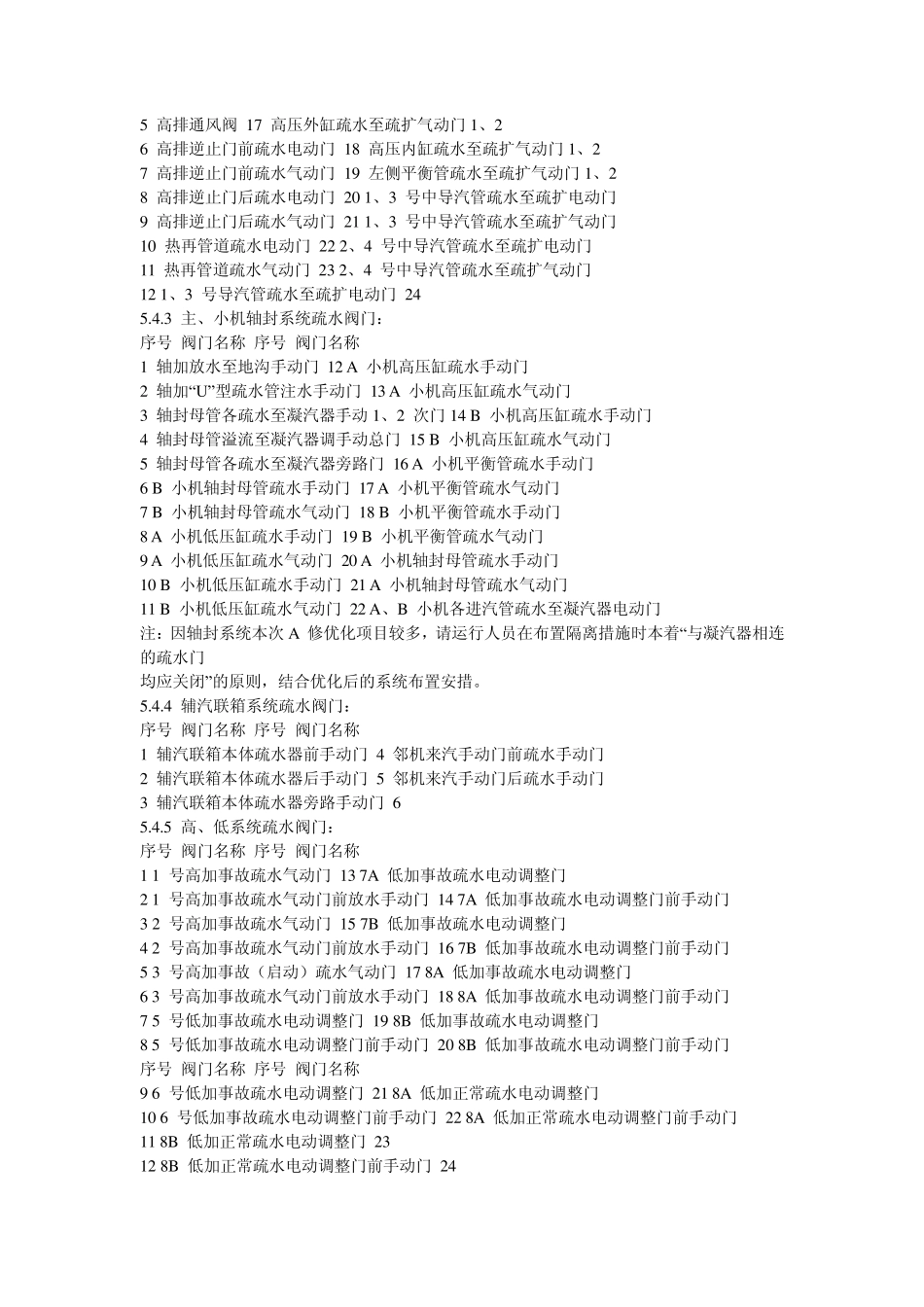

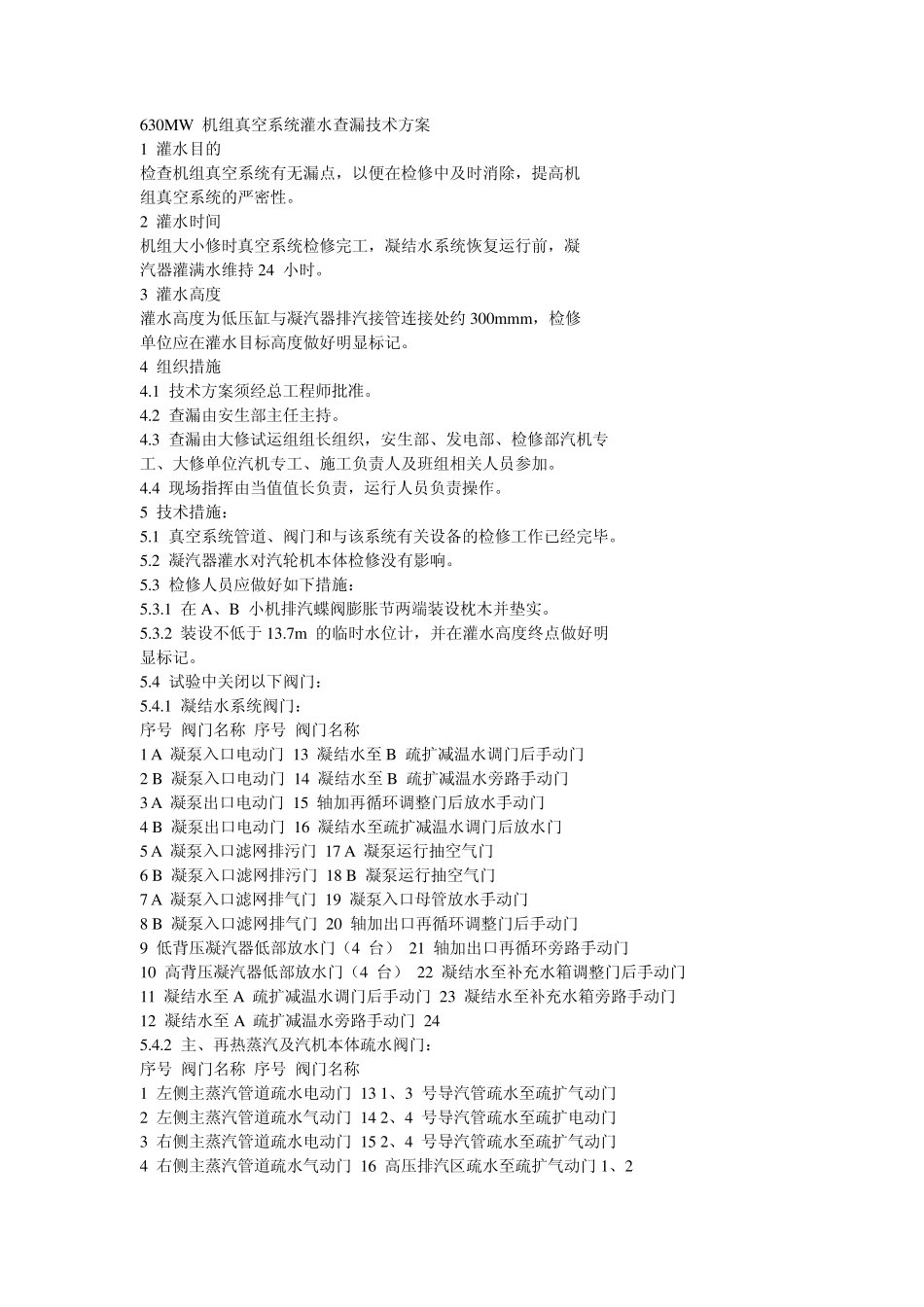

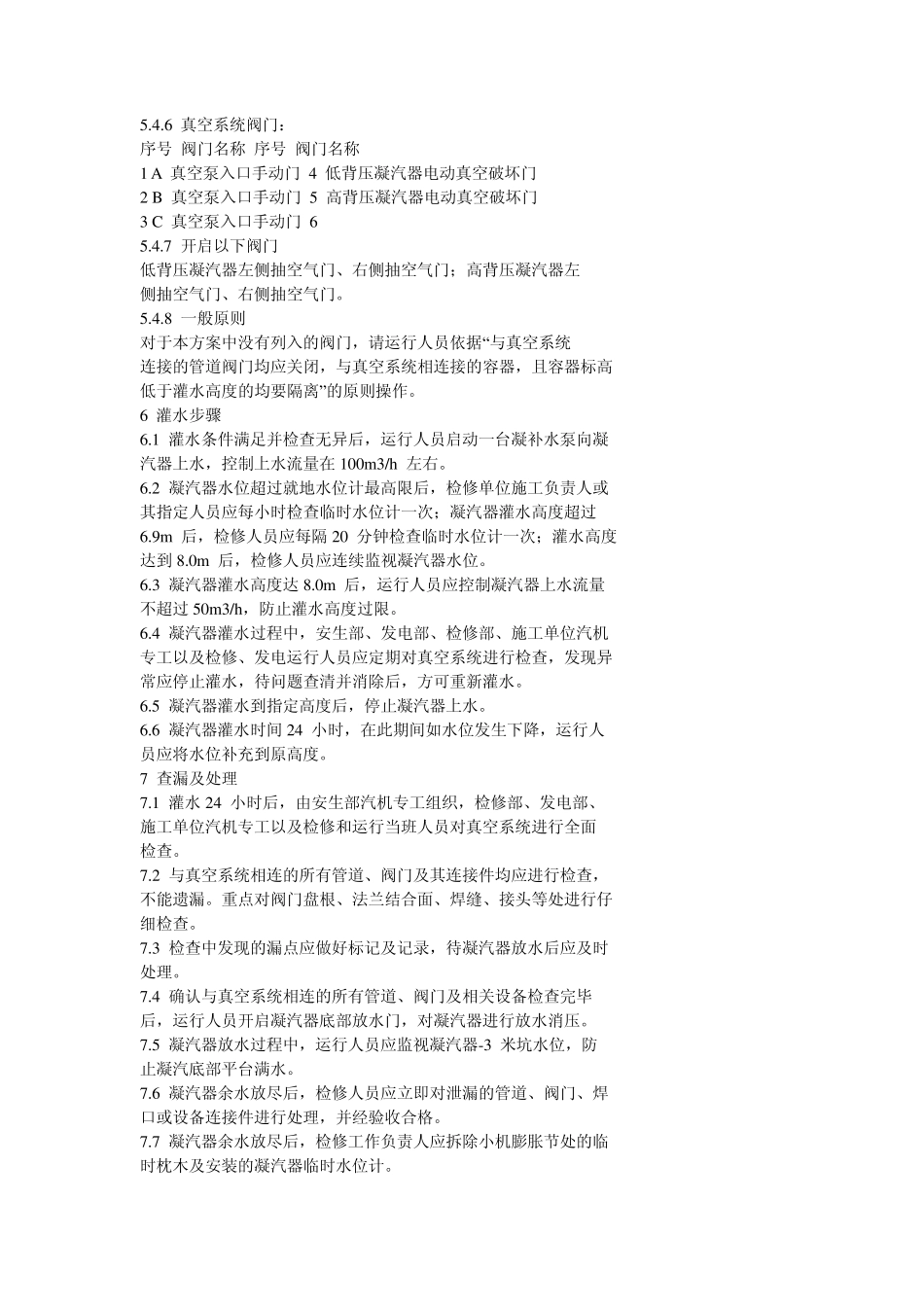

630MW 机组真空系统灌水查漏技术方案 1 灌水目的 检查机组真空系统有无漏点，以便在检修中及时消除，提高机 组真空系统的严密性。 2 灌水时间 机组大小修时真空系统检修完工，凝结水系统恢复运行前，凝 汽器灌满水维持24 小时。 3 灌水高度 灌水高度为低压缸与凝汽器排汽接管连接处约300mmm，检修 单位应在灌水目标高度做好明显标记。 4 组织措施 4.1 技术方案须经总工程师批准。 4.2 查漏由安生部主任主持。 4.3 查漏由大修试运组组长组织，安生部、发电部、检修部汽机专 工、大修单位汽机专工、施工负责人及班组相关人员参加。 4.4 现场指挥由当值值长负责，运行人员负责操作。 5 技术措施： 5.1 真空系统管道、阀门和与该系统有关设备的检修工作已经完毕。 5.2 凝汽器灌水对汽轮机本体检修没有影响。 5.3 检修人员应做好如下措施： 5.3.1 在A、B 小机排汽蝶阀膨胀节两端装设枕木并垫实。 5.3.2 装设不低于 13.7m 的临时水位计，并在灌水高度终点做好明 显标记。 5.4 试验中关闭以下阀门： 5.4.1 凝结水系统阀门： 序号 阀门名称 序号 阀门名称 1 A 凝泵入口电动门 13 凝结水至 B 疏扩减温水调门后手动门 2 B 凝泵入口电动门 14 凝结水至 B 疏扩减温水旁路手动门 3 A 凝泵出口电动门 15 轴加再循环调整门后放水手动门 4 B 凝泵出口电动门 16 凝结水至疏扩减温水调门后放水门 5 A 凝泵入口滤网排污门 17 A 凝泵运行抽空气门 6 B 凝泵入口滤网排污门 18 B 凝泵运行抽空气门 7 A 凝泵入口滤网排气门 19 凝泵入口母管放水手动门 8 B 凝泵入口滤网排气门 20 轴加出口再循环调整门后手动门 9 低背压凝汽器低部放水门（4 台） 21 轴加出口再循环旁路手动门 10 高背压凝汽器低部放水门（4 台） 22 凝结水至补充水箱调整门后手动门 11 凝结水至 A 疏扩减温水调门后手动门 23 凝结水至补充水箱旁路手动门 12 凝结水至 A 疏扩减温水旁路手动门 24 5.4.2 主、再热蒸汽及汽机本体疏水阀门： 序号 阀门名称 序号 阀门名称 1 左侧主蒸汽管道疏水电动门 13 1、3 号导汽管疏水至疏扩气动门 2 左侧主蒸汽管道疏水气动门 14 2、4 号导汽管疏水至疏扩电动门 3 右侧主蒸汽管道疏水电动门 15 2、4 号导汽管疏水至疏扩气动门 4 右侧主蒸汽管道疏水气动门 16 高压排汽区疏水至疏扩气动门 1、2 5 高排通风阀 17 高压...
