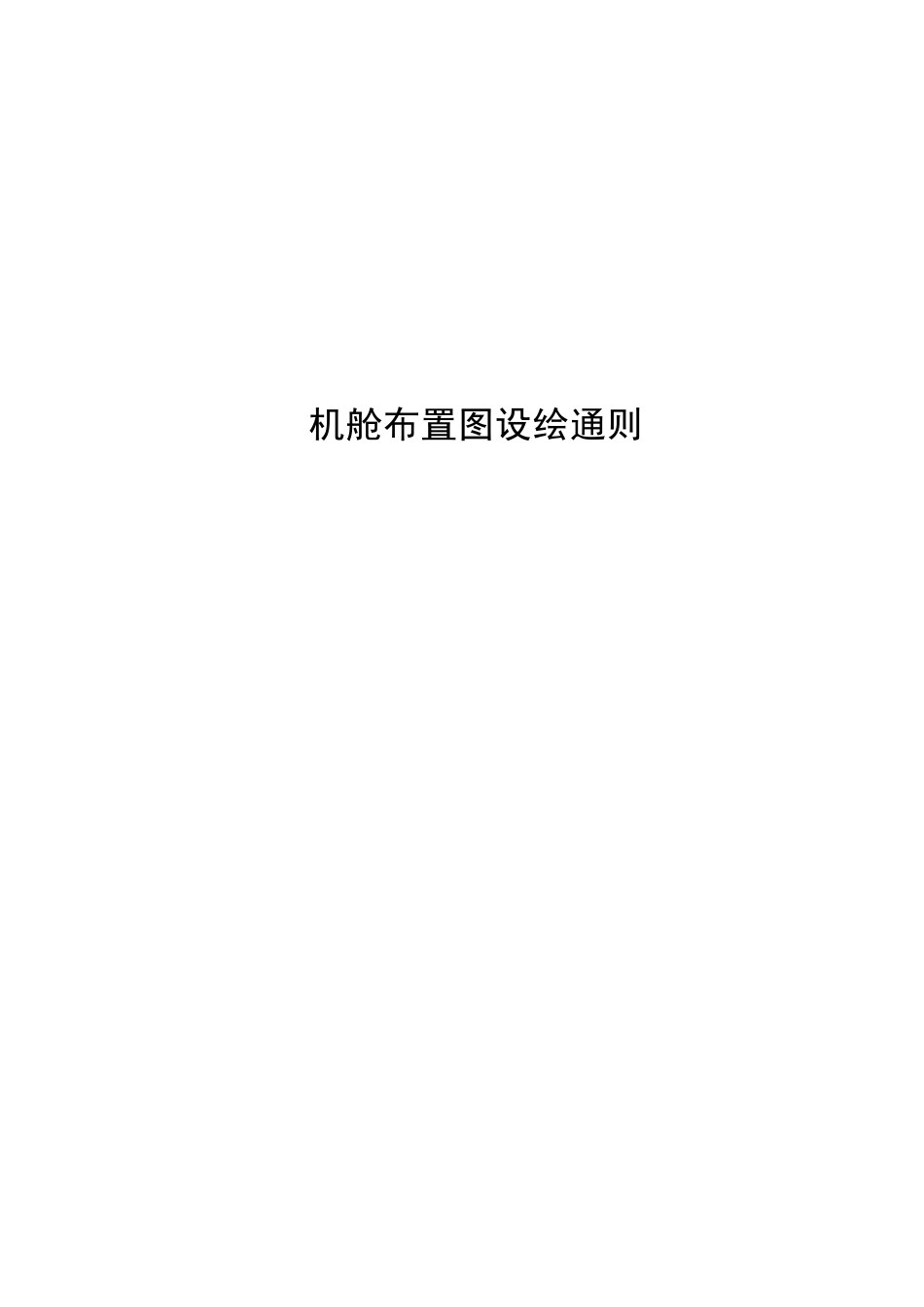

机舱布置图设绘通则 1 主题内容与适用范围 1.1 本标准规定了机舱布置图的设绘依据、基本要求、内容要点、图面要求、注意事项、校审要点、质量要求以及附录。 1.2 本标准适用于详细设计阶段时机舱布置图的设绘，对于基本设计和生产设计、报价设计时的机舱布置图也可以酌情采用。 2 引用标准及设绘依据图纸 2.1 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 a) GB4476.1~4-84 金属船体制图。 2.2 设绘依据图纸 a) 设计任务书； b) 规格书或轮机说明书； c) 机械设备明细表； d) 总布置图； e) 线型图和基本结构图或肋骨型线图和机舱分段结构图； f) 主要设备的厂家资料。 3 基本要求 3.1 布置基本原则 机舱布置图是船舶设计中最重要的基础性图纸之一，是许多其它图纸项目的依据。动力装置布置的好坏对船舶性能有决定性的影响。 a) 应满足相关规范、公约、规则及入级符号的特定要求。 b) 要求动力装置可靠而持久的工作，提供足够的航行动力，保证航行安全，同时便于船员管理维修。 c) 采取综合利用、多层布置设备的方法尽可能地充分利用机舱空间、缩小机舱长度，以增加船舶货舱容积。 d) 各种机械设备相互间位置分布合理，按其功能不同（如船舶系统、冷却水、燃油、滑油、电站等）分区布置，以便于维护使用并节省管路。 e) 主要通道、开口、舱柜、舱室的布置应考虑船体结构的完整性，设备基座简单合理以便施工建造。 f) 应尽量保持左、右两舷重量平衡，且尽可能降低重心。 g) 详细设计的机舱布置图应能表明机舱内主、辅机电设备布置的全貌,作为送审图和轮机其它部分图纸生产设计的依据。 4 内容要点 4.1 主机的布置要点 4.1.1 主机前端（底层）应保留足够的空间以布置自身管路及冷却海水泵，压载泵等泵组和海水总管、舱底压载等管系。主机两侧应留出必要的管路空间和维修空间。 4.1.2 主机纵向定位时应保证主机油底壳出油口位于相邻两档肋板之间，主机基座螺栓孔与肋板尽量减少位置重叠。 4.1.3 主机纵向定位时还应考虑到机舱平台开口的位置。平台开口的前后端应尽可能位于强肋位，主机（包括路台）应完全位于开口当中。 4.1.4 对于重型低速柴油机当垂向外力矩过大时，注意使柴油机中点尽量远离船体振动节点位置。 4.2 轴系布置要点 4.2.1 ...
