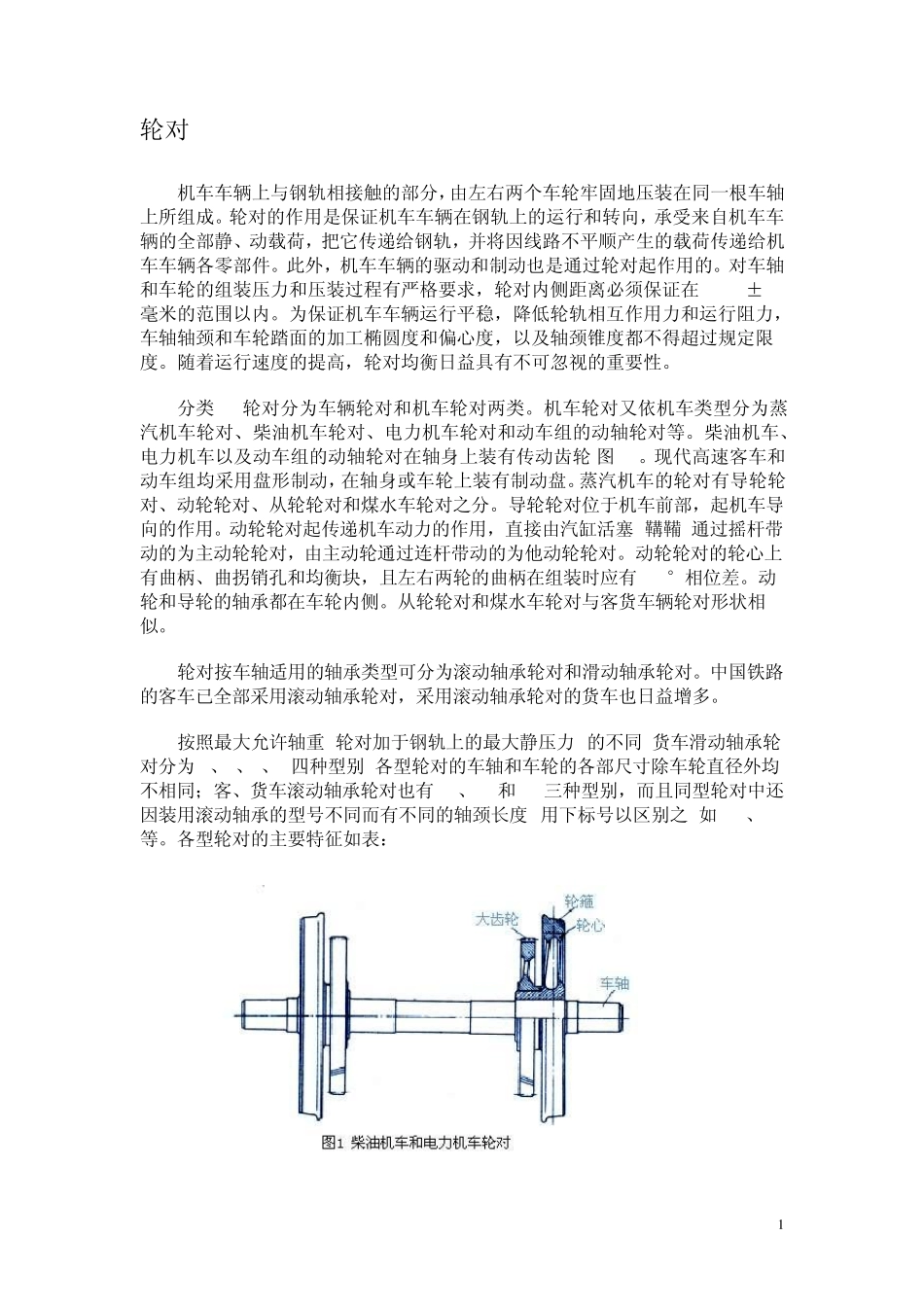

机车技术资料_第1页
1/20

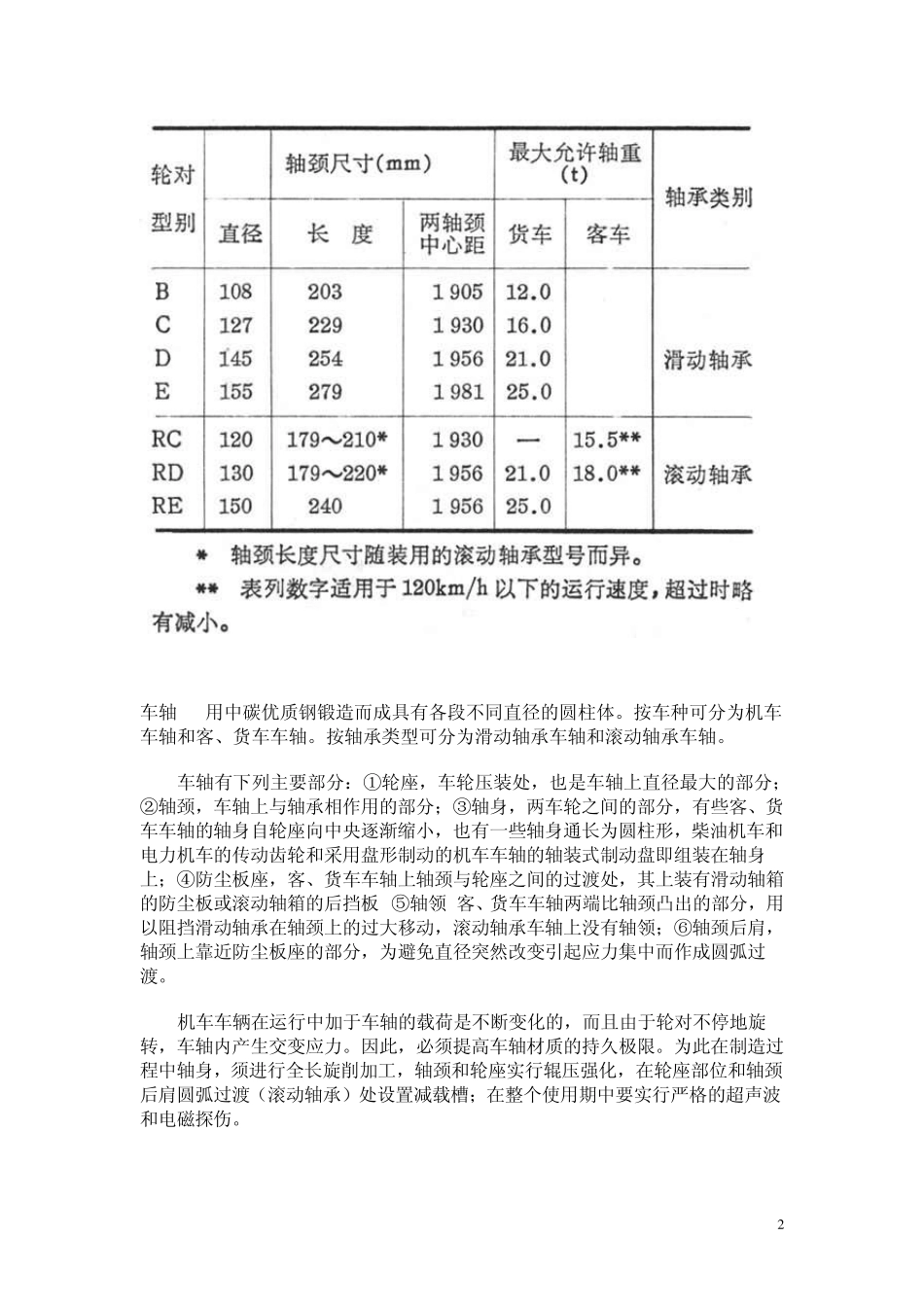

机车技术资料_第2页
2/20

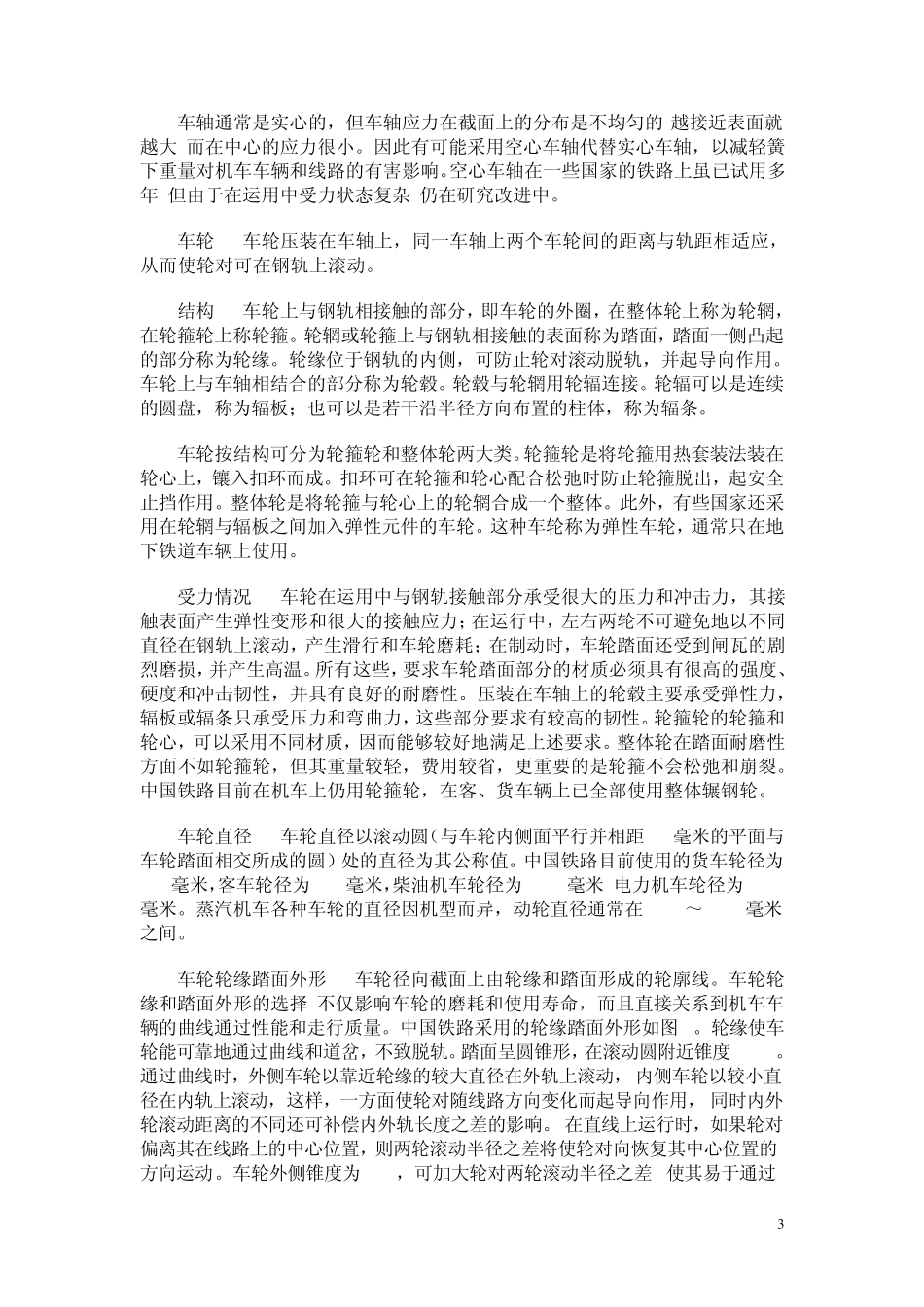

机车技术资料_第3页
3/20
1 轮对 wheelset 机车车辆上与钢轨相接触的部分,由左右两个车轮牢固地压装在同一根车轴上所组成。轮对的作用是保证机车车辆在钢轨上的运行和转向,承受来自机车车辆的全部静、动载荷,把它传递给钢轨,并将因线路不平顺产生的载荷传递给机车车辆各零部件。此外,机车车辆的驱动和制动也是通过轮对起作用的。对车轴和车轮的组装压力和压装过程有严格要求,轮对内侧距离必须保证在 1353±3毫米的范围以内。为保证机车车辆运行平稳,降低轮轨相互作用力和运行阻力,车轴轴颈和车轮踏面的加工椭圆度和偏心度,以及轴颈锥度都不得超过规定限度。随着运行速度的提高,轮对均衡日益具有不可忽视的重要性。 分类 轮对分为车辆轮对和机车轮对两类。机车轮对又依机车类型分为蒸汽机车轮对、柴油机车轮对、电力机车轮对和动车组的动轴轮对等。柴油机车、电力机车以及动车组的动轴轮对在轴身上装有传动齿轮(图1)。现代高速客车和动车组均采用盘形制动,在轴身或车轮上装有制动盘。蒸汽机车的轮对有导轮轮对、动轮轮对、从轮轮对和煤水车轮对之分。导轮轮对位于机车前部,起机车导向的作用。动轮轮对起传递机车动力的作用,直接由汽缸活塞(鞲鞴)通过摇杆带动的为主动轮轮对,由主动轮通过连杆带动的为他动轮轮对。动轮轮对的轮心上有曲柄、曲拐销孔和均衡块,且左右两轮的曲柄在组装时应有 90°相位差。动轮和导轮的轴承都在车轮内侧。从轮轮对和煤水车轮对与客货车辆轮对形状相似。 轮对按车轴适用的轴承类型可分为滚动轴承轮对和滑动轴承轮对。中国铁路的客车已全部采用滚动轴承轮对,采用滚动轴承轮对的货车也日益增多。 按照最大允许轴重(轮对加于钢轨上的最大静压力)的不同,货车滑动轴承轮对分为 B、C、D、E四种型别,各型轮对的车轴和车轮的各部尺寸除车轮直径外均不相同;客、货车滚动轴承轮对也有 RC、RD和 RE三种型别,而且同型轮对中还因装用滚动轴承的型号不同而有不同的轴颈长度 ,用下标号以区别之,如 RC2、RD3等。各型轮对的主要特征如表: 2 车轴 用中碳优质钢锻造而成具有各段不同直径的圆柱体。按车种可分为机车车轴和客、货车车轴。按轴承类型可分为滑动轴承车轴和滚动轴承车轴。 车轴有下列主要部分:①轮座,车轮压装处,也是车轴上直径最大的部分;②轴颈,车轴上与轴承相作用的部分;③轴身,两车轮之间的部分,有些客、货车车轴的轴身自轮座向中央逐渐缩小,也有一些轴身通长为圆柱形,柴油机车和电力机车的传动齿轮和...
