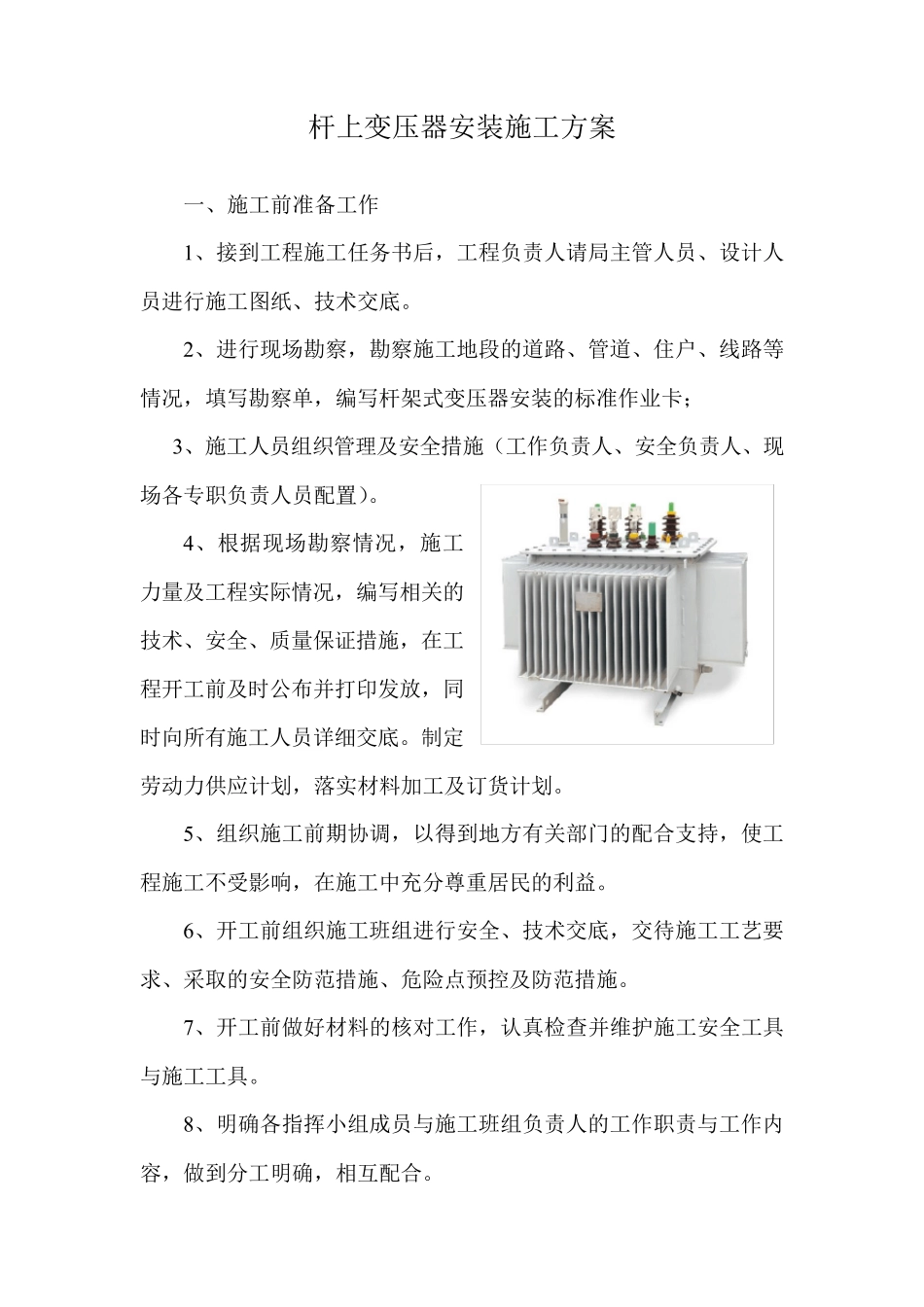

杆上变压器安装施工方案 一、施工前准备工作 1、接到工程施工任务书后，工程负责人请局主管人员、设计人员进行施工图纸、技术交底。 2、进行现场勘察，勘察施工地段的道路、管道、住户、线路等情况，填写勘察单，编写杆架式变压器安装的标准作业卡； 3、施工人员组织管理及安全措施（工作负责人、安全负责人、现场各专职负责人员配置）。 4、根据现场勘察情况，施工力量及工程实际情况，编写相关的技术、安全、质量保证措施，在工程开工前及时公布并打印发放，同时向所有施工人员详细交底。制定劳动力供应计划，落实材料加工及订货计划。 5、组织施工前期协调，以得到地方有关部门的配合支持，使工程施工不受影响，在施工中充分尊重居民的利益。 6、开工前组织施工班组进行安全、技术交底，交待施工工艺要求、采取的安全防范措施、危险点预控及防范措施。 7、开工前做好材料的核对工作，认真检查并维护施工安全工具与施工工具。 8、明确各指挥小组成员与施工班组负责人的工作职责与工作内容，做到分工明确，相互配合。 二、工艺流程图 设备检查→变压器二次搬运→变压器安装→附件安装→交接试验→送电前检查→送电运行验收 三、变台电杆安装 1、挖坑 用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2 米。 2、底盘安装 首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为 2.5 米两个黑色标记，在底盘中心用粉笔划一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为 2.5 米。 3、立杆 在底盘上以白点为圆心、电杆底部为半径画圆，组立电杆时使电杆底部与所画圆圈重合，办证电杆位置的准确度，吊车组立电杆时，当电杆底部与底盘所画圆圈重合，电杆基本正直后，对电杆进行回填土，每 50cm 一层进行夯实，夯实两层后，用吊车对电杆倾斜度进行调整至正直。 4、安装卡盘 卡盘上平面距离地面 50cm ，用半圆抱箍将卡盘与电杆固定，深度允许偏差为+50m m 。 5、电杆校正利用经纬仪在以电杆为原点的 90 度角两条直线上，分别进行观察测量，对电杆进行微调，保证电杆中心点与中心桩之间的横向位移不应大于50mm，根开为2.5 米，偏移不超过+30mm。 6、填土夯实 电杆校正后，进行回填土并夯实，每50cm 进行夯实一次，松软土质的基坑回填土时，采用增加夯实次数的加固措施。回填土后的电杆基坑应设置防沉土层，培土高度超...
