杆号牌安装方案

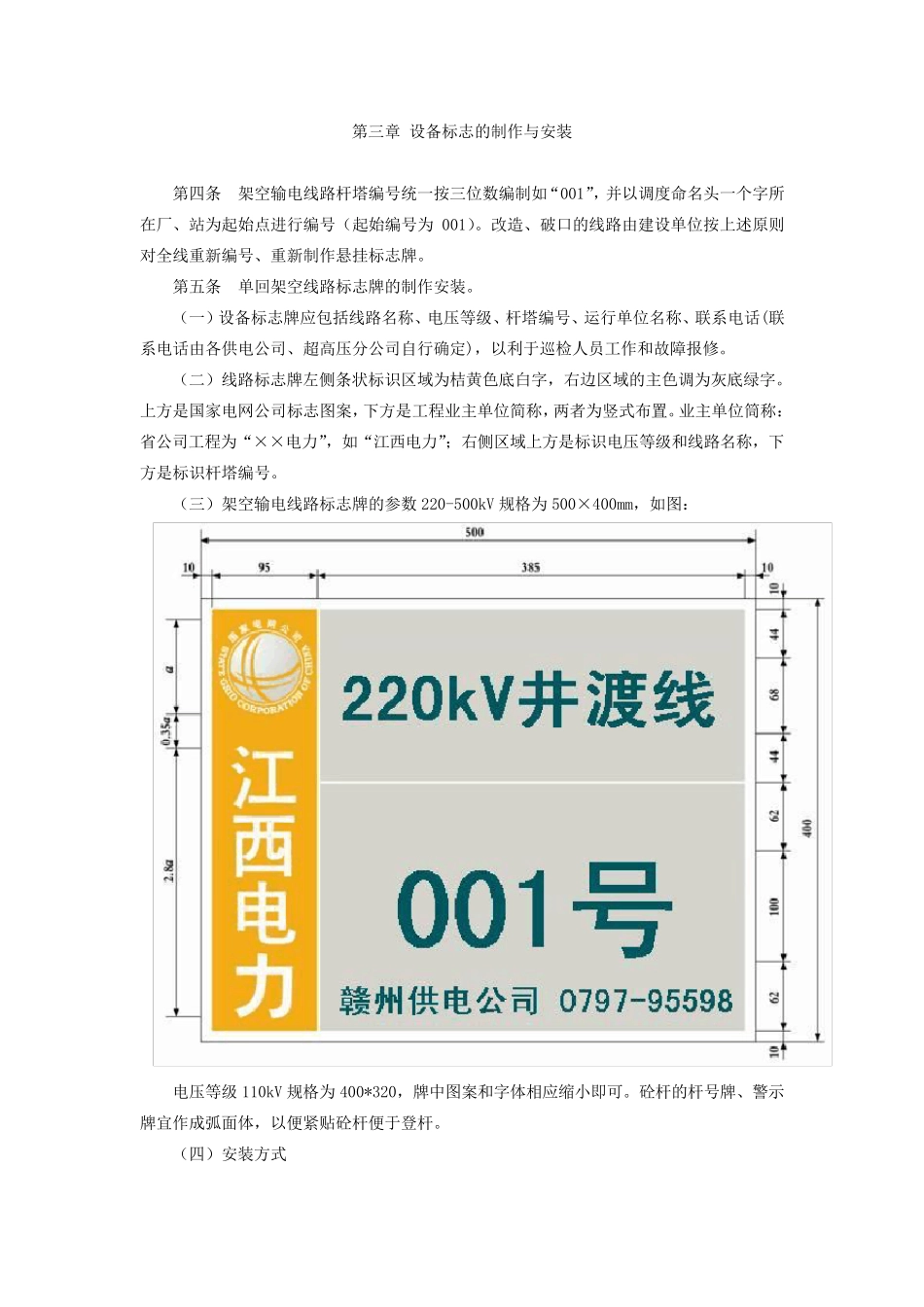

杆号牌安装方案_第1页
1/6

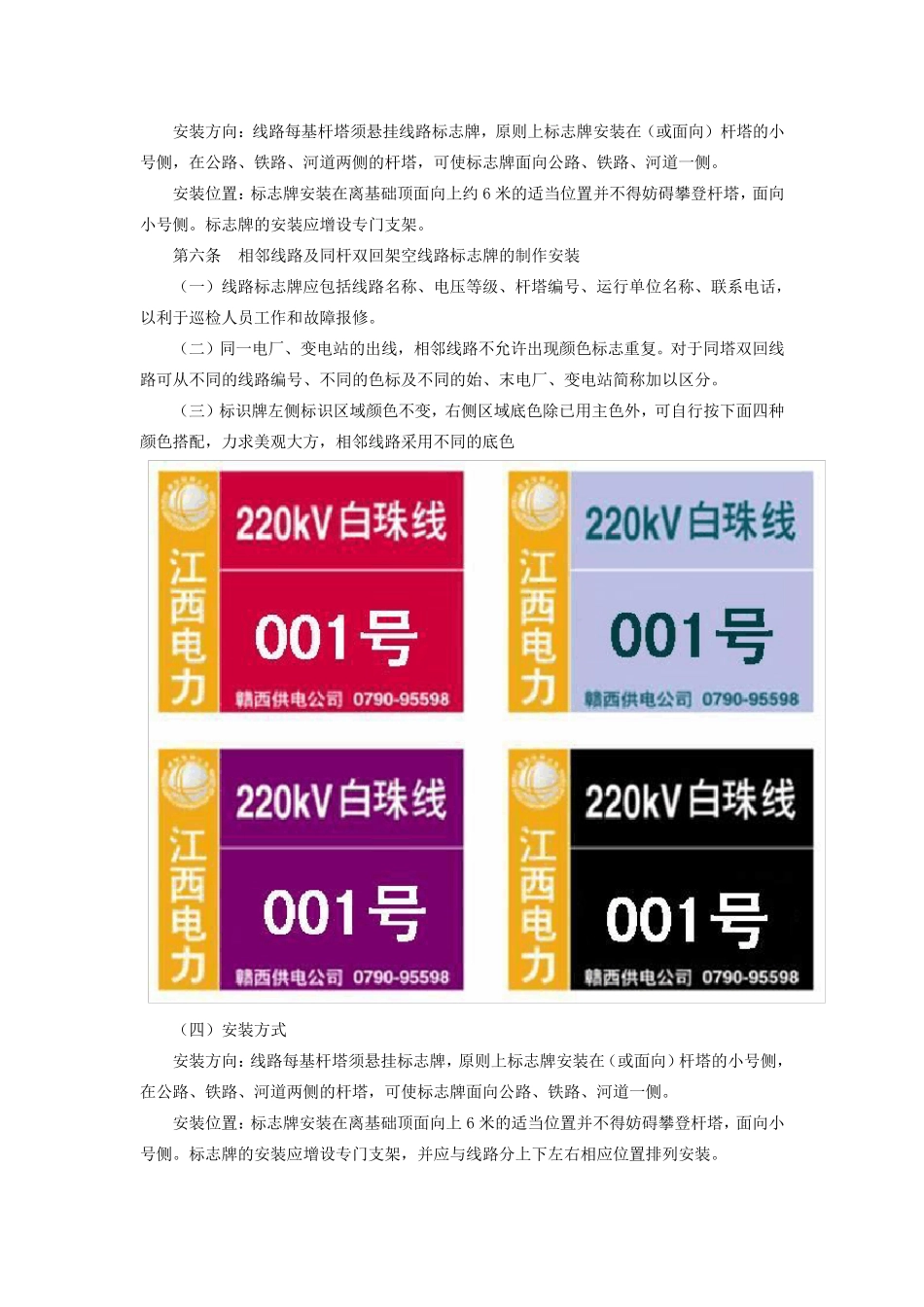

杆号牌安装方案_第2页
2/6

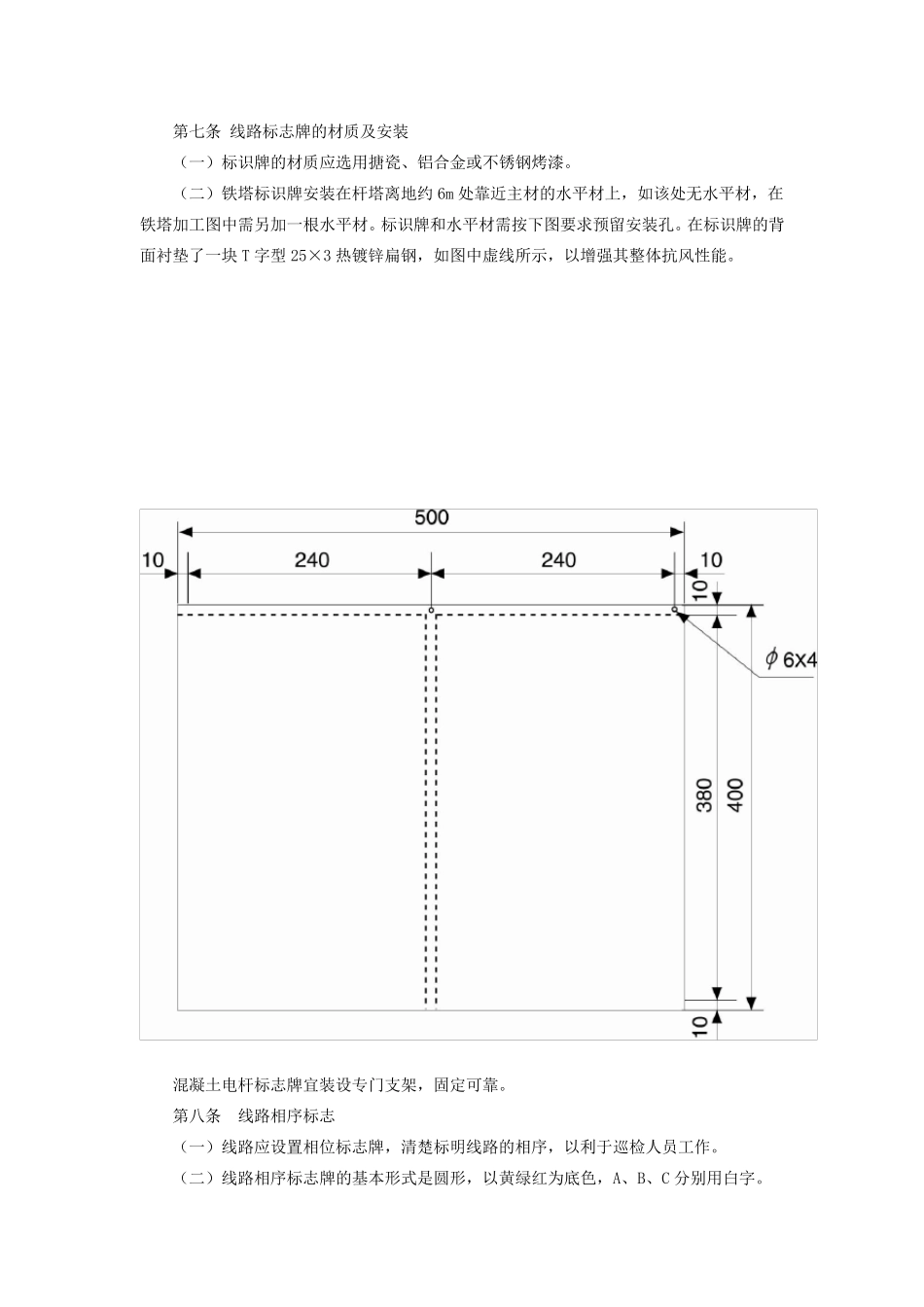

杆号牌安装方案_第3页
3/6
第 三 章 设 备 标 志 的 制 作 与 安 装 第 四 条 架 空 输 电 线 路 杆 塔 编 号 统 一 按 三 位 数 编 制 如 “ 001”, 并 以 调 度 命 名 头 一 个 字 所在 厂 、 站 为 起 始 点 进 行 编 号 ( 起 始 编 号 为001)。 改 造 、 破 口 的 线 路 由 建 设 单 位 按 上 述 原 则对 全 线 重 新 编 号 、 重 新 制 作 悬 挂 标 志 牌 。 第 五 条 单 回 架 空 线 路 标 志 牌 的 制 作 安 装 。 ( 一 ) 设 备 标 志 牌 应 包 括 线 路 名 称 、 电 压 等 级 、 杆 塔 编 号 、 运 行 单 位 名 称 、 联 系 电 话 (联系 电 话 由 各 供 电 公 司 、 超 高 压 分 公 司 自 行 确 定 ), 以 利 于 巡 检 人 员 工 作 和 故 障 报 修 。 ( 二 ) 线 路 标 志 牌 左 侧 条 状 标 识 区 域 为 桔 黄 色 底 白 字 , 右 边 区 域 的 主 色 调 为 灰 底 绿 字 。上 方 是国家电 网公 司 标 志 图案, 下方 是工 程业主 单 位 简称 , 两者为 竖式布置。 业主 单 位 筒称 :省公 司 工 程为 “ ××电 力”, 如 “ 江西电 力”;右 侧 区 域 上 方 是标 识 电 压 等 级 和 线 路 名 称 , 下方 是标 识 杆 塔 编 号 。 ( 三 ) 架 空 输 电 线 路 标 志 牌 的 参数 220-500kV 规格为 500×400mm, 如 图: 电 压 等 级 110kV 规格为 400*320, 牌 中图案和 字 体相应 缩小即 可 。 砼 杆 的 杆 号 牌 、 警 示牌 宜 作 成 弧 面 体, 以 便 紧 贴 砼 杆 便 于 登 杆 。 ( 四 ) 安 装 方 式 安装方向:线路每基杆塔须悬挂线路标志牌,原则上标志牌安装在(或面向)杆塔的小号侧,在公路、铁路、河道两侧的杆塔,可使标志牌面向公路、铁路、河道一侧。 安装位置:标志牌安装在离基础顶面向上约 6 米的适当位置并不得妨碍攀登杆塔,面向小号侧。标志牌的安装应增设专门支架。 第六条 相邻线路及同杆双回架空线路标志牌的制作安装 (一)线路标志牌应包括线路名称、电压等级、杆塔编号、运行单位名称、联系电话,以利于巡检人员工作和故障报修。 (二)同一电厂、变...
