杆塔基础施工方案

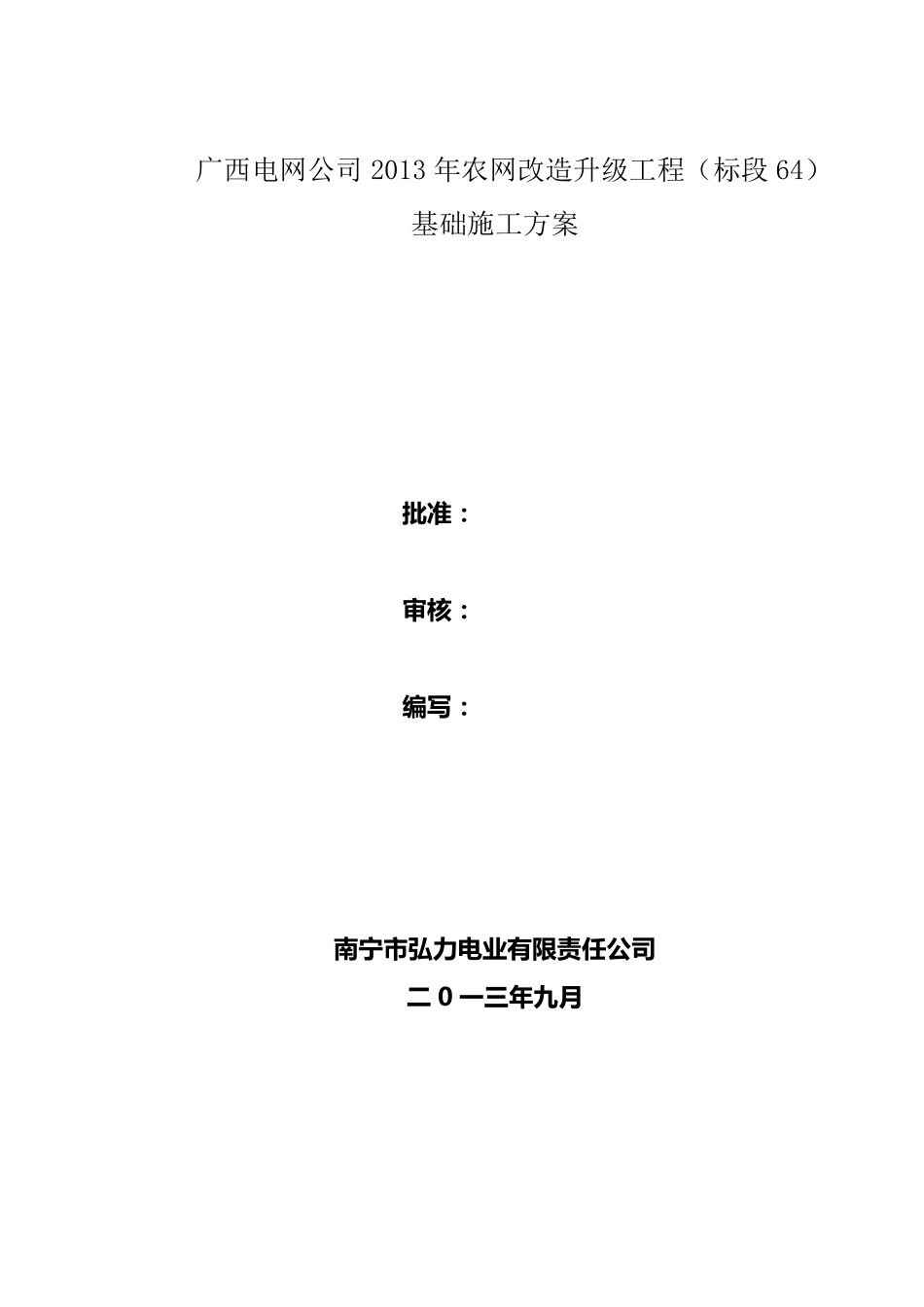

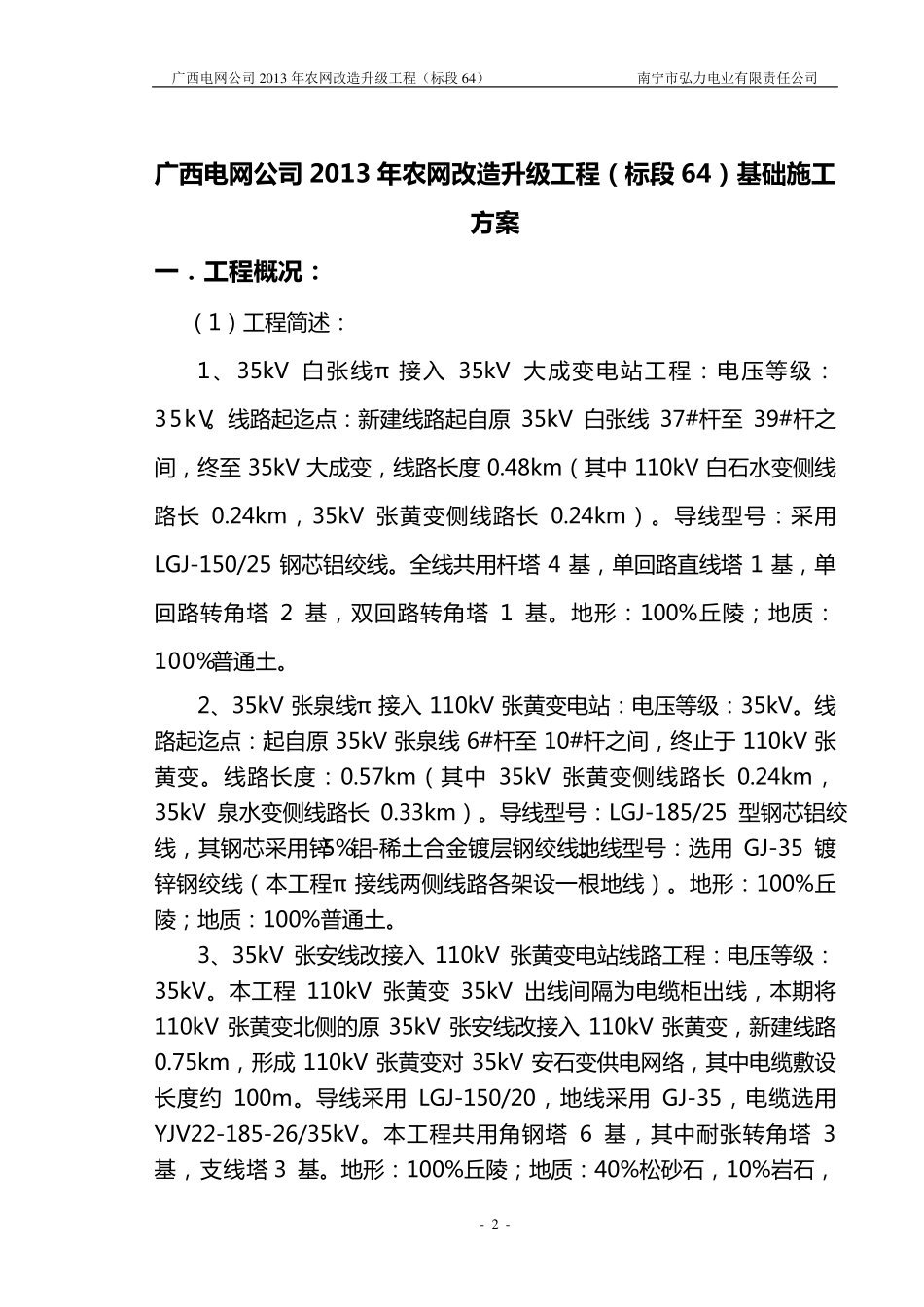

广西电网公司 2013 年农网改造升级工程（标段 64）基础施工方案 批 准 ： 审 核 ： 编 写 ： 南 宁 市 弘 力 电 业 有 限 责 任 公 司 二 0 一三年九月 广西电网公司2 0 1 3 年农网改造升级工程（标段6 4 ） 南宁市弘力电业有限责任公司 - 2 - 广 西 电 网 公 司 2013 年 农 网 改 造 升 级 工 程 （ 标 段 64） 基 础 施 工方 案 一．工 程 概况： （ 1） 工 程 简 述 ： 1、35kV 白 张 线 π 接 入35kV 大 成 变 电 站 工 程 ： 电 压 等 级 ：35kV。 线 路 起 迄 点 ： 新 建 线 路 起 自 原35kV 白 张 线37#杆 至39#杆 之间 ， 终 至 35kV 大 成 变 ， 线 路 长 度 0.48km（ 其 中 110kV 白 石 水 变 侧 线路 长0.24km， 35kV 张 黄 变 侧 线 路 长0.24km） 。 导 线 型 号 ： 采 用LGJ-150/25 钢 芯 铝 绞 线 。 全 线 共 用 杆 塔 4 基 ， 单 回 路 直 线 塔 1 基 ， 单回 路 转 角 塔2 基 ， 双 回 路 转 角 塔1 基 。 地 形 ： 100%丘 陵 ； 地 质 ：100%普 通 土 。 2、35kV 张 泉 线 π 接 入 110kV 张 黄 变 电 站 ： 电 压 等 级 ： 35kV。 线路 起 迄 点 ： 起 自 原 35kV 张 泉 线6#杆 至 10#杆 之 间 ， 终 止 于 110kV 张黄 变 。 线 路 长 度 ： 0.57km（ 其 中35kV 张 黄 变 侧 线 路 长0.24km，35kV 泉 水 变 侧 线 路 长0.33km） 。 导 线 型 号 ： LGJ-185/25 型 钢 芯 铝 绞线 ， 其 钢 芯 采 用 锌-5%铝 -稀 土 合 金 镀 层 钢 绞 线 。地 线 型 号 ： 选 用GJ-35 镀锌 钢 绞 线 （ 本 工 程 π 接 线 两 侧 线 路 各 架 设 一 根 地 线 ） 。 地 形 ： 100%丘陵 ； 地 质 ： 100%普 通 土 。 3、35kV 张 安 线 改 接 入 110kV 张 黄 变 电 站 线 路 工 程 ： 电 压 等 级 ：35kV。 本 工 程110kV 张 黄 变35kV 出 线 间 隔 为 电 缆 柜 出 线 ， 本 期 将110kV 张 黄 变 北 侧 的 原 35kV 张 安 线 改 接 入 110kV 张 黄 变 ， 新 建 线 路0.75km， 形 成 110kV 张 黄 变 对 35k...
