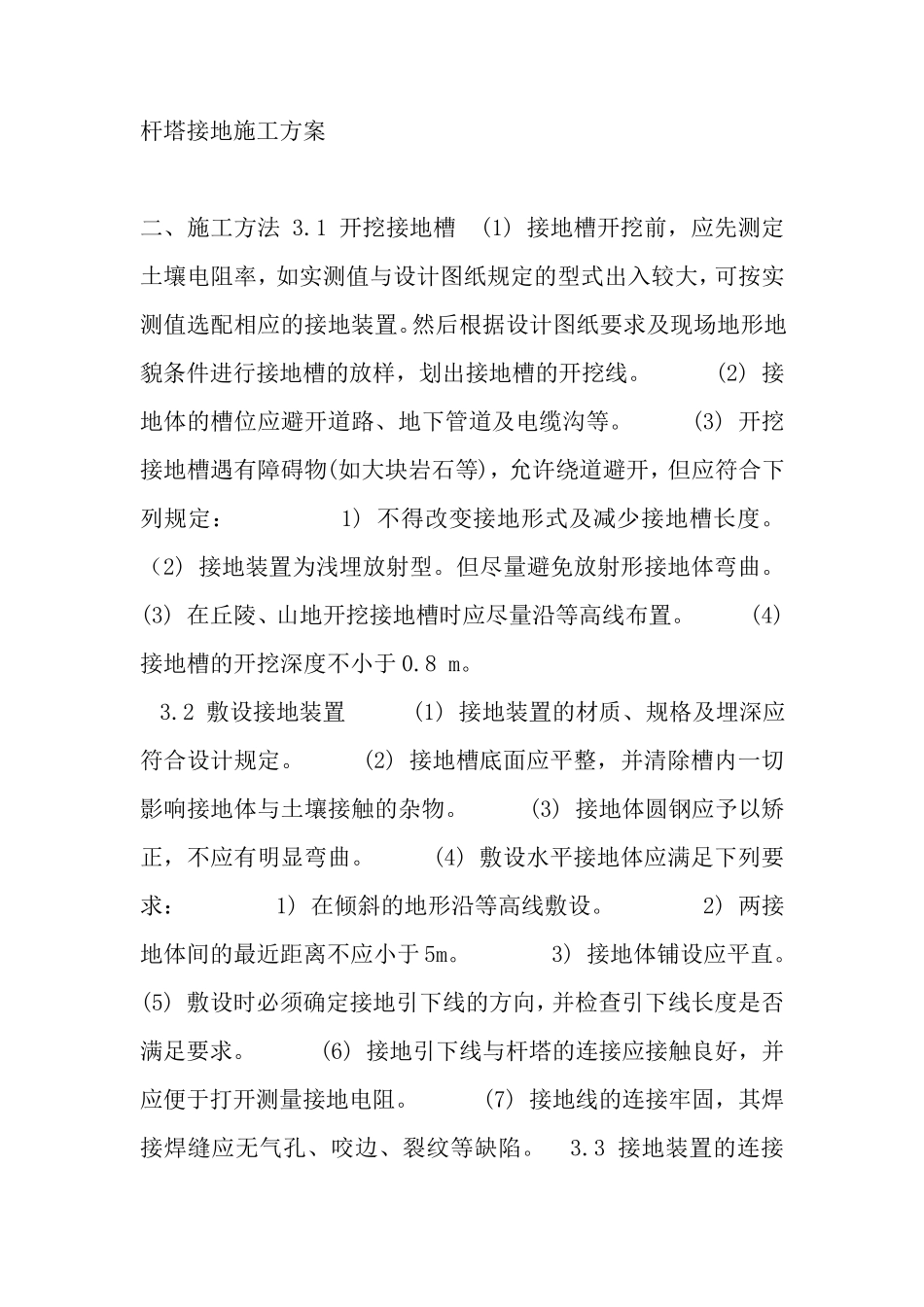

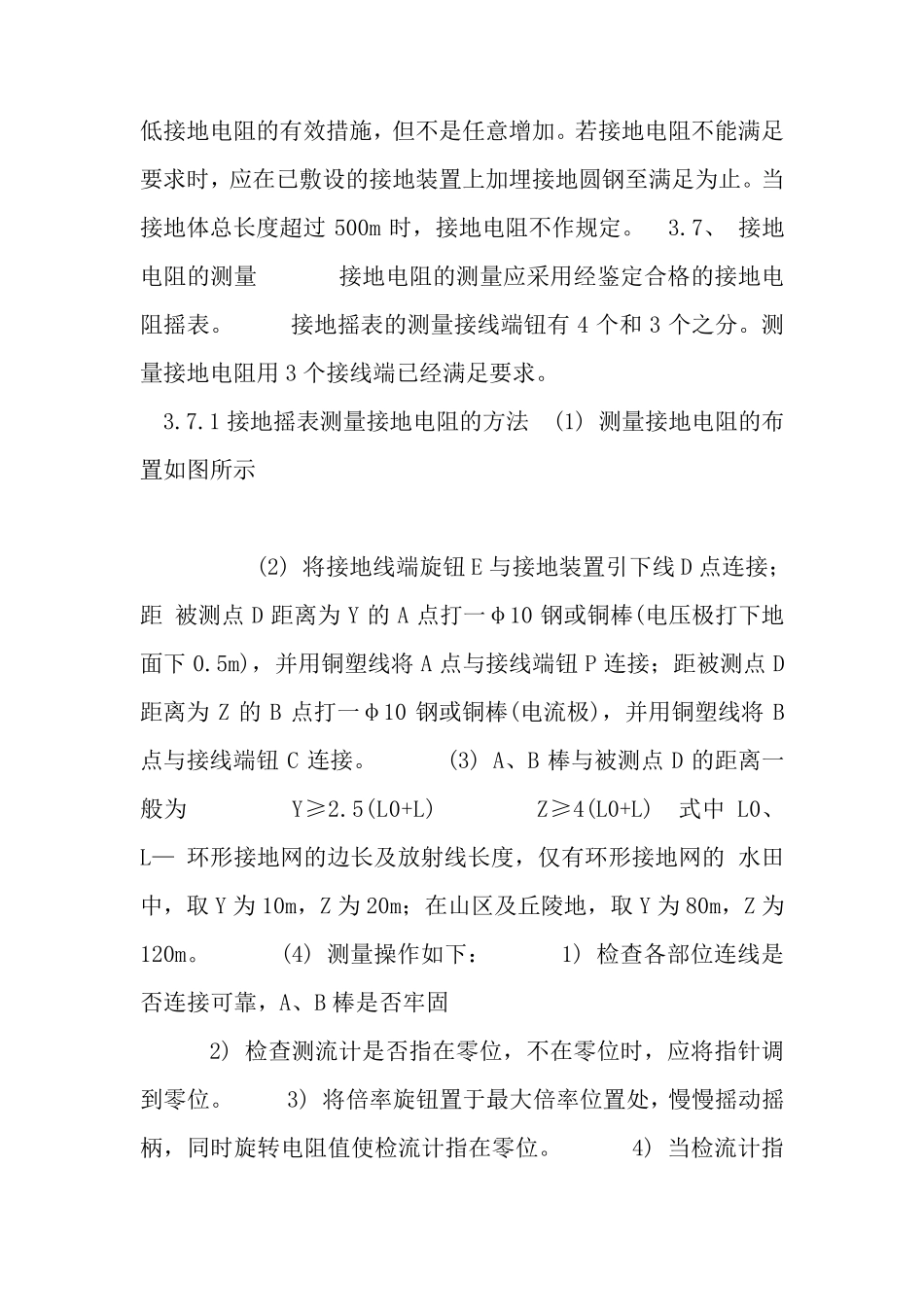

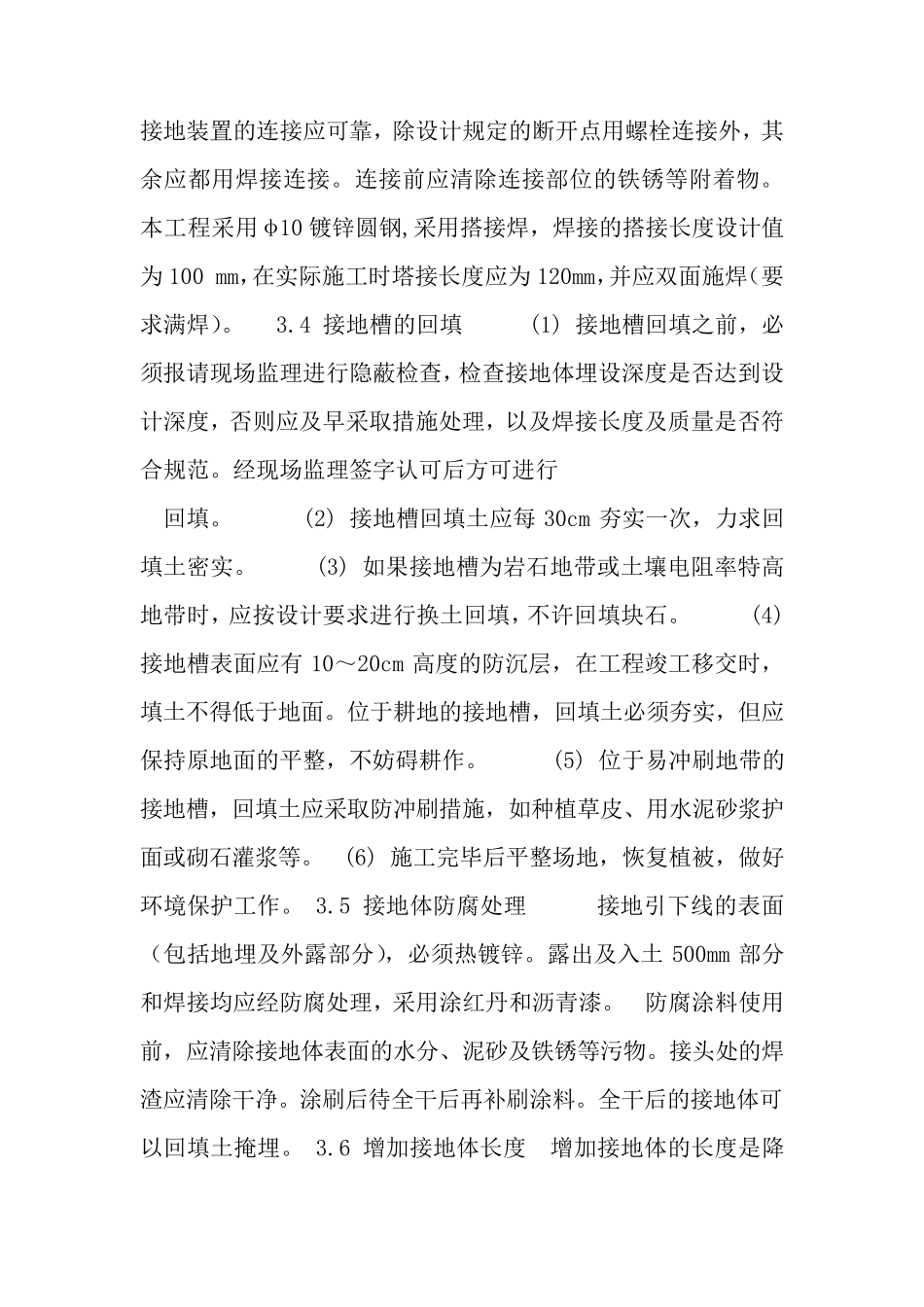

杆塔接地施工方案 二、施工方法 3.1 开挖接地槽 (1) 接地槽开挖前,应先测定土壤电阻率,如实测值与设计图纸规定的型式出入较大,可按实测值选配相应的接地装置。然后根据设计图纸要求及现场地形地貌条件进行接地槽的放样,划出接地槽的开挖线。 (2) 接地体的槽位应避开道路、地下管道及电缆沟等。 (3) 开挖接地槽遇有障碍物(如大块岩石等),允许绕道避开,但应符合下列规定: 1) 不得改变接地形式及减少接地槽长度。 (2) 接地装置为浅埋放射型。但尽量避免放射形接地体弯曲。 (3) 在丘陵、山地开挖接地槽时应尽量沿等高线布置。 (4) 接地槽的开挖深度不小于 0.8 m。 3.2 敷设接地装置 (1) 接地装置的材质、规格及埋深应符合设计规定。 (2) 接地槽底面应平整,并清除槽内一切影响接地体与土壤接触的杂物。 (3) 接地体圆钢应予以矫正,不应有明显弯曲。 (4) 敷设水平接地体应满足下列要求: 1) 在倾斜的地形沿等高线敷设。 2) 两接地体间的最近距离不应小于 5m。 3) 接地体铺 设应平直 。 (5) 敷设时必 须 确 定接地引 下线的方向 ,并检 查 引 下线长度是 否满足要求。 (6) 接地引 下线与杆塔的连 接应接触良 好 ,并应便 于打 开测量接地电阻。 (7) 接地线的连 接牢 固 ,其 焊接焊 缝 应无 气 孔 、咬 边 、裂 纹 等缺 陷 。 3.3 接地装置的连 接 接地装置的连接应可靠,除设计规定的断开点用螺栓连接外,其余应都用焊接连接。连接前应清除连接部位的铁锈等附着物。 本工程采用φ10 镀锌圆钢,采用搭接焊,焊接的搭接长度设计值为 100 mm,在实际施工时塔接长度应为 120mm,并应双面施焊(要求满焊)。 3.4 接地槽的回填 (1) 接地槽回填之前,必须报请现场监理进行隐蔽检查,检查接地体埋设深度是否达到设计深度,否则应及早采取措施处理,以及焊接长度及质量是否符合规范。经现场监理签字认可后方可进行 回填。 (2) 接地槽回填土应每 30cm 夯实一次,力求回填土密实。 (3) 如果接地槽为岩石地带或土壤电阻率特高地带时,应按设计要求进行换土回填,不许回填块石。 (4) 接地槽表面应有10~20cm 高度的防沉层,在工程竣工移交时,填土不得低于地面。位于耕地的接地槽,回填土必须夯实,但应保持原地面的平整,不妨碍耕作。 (5) 位于易冲刷地带的接地槽,回填土应采取防冲刷措施,如种植草皮 、 用水 泥 砂 浆 护面或砌 石灌 浆 等...
