杆塔组立施工方案

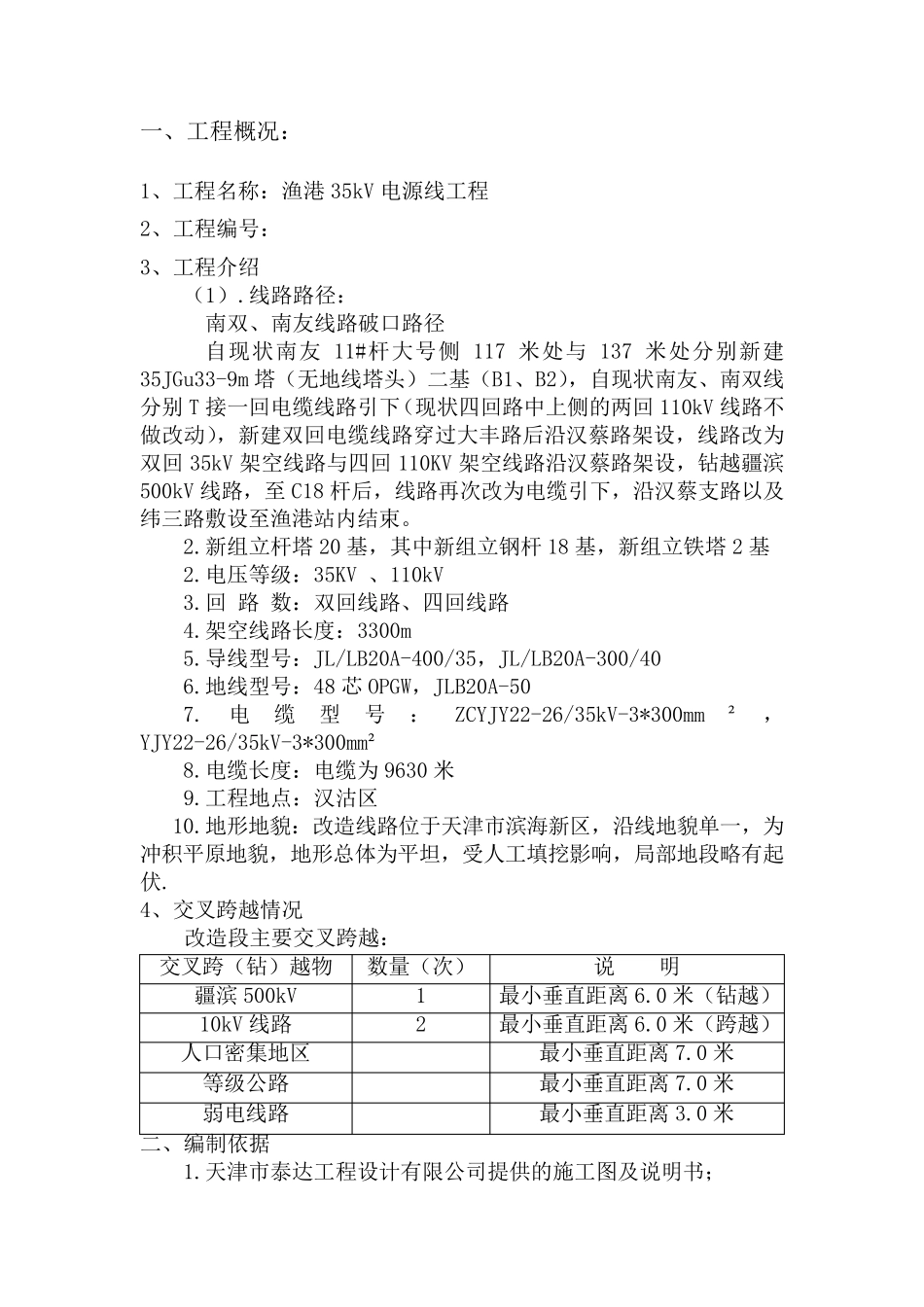

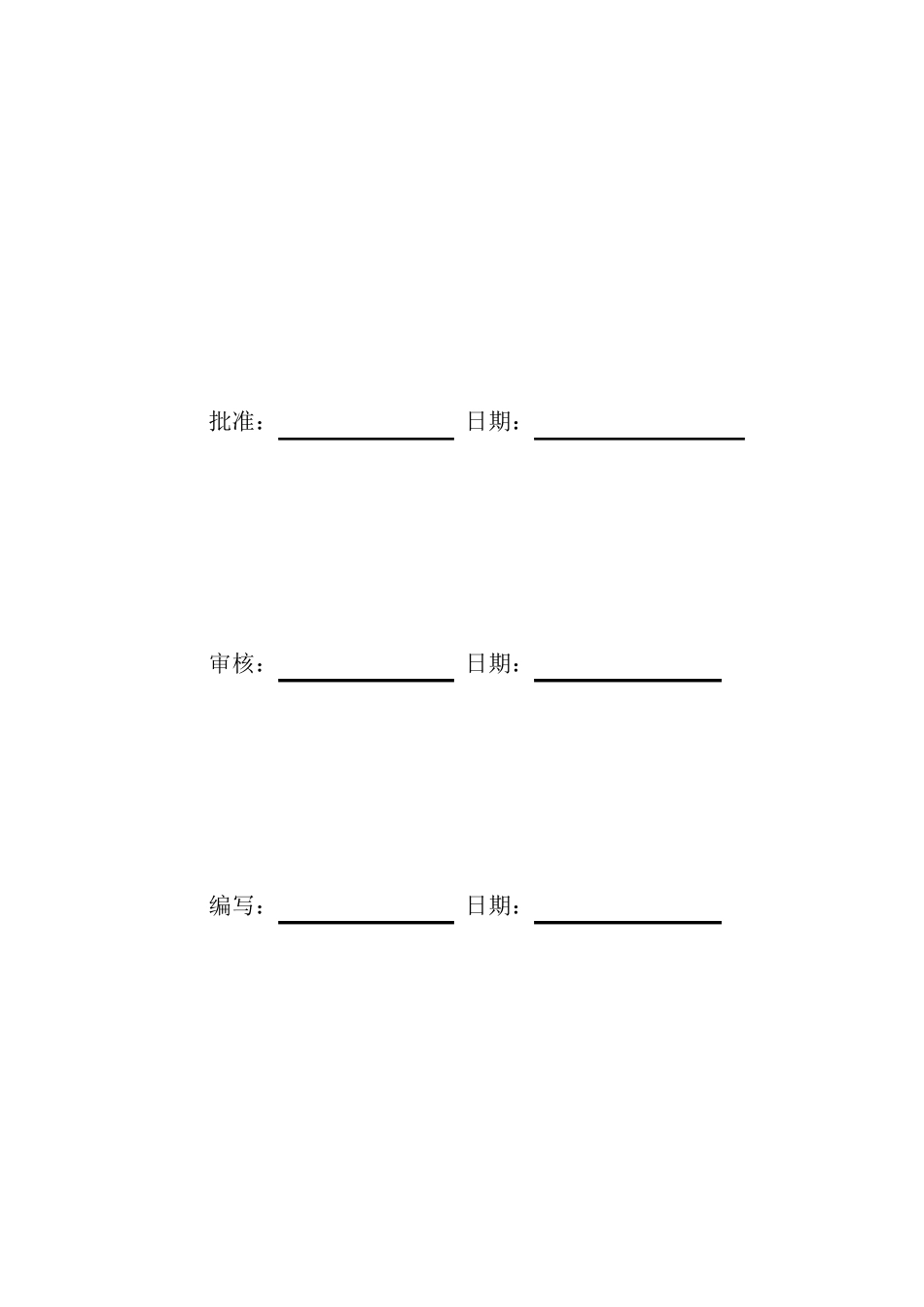

渔港35kV 电源线工程 杆塔组立施工方案 天津兆沣电力工程有限公司 年 月 日 批准： 日期： 审核： 日期： 编写： 日期： 一、工程概况： 1、工程名称：渔港35kV 电源线工程 2、工程编号： 3、工程介绍 （1）.线路路径： 南双、南友线路破口路径 自现状南友11#杆大号侧117 米处与137 米处分别新建35JGu33-9m 塔（无地线塔头）二基（B1、B2），自现状南友、南双线分别T 接一回电缆线路引下（现状四回路中上侧的两回110kV 线路不做改动），新建双回电缆线路穿过大丰路后沿汉蔡路架设，线路改为双回35kV 架空线路与四回110KV 架空线路沿汉蔡路架设，钻越疆滨500kV 线路，至C18 杆后，线路再次改为电缆引下，沿汉蔡支路以及纬三路敷设至渔港站内结束。 2.新组立杆塔20 基，其中新组立钢杆18 基，新组立铁塔2 基 2.电压等级：35KV 、110kV 3.回 路 数：双回线路、四回线路 4.架空线路长度：3300m 5.导线型号：JL/LB20A-400/35，JL/LB20A-300/40 6.地线型号：48 芯OPGW，JLB20A-50 7.电缆型号：ZCYJY22-26/35kV-3*300mm²，YJY22-26/35kV-3*300mm² 8.电缆长度：电缆为9630 米 9.工程地点 ：汉沽 区 10.地形 地貌 ：改造 线路位 于 天 津 市 滨海 新区 ，沿线地貌 单 一，为冲 积 平 原 地貌 ，地形 总 体 为平 坦 ，受 人 工填 挖影响，局部地段略有起伏. 4、交叉跨越情况 改造 段主要交叉跨越： 交叉跨（钻）越物 数量（次） 说 明 疆滨500kV 1 最小垂直距离6.0 米（钻越） 10kV 线路 2 最小垂直距离6.0 米（跨越） 人 口密集地区 最小垂直距离7.0 米 等级公路 最小垂直距离7.0 米 弱电线路 最小垂直距离3.0 米 二、编制依据 1.天 津 市 泰 达 工程设计 有限 公司 提 供 的施 工图 及说明书 ； 2.施工图设计审核会议纪要； 3.本工程路径和现场调查资料。 三、施工依据和标准 1.天津市泰达工程设计有限公司提供的施工图； 2.GB50233-2005《110-500kV架空电力线路施工及验收规范》；（参考） 3.GB50173-92《电气装置安装工程 35kV 及以下架空电力线路施工 及验收规范》； 4.GB26859-2011《电力安全工作规程电力线路部分》(线路部分)； 5.《国家电网公司电力安全工作规程（线路部分）》； 6.《国家电网公司电力建设工程质量监理管理办法》； 7.参照与本工程有关的国家现行施工验收规范和标准。； 四、监理、设计、建设...
