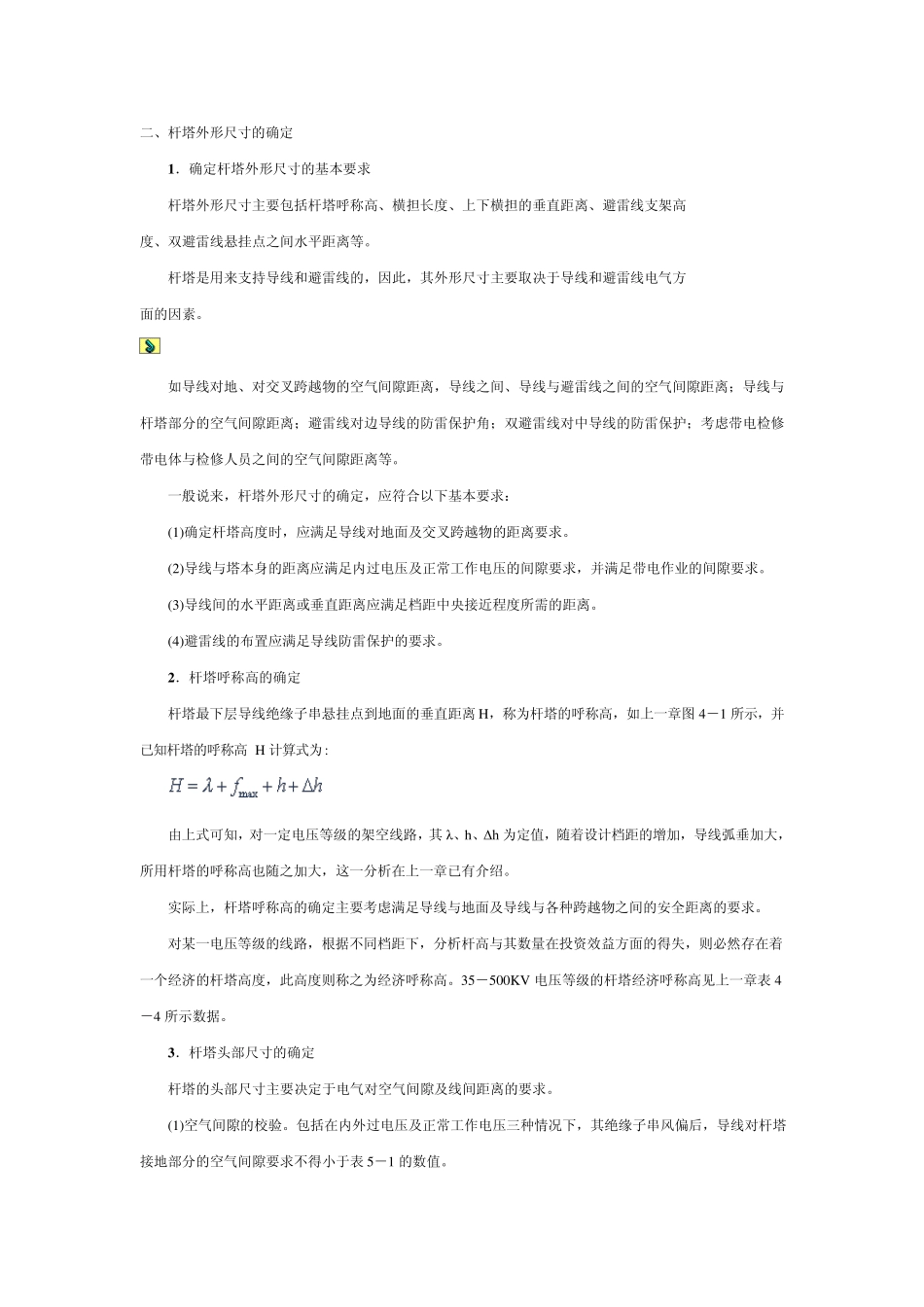

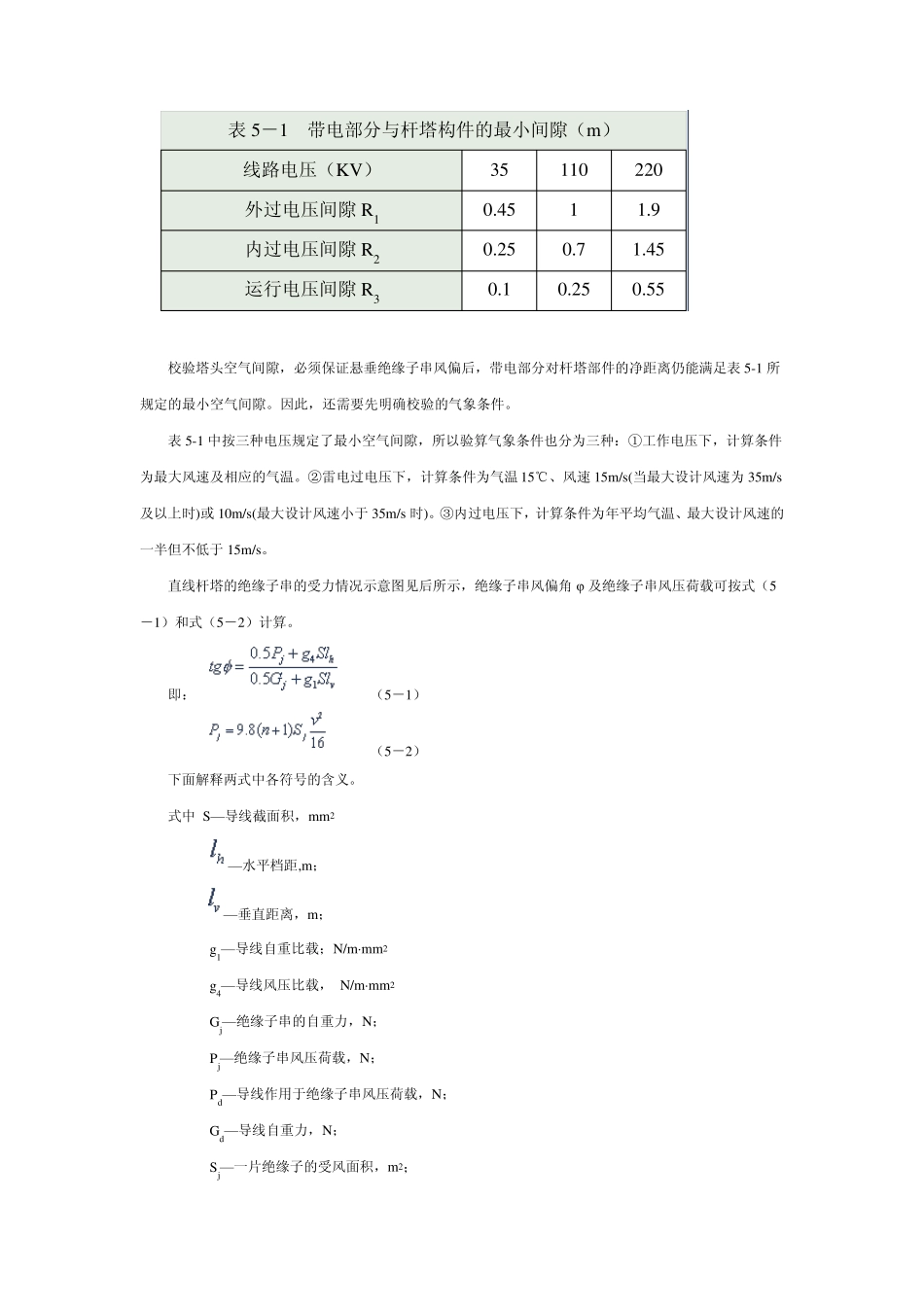

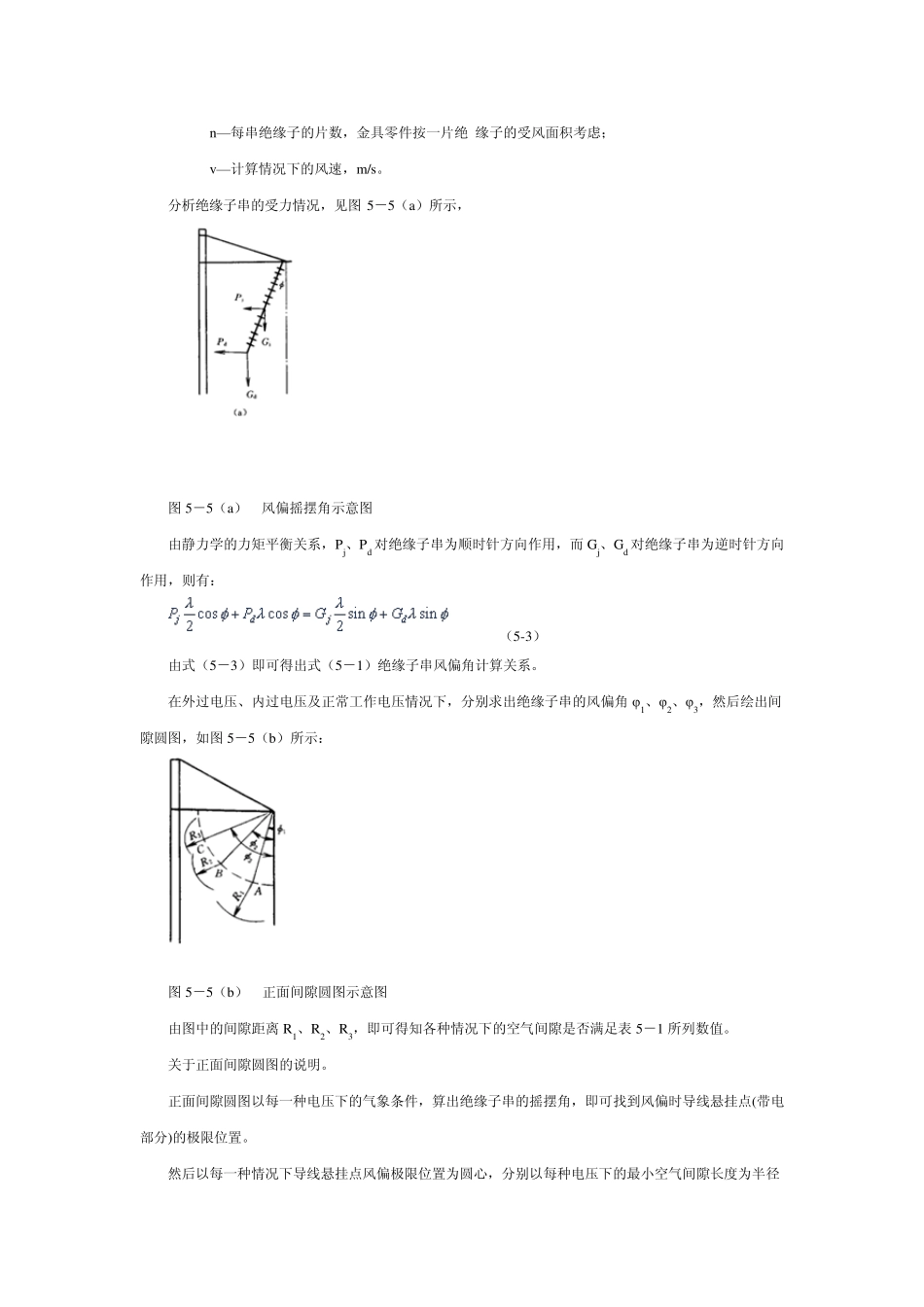

二、杆塔外形尺寸的确定 1.确定杆塔外形尺寸的基本要求 杆塔外形尺寸主要包括杆塔呼称高、横担长度、上下横担的垂直距离、避雷线支架高 度、双避雷线悬挂点之间水平距离等。 杆塔是用来支持导线和避雷线的,因此,其外形尺寸主要取决于导线和避雷线电气方 面的因素。 如导线对地、对交叉跨越物的空气间隙距离,导线之间、导线与避雷线之间的空气间隙距离;导线与杆塔部分的空气间隙距离;避雷线对边导线的防雷保护角;双避雷线对中导线的防雷保护;考虑带电检修带电体与检修人员之间的空气间隙距离等。 一般说来,杆塔外形尺寸的确定,应符合以下基本要求: (1)确定杆塔高度时,应满足导线对地面及交叉跨越物的距离要求。 (2)导线与塔本身的距离应满足内过电压及正常工作电压的间隙要求,并满足带电作业的间隙要求。 (3)导线间的水平距离或垂直距离应满足档距中央接近程度所需的距离。 (4)避雷线的布置应满足导线防雷保护的要求。 2.杆塔呼称高的确定 杆塔最下层导线绝缘子串悬挂点到地面的垂直距离 H,称为杆塔的呼称高,如上一章图 4-1 所示,并已知杆塔的呼称高 H 计算式为: 由上式可知,对一定电压等级的架空线路,其 λ、h、Δh 为定值,随着设计档距的增加,导线弧垂加大,所用杆塔的呼称高也随之加大,这一分析在上一章已有介绍。 实际上,杆塔呼称高的确定主要考虑满足导线与地面及导线与各种跨越物之间的安全距离的要求。 对某一电压等级的线路,根据不同档距下,分析杆高与其数量在投资效益方面的得失,则必然存在着一个经济的杆塔高度,此高度则称之为经济呼称高。35-500KV 电压等级的杆塔经济呼称高见上一章表 4-4 所示数据。 3.杆塔头部尺寸的确定 杆塔的头部尺寸主要决定于电气对空气间隙及线间距离的要求。 (1)空气间隙的校验。包括在内外过电压及正常工作电压三种情况下,其绝缘子串风偏后,导线对杆塔接地部分的空气间隙要求不得小于表 5-1 的数值。 表5-1 带电部分与杆塔构件的最小间隙(m) 线路电压(KV) 35 110 220 外过电压间隙R1 0.45 1 1.9 内过电压间隙R2 0.25 0.7 1.45 运行电压间隙R3 0.1 0.25 0.55 校验塔头空气间隙,必须保证悬垂绝缘子串风偏后,带电部分对杆塔部件的净距离仍能满足表5-1 所规定的最小空气间隙。因此,还需要先明确校验的气象条件。 表5-1 中按三种电压规定了最小空气间隙,所以验算气象条件也分为三种:①工作电压下,计算条件为最...
