杆塔选型专题报告

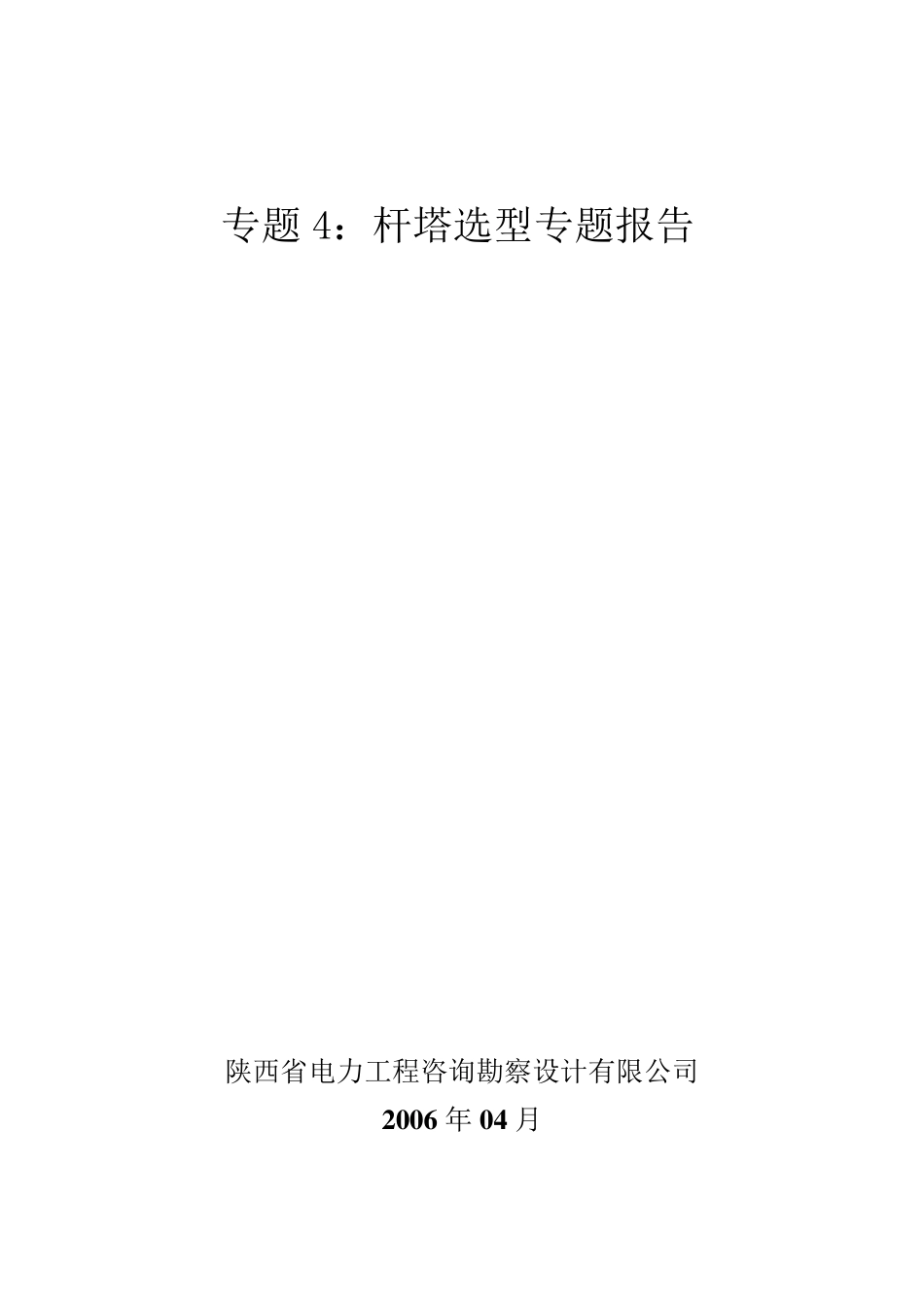

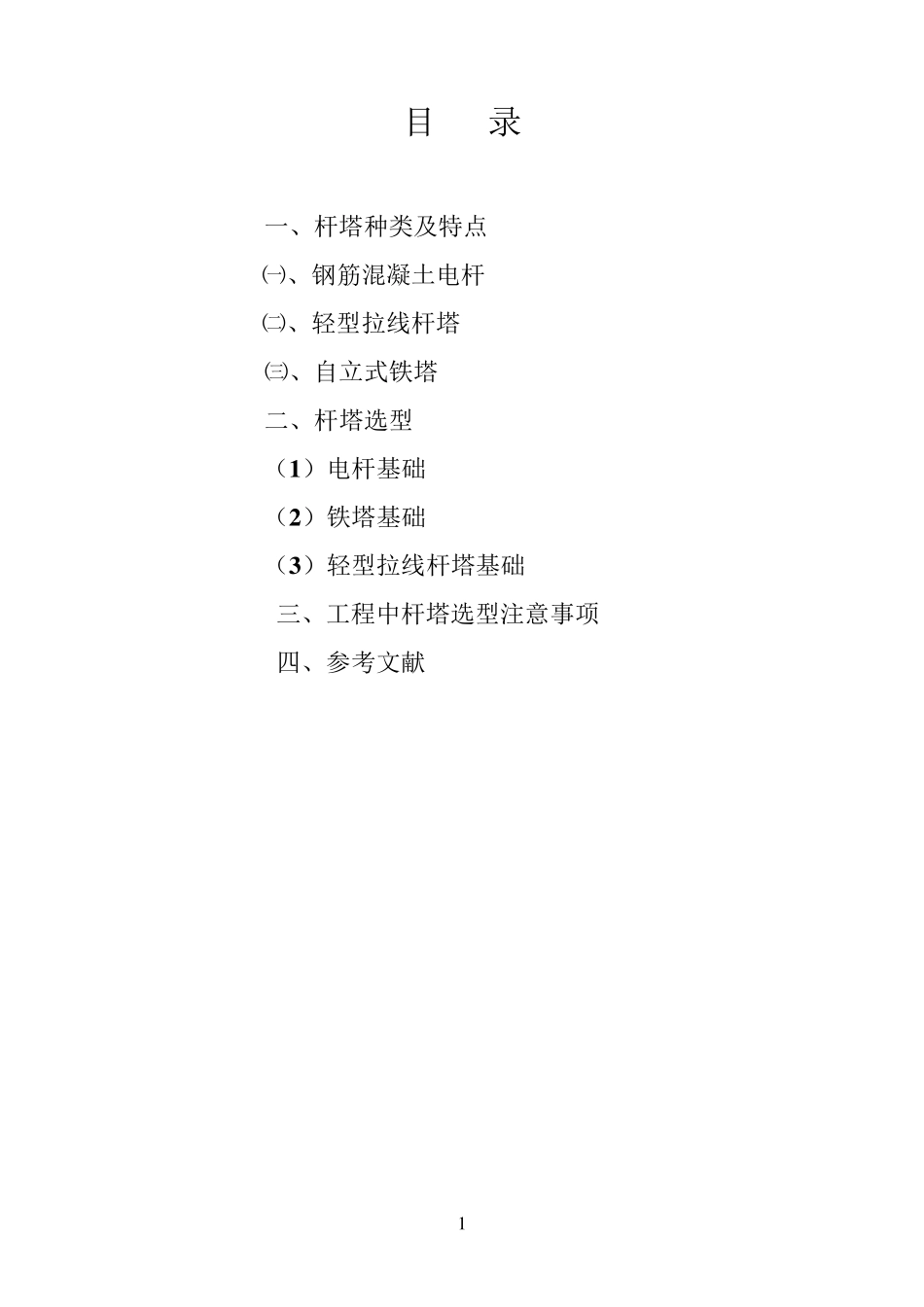

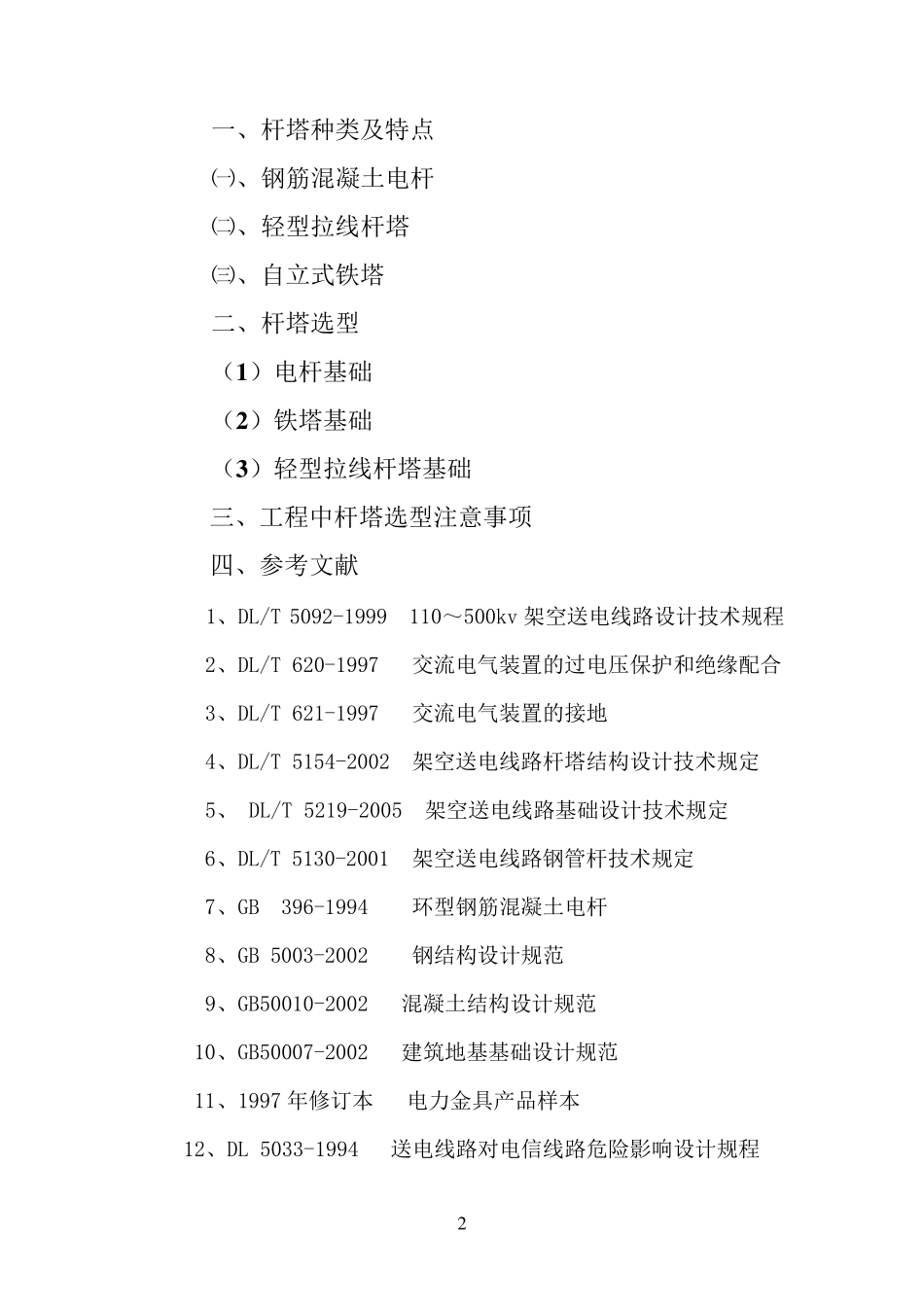

专题 4：杆塔选型专题报告 陕西省电力工程咨询勘察设计有限公司 2 0 0 6 年 0 4 月 1 目 录 一、杆塔种类及特点 ㈠、钢筋混凝土电杆 ㈡、轻型拉线杆塔 ㈢、自立式铁塔 二、杆塔选型 （1 ）电杆基础 （2 ）铁塔基础 （3 ）轻型拉线杆塔基础 三、工程中杆塔选型注意事项 四、参考文献 2 一、杆塔种类及特点 ㈠、钢筋混凝土电杆 ㈡、轻型拉线杆塔 ㈢、自立式铁塔 二、杆塔选型 （1 ）电杆基础 （2 ）铁塔基础 （3 ）轻型拉线杆塔基础 三、工程中杆塔选型注意事项 四、参考文献 1、DL/T 5092-1999 110～500kv 架空送电线路设计技术规程 2、DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 3、DL/T 621-1997 交流电气装置的接地 4、DL/T 5154-2002 架空送电线路杆塔结构设计技术规定 5、 DL/T 5219-2005 架空送电线路基础设计技术规定 6、DL/T 5130-2001 架空送电线路钢管杆技术规定 7、GB 396-1994 环型钢筋混凝土电杆 8、GB 5003-2002 钢结构设计规范 9、GB50010-2002 混凝土结构设计规范 10、GB50007-2002 建筑地基基础设计规范 11、1997 年修订本 电力金具产品样本 12、DL 5033-1994 送电线路对电信线路危险影响设计规程 3 13、DLGJ122-1995 架空送电线路初步设计内容深度规定 14、GB50173-1992 110kv 架空送电线路施工及验收规范 四、设计技术条件 （1）导线、避雷线截面 本设计选用的钢芯铝绞线（GB1179-1983）为LGJ-185～300 型，其主要技术参数见表1。 表1 钢芯铝绞线主要技术参数 导线 型号 根数/直径（mm） 计算截面（mm2） 外径 （mm） 计算拉断力（N） 计算质量 （kg/km） 铝 钢 铝 钢 合计 LGJ-185/30 26/2.98 7/2.32 181.34 29.59 210.93 18.88 64320 732.6 LGJ-240/40 26/3.42 7/2.66 238.85 38.90 277.75 21.66 83370 964.3 LGJ-300/40 24/3.99 7/2.66 300.09 38.90 338.99 23.94 92220 1133 本设计选用镀锌钢绞线（GB1200-1988）型号表示方法： 1×7—7.8—1175 B 钢丝镀锌层质量等级 公称抗拉强度(N/mm 2) 镀锌钢绞线直径(mm) 单丝根数 本设计选用镀锌钢绞线（GB1200-1988）做避雷线，其主要技术参数见表2。 表2 镀锌钢绞线主要技术参数 4 钢绞线型号 结构 直径（m m ） 计算截面（m m 2） 钢丝破断拉力总和不小于（N） 参考质量（kg/km ） 钢绞线 钢丝 1×7-7.8-1...
