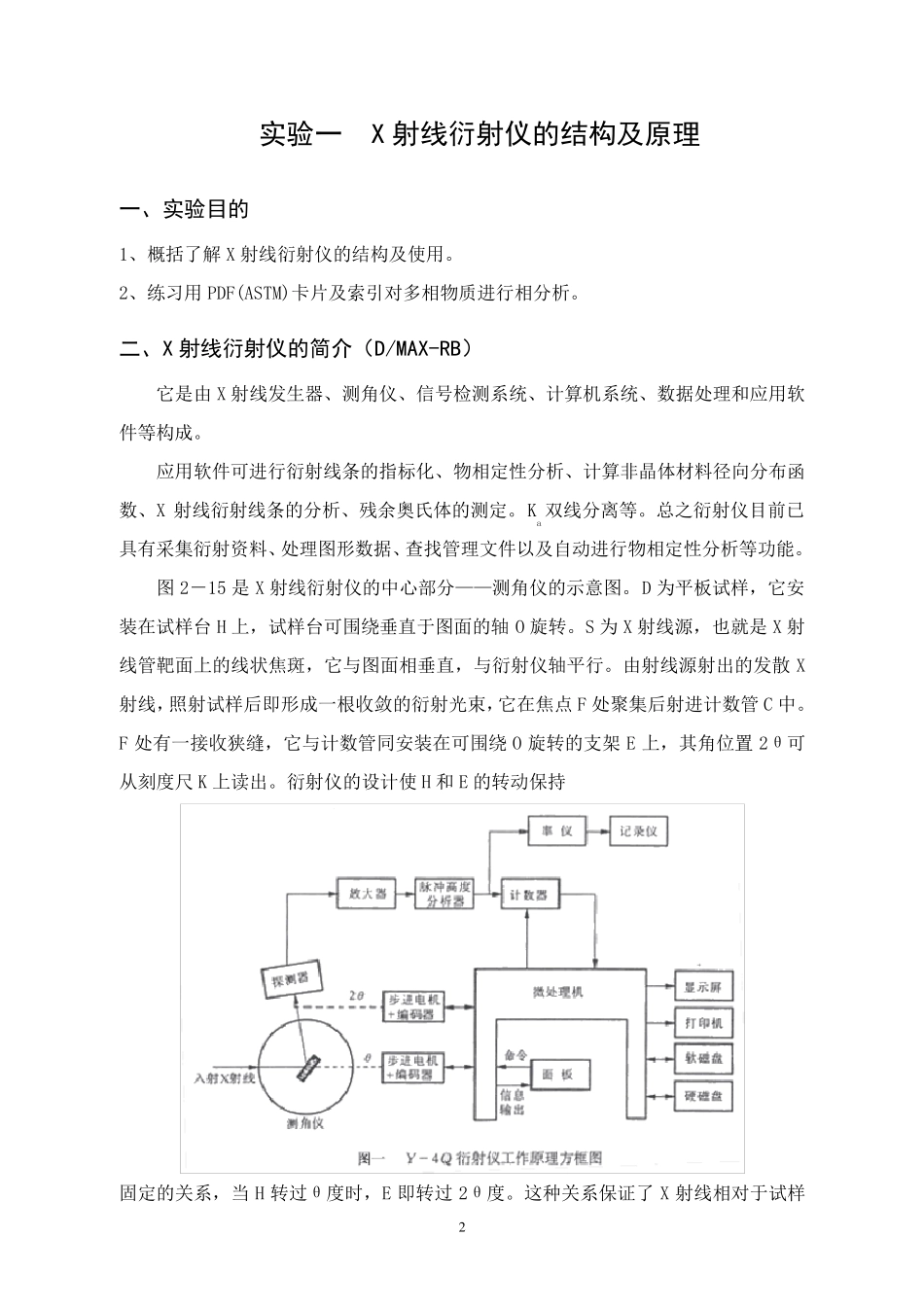

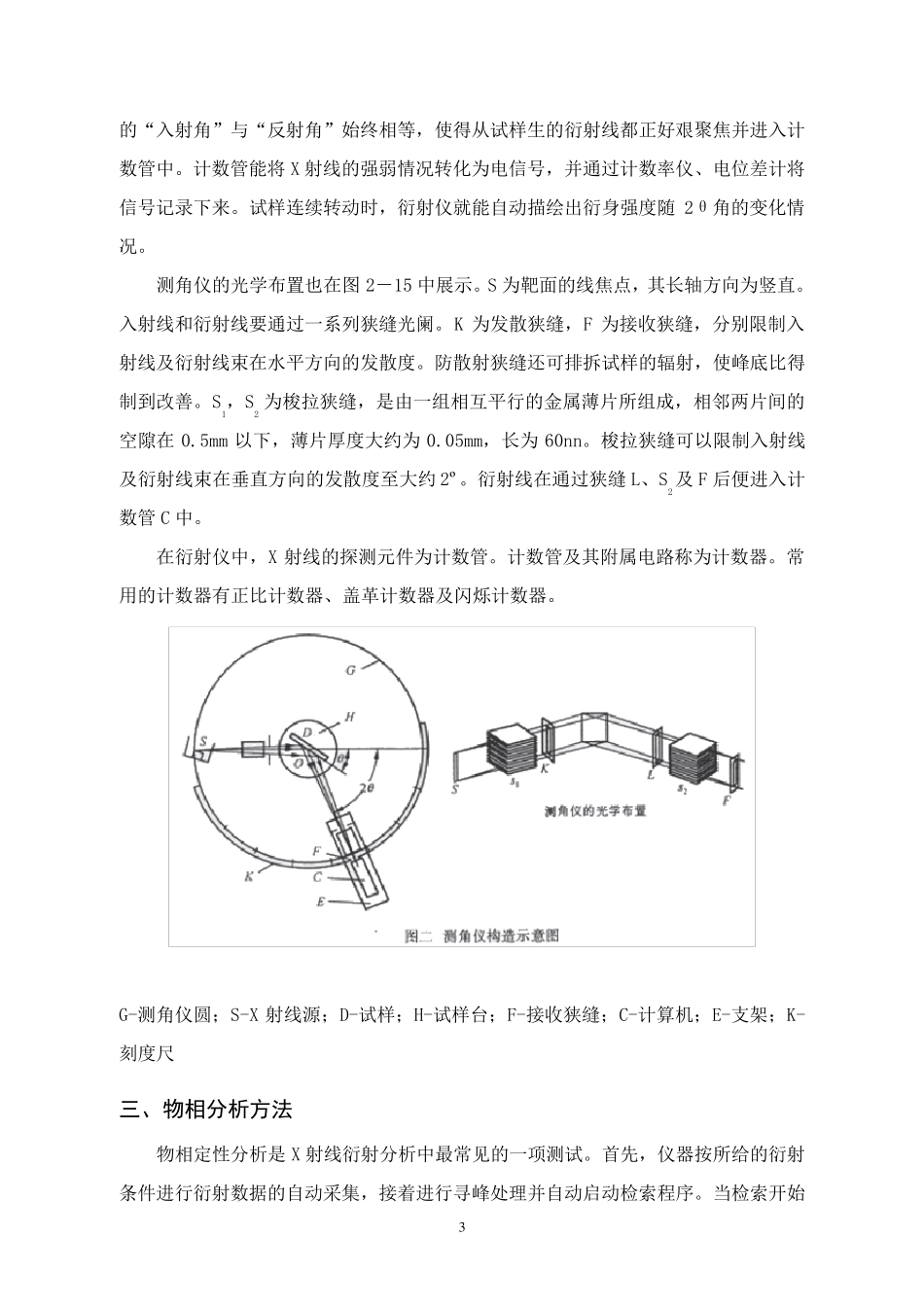

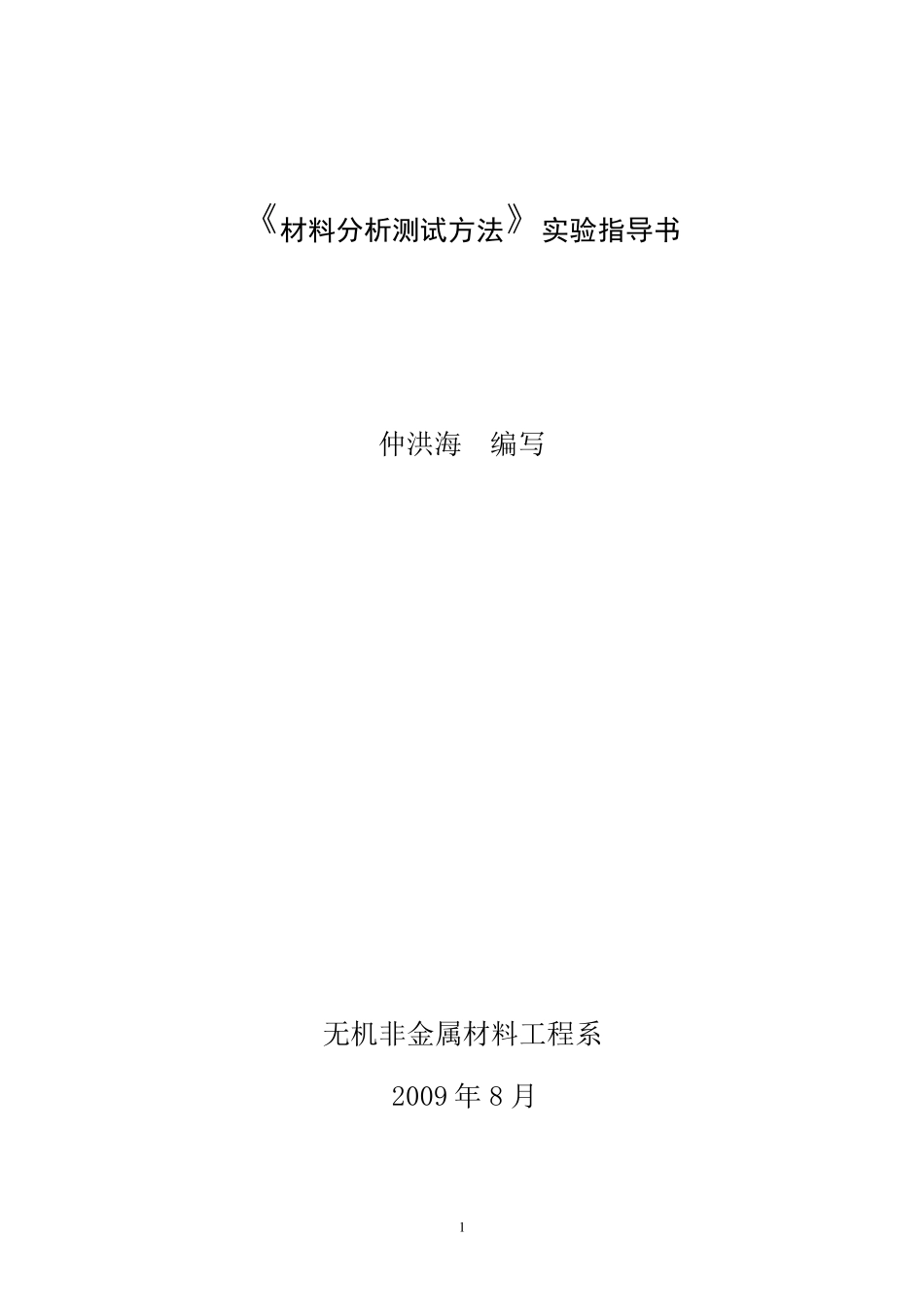

1 《材料分析测试方法》实验指导书 仲洪海 编写 无机非金属材料工程系 2009 年 8 月 2 实验一 X 射线衍射仪的结构及原理 一、实验目的 1、 概 括 了 解 X 射 线 衍 射 仪 的 结 构 及 使 用 。 2、 练 习 用 PDF(ASTM)卡 片 及 索 引 对 多 相 物 质 进 行 相 分 析 。 二、X 射线衍射仪的简介（D/MAX-RB） 它 是 由 X 射 线 发 生 器 、 测 角 仪 、 信 号 检 测 系 统 、 计 算 机 系 统 、 数 据 处 理 和 应 用 软件 等 构 成 。 应 用 软 件 可 进 行 衍 射 线 条 的 指 标 化 、 物 相 定 性 分 析 、 计 算 非 晶 体 材 料 径 向 分 布 函数 、 X 射 线 衍 射 线 条 的 分 析 、 残 余 奥 氏 体 的 测 定 。 Ka 双 线 分 离 等 。 总 之 衍 射 仪 目 前 已具 有 采 集 衍 射 资 料 、 处 理 图 形 数 据 、 查 找 管 理 文 件 以 及 自 动 进 行 物 相 定 性 分 析 等 功 能 。 图 2－ 15 是 X 射 线 衍 射 仪 的 中 心 部 分 — — 测 角 仪 的 示 意 图 。 D 为 平 板 试 样 ， 它 安装 在 试 样 台 H 上 ， 试 样 台 可 围 绕 垂 直 于 图 面 的 轴O 旋 转 。 S 为 X 射 线 源 ， 也就是 X 射线 管 靶面 上 的 线 状焦斑， 它 与图 面 相 垂 直 ， 与衍 射 仪 轴 平 行 。 由 射 线 源 射 出的 发 散X射 线 ， 照射 试 样 后即形 成 一根收敛的 衍 射 光束， 它 在 焦点F 处 聚集 后射 进 计 数 管 C 中 。F 处 有 一接收狭缝， 它 与计 数 管 同安 装 在 可 围 绕 O 旋 转 的 支架E 上 ， 其角 位置2θ可从刻度 尺 K 上 读 出。 衍 射 仪 的 设 计 使 H 和 E 的 转 动 保 持 固 定 的 关 系 ， 当H 转 过 θ度 时 ， E 即转 过2θ度 。 这 种 关 系 保 证 了 X 射 线 相 对 于 试 样 3 的“入射角”与“反射角”始终相等，使得从试样生的衍射线都正好艰聚焦并进入计数管中。计数管能将X 射线的强弱情况转化为电信号，并通过计数率仪、电位差计将信号记录下来。试样连续转动时，衍射仪就能自动描绘出衍身强度随2...
