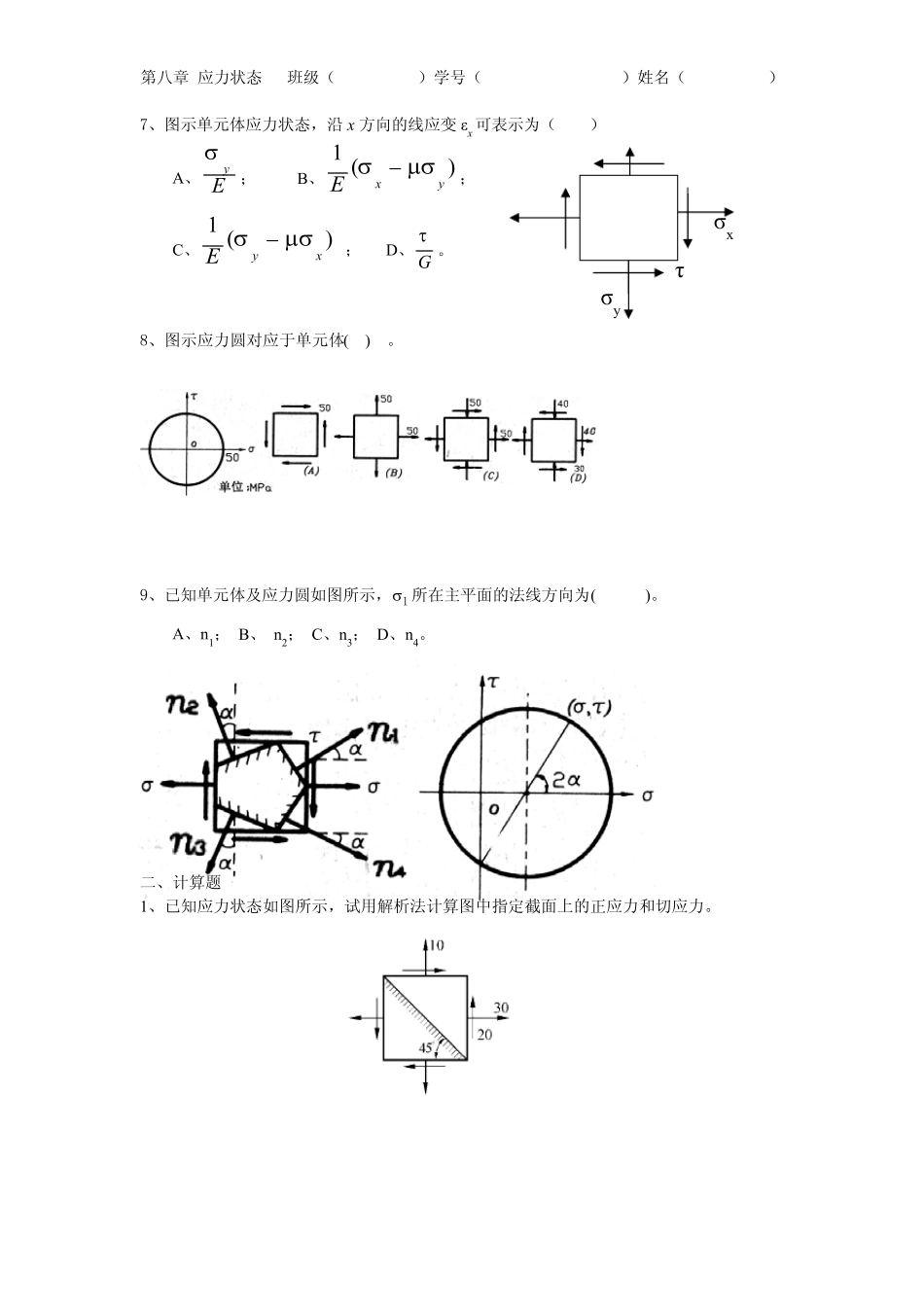

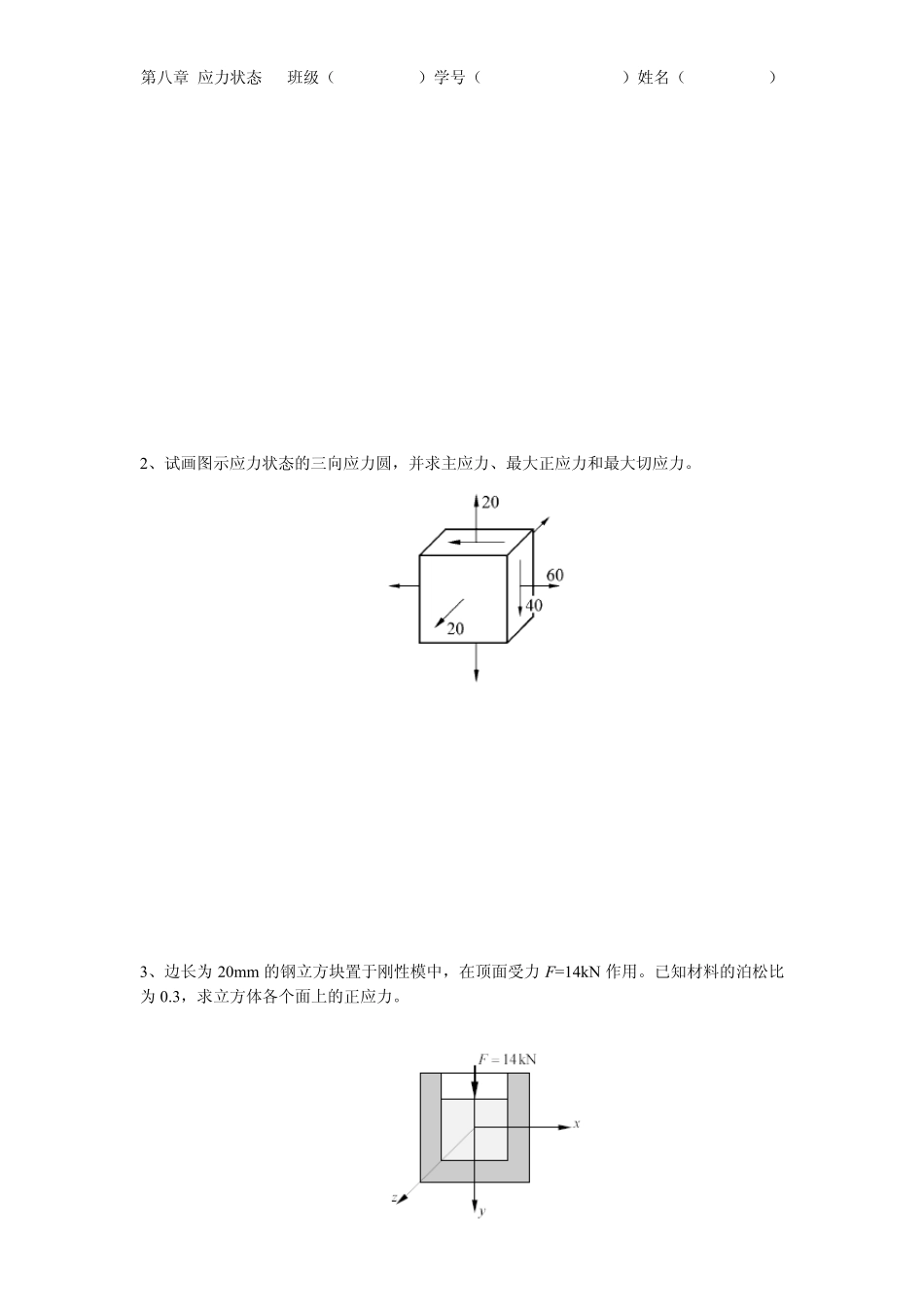

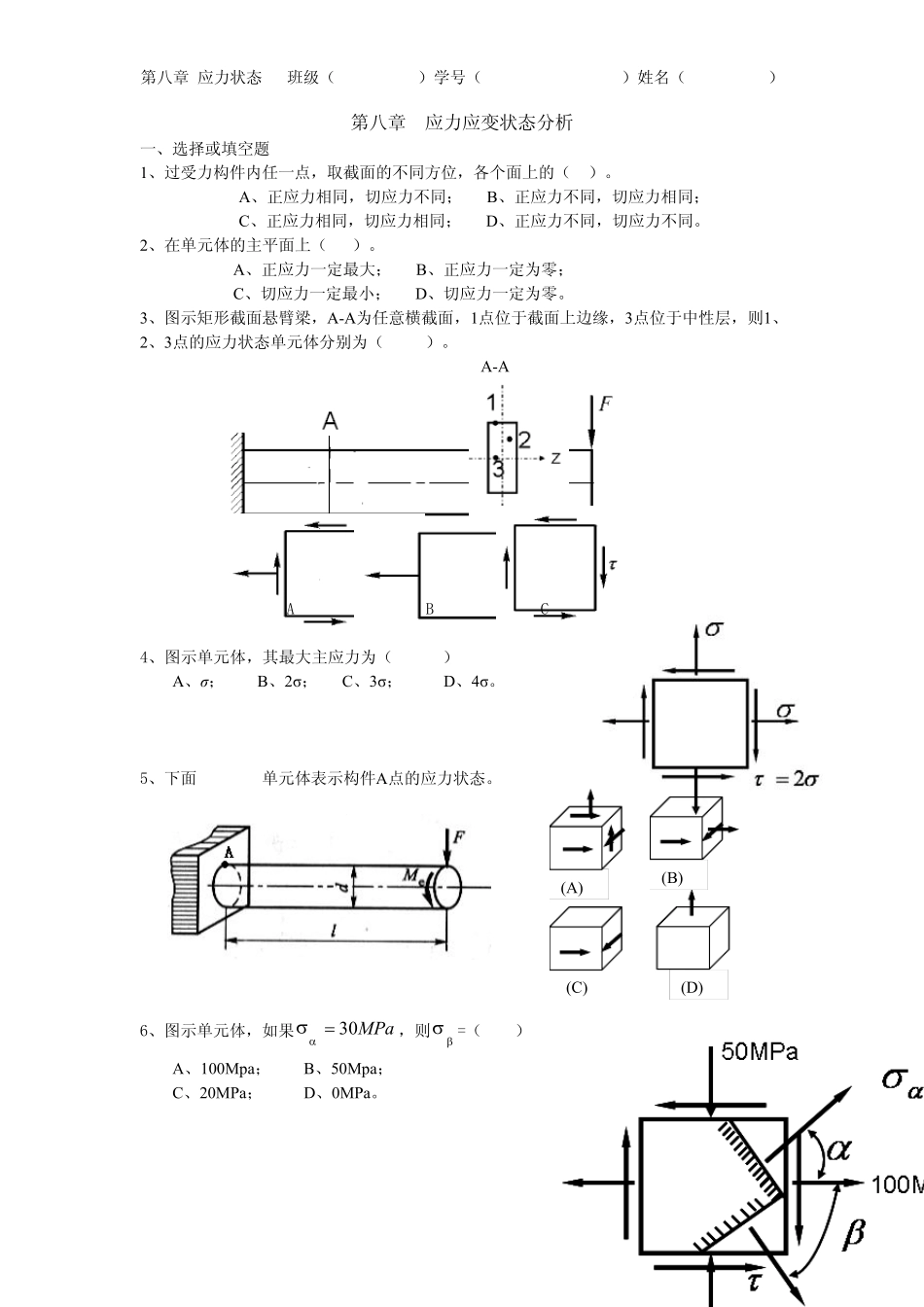

第八章 应力状态 班级（ ）学号（ ）姓名（ ） 第八章 应力应变状态分析 一、选择或填空题 1、过受力构件内任一点，取截面的不同方位，各个面上的（ ）。 A、正应力相同，切应力不同； B、正应力不同，切应力相同； C、正应力相同，切应力相同； D、正应力不同，切应力不同。 2、在单元体的主平面上（ ）。 A、正应力一定最大； B、正应力一定为零； C、切应力一定最小； D、切应力一定为零。 3、图示矩形截面悬臂梁，A-A为任意横截面，1点位于截面上边缘，3点位于中性层，则1、2、3点的应力状态单元体分别为（ ）。 A-A A B C 4、图示单元体，其最大主应力为（ ） A、σ； B、2σ； C、3σ； D、4σ。 5、下面 单元体表示构件A点的应力状态。 6、图示单元体，如果MPa30=ασ，则βσ=（ ） A、100Mpa； B、50Mpa； C、20MPa； D、0MPa。 (C)(D) (B) (A)第八章 应力状态 班级（ ）学号（ ）姓名（ ） 7、图示单元体应力状态，沿 x 方向的线应变 εx 可表示为（ ） A、 Eyσ； B、)(1yxEμσσ −； σy τ σx C、)(1xyEμσσ− ； D、 Gτ。 8、图示应力圆对应于单元体( )。 9、已知单元体及应力圆如图所示，σ1 所在主平面的法线方向为( )。 A、n1； B、 n2； C、n3； D、n4。 二、计算题 1、已知应力状态如图所示，试用解析法计算图中指定截面上的正应力和切应力。 第八章 应力状态 班级（ ）学号（ ）姓名（ ） 2、试画图示应力状态的三向应力圆，并求主应力、最大正应力和最大切应力。 3、边长为 20m m 的钢立方块置于刚性模中，在顶面受力F=14kN 作用。已知材料的泊松比为 0.3，求立方体各个面上的正应力。 第八章 应力状态 班级（ ）学号（ ）姓名（ ） 4、图示矩形截面梁某截面上的弯矩和剪力分别为 M=10 kN.m，Q=120 kN。试绘出截面上 1、2、3、4 各点的应力状态单元体，并求其主应力。 2550100Q50M1234xzy 第九章 强度理论 班级（ ）学号（ ）姓名（ ） 第九章 强度理论 一、选择题或填空题 1、在冬天严寒天气下，水管中的水会受冻而结冰。根据低温下水管和冰所受力情况可知（ ）。 A、冰先破裂而水管完好； B、水管先破裂而冰完好； C、冰与水管同时破裂； D、不一定何者先破裂。 2、钢材（塑性材料）制成的杆件危险点处于三向等拉应力状态，进行强度校核时宜采用哪一种强度理论 ( )。 A、第一强度理论；...
