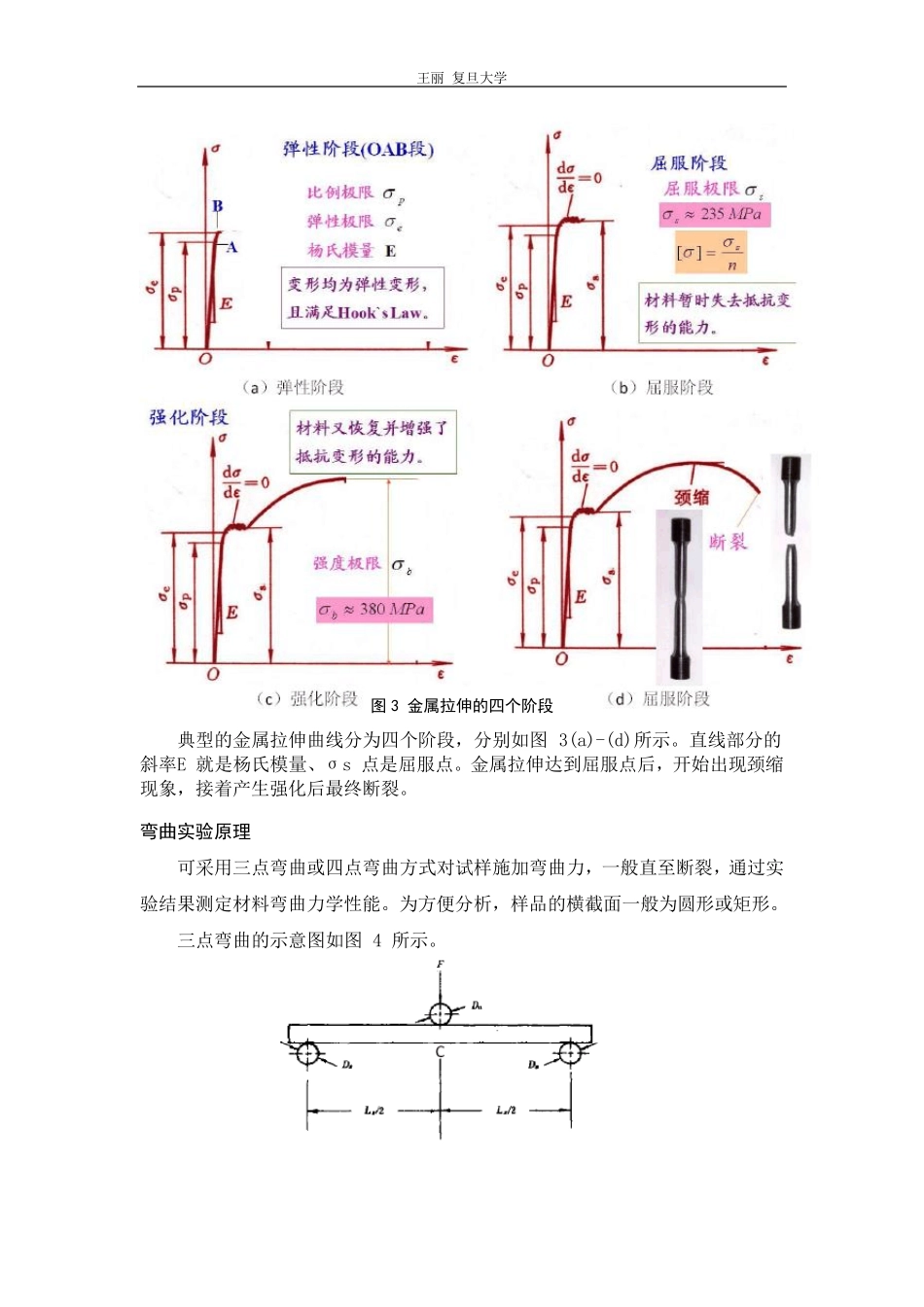

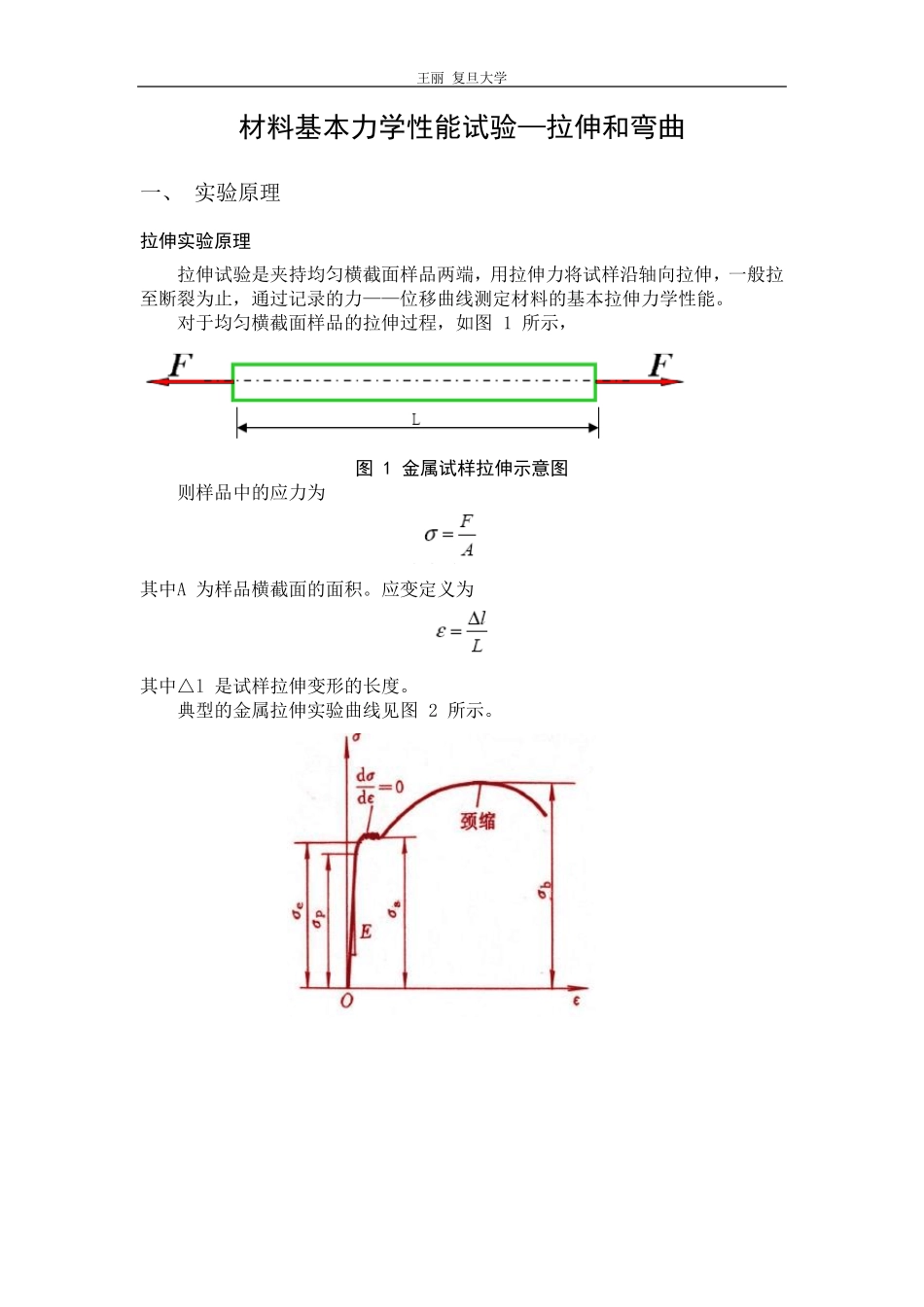

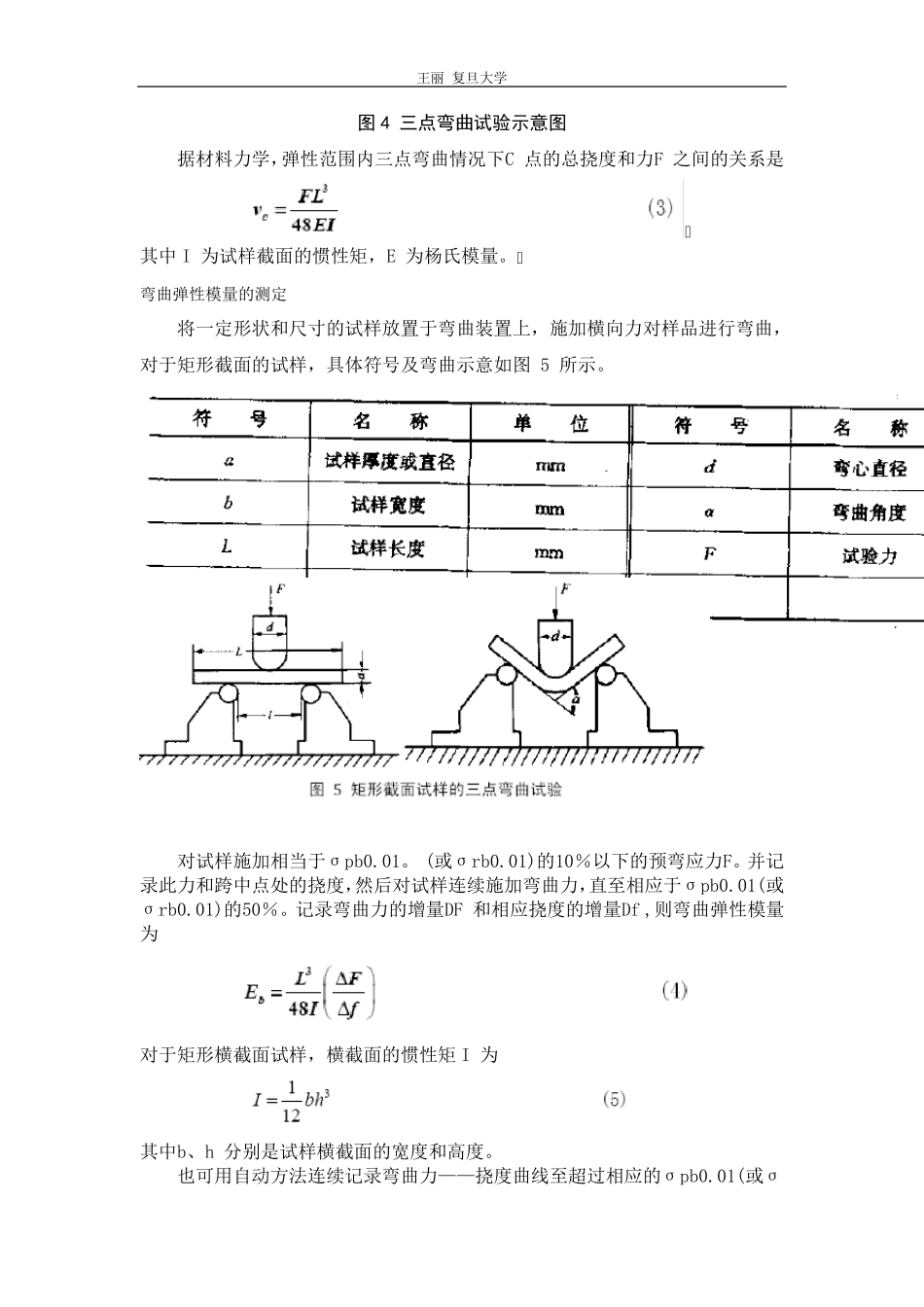

王丽 复旦大学 材料基本力学性能试验—拉伸和弯曲 一、 实验原理 拉伸实验原理 拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉 至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。 对于均匀横截面样品的拉伸过程，如图 1 所示， 图 1 金属试样拉伸示意图 则样品中的应力为 其中A 为样品横截面的面积。应变定义为 其中△l 是试样拉伸变形的长度。 典型的金属拉伸实验曲线见图 2 所示。 王丽 复旦大学 图3 金属拉伸的四个阶段 典型的金属拉伸曲线分为四个阶段，分别如图 3(a)-(d)所示。直线部分的斜率E 就是杨氏模量、σs 点是屈服点。金属拉伸达到屈服点后，开始出现颈缩 现象，接着产生强化后最终断裂。 弯曲实验原理 可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实 验结果测定材料弯曲力学性能。为方便分析，样品的横截面一般为圆形或矩形。 三点弯曲的示意图如图 4 所示。 王丽 复旦大学 图4 三点弯曲试验示意图 据材料力学，弹性范围内三点弯曲情况下C 点的总挠度和力F 之间的关系是 其中I 为试样截面的惯性矩，E 为杨氏模量。弯曲弹性模量的测定 将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲， 对于矩形截面的试样，具体符号及弯曲示意如图 5 所示。 对试样施加相当于σpb0.01。 (或σrb0.01)的10％以下的预弯应力F。并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。记录弯曲力的增量DF 和相应挠度的增量Df ,则弯曲弹性模量为 对于矩形横截面试样，横截面的惯性矩I 为 其中b、h 分别是试样横截面的宽度和高度。 也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σ王丽 复旦大学 rb0.01)的弯曲力。宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图 6 所示。然后利用式(4)计算弯曲弹性模量。 二、试样要求 1.拉伸实验 对厚、薄板材，一般采用矩形试样，其宽度根据产品厚度(通常为0.10-25mm)，采用10,12.5,15,20,25和30mm六种比例试样，尽可能采用lo=5.65（F0）0.5 的短比例试样。试样厚度一般应为原轧制厚度，但在特殊情况下也允许采用四面机加工的试样。通常试样宽度与厚度之比不大于4:1或8:1，对...
