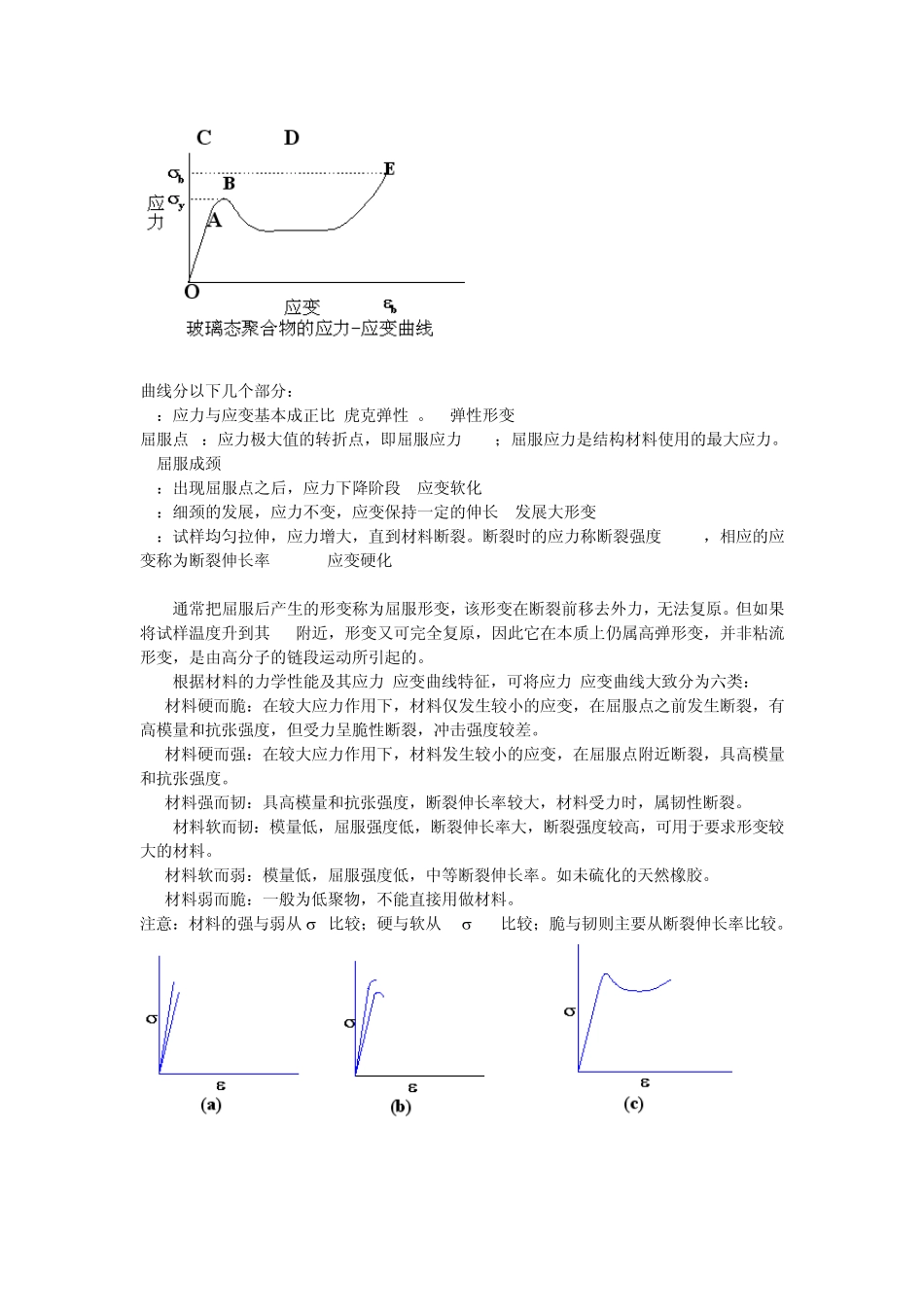

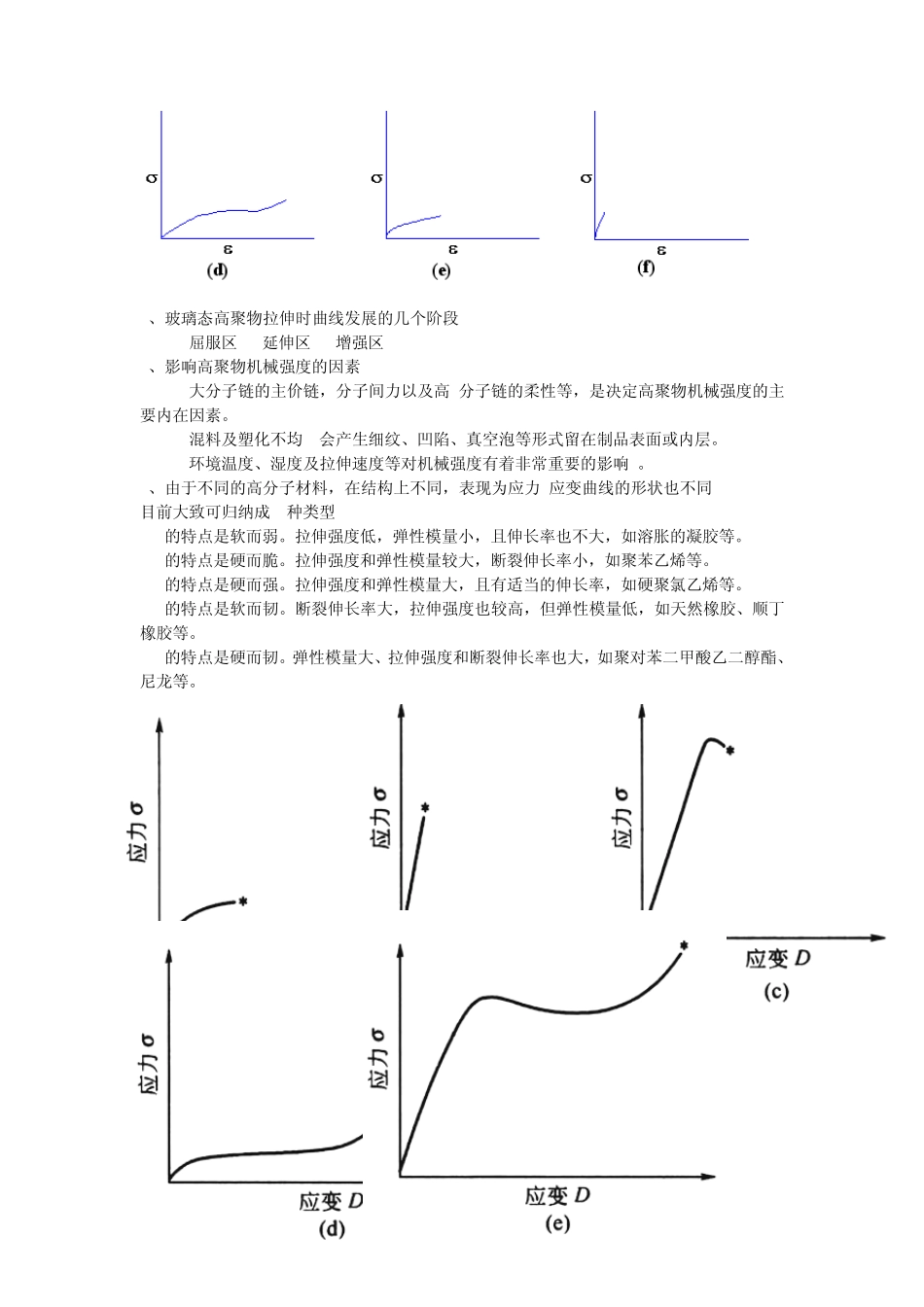

化学化工学院材料化学专业实验报告 实验名称：材料力学性能的测试实验 年级： 1 0 级材料化学 日期: 2 0 1 2 -1 0 -2 5 姓名： 学号： 2 同组人： 一、 预习部分 聚合物材料在拉力作用下的应力-应变测试是一种广泛使用的最基础的力学试验。聚合物的应力-应变曲线提供力学行为的许多重要线索及表征参数（杨氏模量、屈服应力、屈服伸长率、破坏应力、极限伸长率、断裂能等）以评价材料抵抗载荷，抵抗变形和吸收能量的性质优劣；从宽广的试验温度和试验速度范围内测得的应力-应变曲线有助于判断聚合物材料的强弱、软硬、韧脆和粗略估算聚合物所处的状况与拉伸取向、结晶过程，并为设计和应用部门选用最佳材料提供科学依据。 1、应力—应变曲线 拉伸实验是最常用的一种力学实验，由实验测定的应力应变曲线，可以得出评价材料性能的屈服强度，断裂强度和断裂伸长率等表征参数，不同的高聚物、不同的测定条件，测得的应力—应变曲线是不同的。 应力与应变之间的关系，即：Pbd 001 0 0 %tIII E 式中 σ ——应力，MPa； ε ——应变，％； E——弹性模量，MPa； A为屈服点，A点所对应力叫屈服应力或屈服强度。 的为断裂点，D点所对应力角断裂应力或断裂强度 聚合物在温度小于 Tg(非晶态) 下拉伸时，典型的应力-应变曲线(冷拉曲线)如下图 曲线分以下几个部分： OA：应力与应变基本成正比(虎克弹性)。--弹性形变 屈服点 B：应力极大值的转折点，即屈服应力(sy)；屈服应力是结构材料使用的最大应力。--屈服成颈 BC：出现屈服点之后，应力下降阶段--应变软化 CD：细颈的发展，应力不变，应变保持一定的伸长--发展大形变 DE：试样均匀拉伸，应力增大，直到材料断裂。断裂时的应力称断裂强度( sb )，相应的应变称为断裂伸长率(eb) --应变硬化 通常把屈服后产生的形变称为屈服形变，该形变在断裂前移去外力，无法复原。但如果将试样温度升到其 Tg附近，形变又可完全复原，因此它在本质上仍属高弹形变，并非粘流形变，是由高分子的链段运动所引起的。 根据材料的力学性能及其应力-应变曲线特征，可将应力-应变曲线大致分为六类： (a)材料硬而脆：在较大应力作用下，材料仅发生较小的应变，在屈服点之前发生断裂，有高模量和抗张强度，但受力呈脆性断裂，冲击强度较差。 (b)材料硬而强：在较大应力作用下，材料发生较小的应变，在屈服点附近断裂，具高模量和抗张强度。 (c)材料强而韧：...
