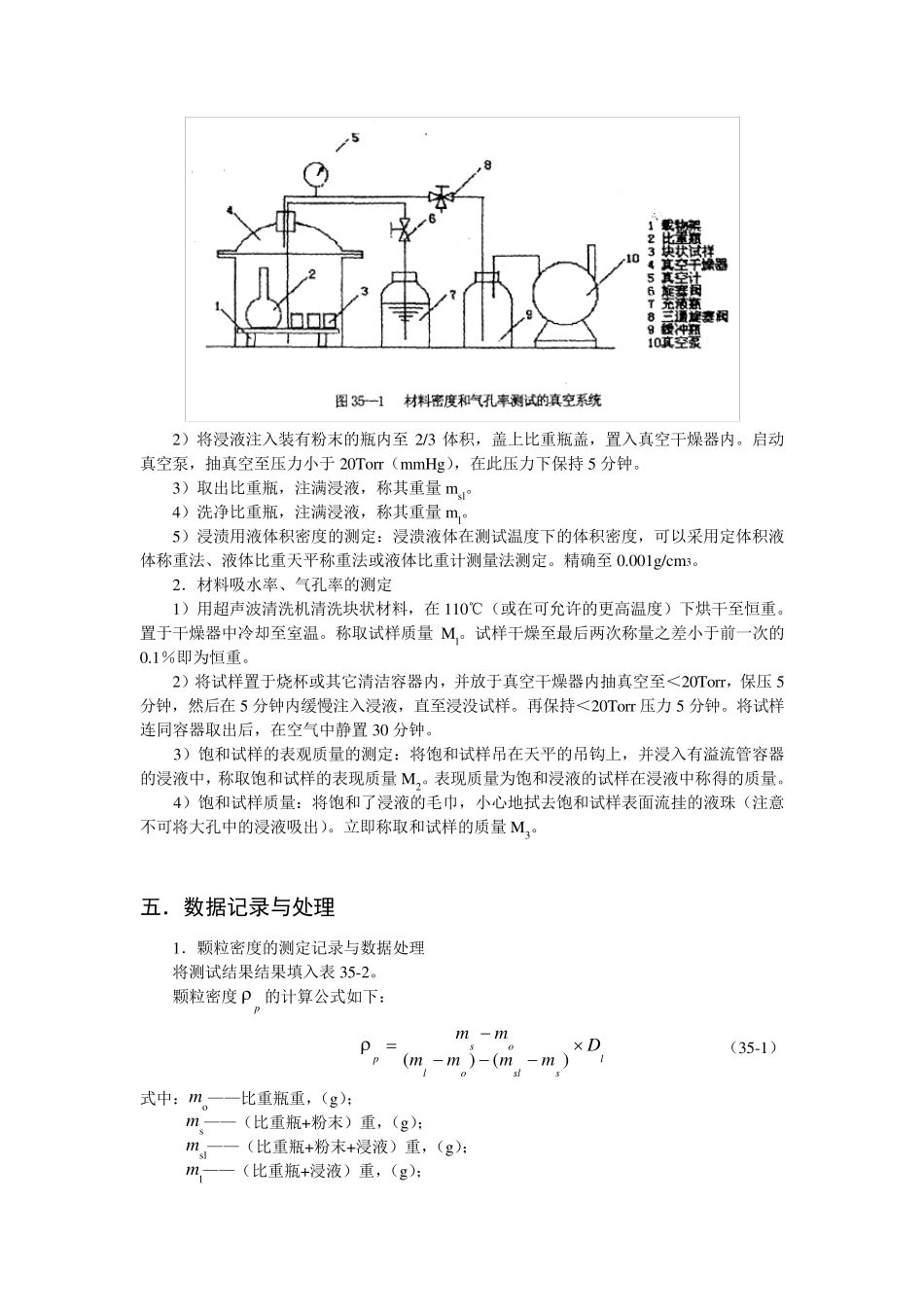

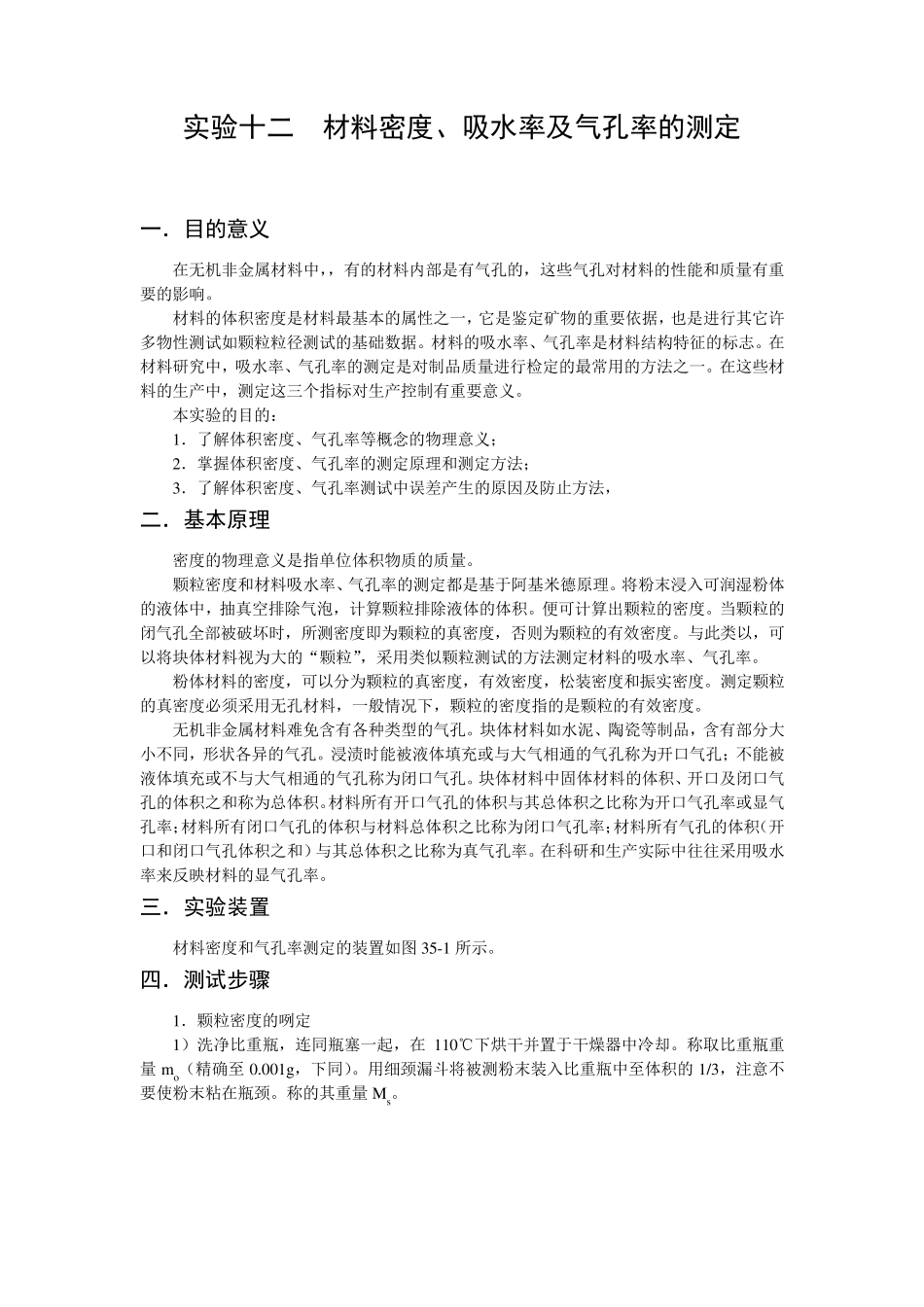

实验十二 材料密度、吸水率及气孔率的测定 一．目的意义 在无机非金属材料中，，有的材料内部是有气孔的，这些气孔对材料的性能和质量有重要的影响。 材料的体积密度是材料最基本的属性之一，它是鉴定矿物的重要依据，也是进行其它许多物性测试如颗粒粒径测试的基础数据。材料的吸水率、气孔率是材料结构特征的标志。在材料研究中，吸水率、气孔率的测定是对制品质量进行检定的最常用的方法之一。在这些材料的生产中，测定这三个指标对生产控制有重要意义。 本实验的目的： 1．了解体积密度、气孔率等概念的物理意义； 2．掌握体积密度、气孔率的测定原理和测定方法； 3．了解体积密度、气孔率测试中误差产生的原因及防止方法， 二．基本原理 密度的物理意义是指单位体积物质的质量。 颗粒密度和材料吸水率、气孔率的测定都是基于阿基米德原理。将粉末浸入可润湿粉体的液体中，抽真空排除气泡，计算颗粒排除液体的体积。便可计算出颗粒的密度。当颗粒的闭气孔全部被破坏时，所测密度即为颗粒的真密度，否则为颗粒的有效密度。与此类以，可以将块体材料视为大的“颗粒”，采用类似颗粒测试的方法测定材料的吸水率、气孔率。 粉体材料的密度，可以分为颗粒的真密度，有效密度，松装密度和振实密度。测定颗粒的真密度必须采用无孔材料，一般情况下，颗粒的密度指的是颗粒的有效密度。 无机非金属材料难免含有各种类型的气孔。块体材料如水泥、陶瓷等制品，含有部分大小不同，形状各异的气孔。浸渍时能被液体填充或与大气相通的气孔称为开口气孔；不能被液体填充或不与大气相通的气孔称为闭口气孔。块体材料中固体材料的体积、开口及闭口气孔的体积之和称为总体积。材料所有开口气孔的体积与其总体积之比称为开口气孔率或显气孔率；材料所有闭口气孔的体积与材料总体积之比称为闭口气孔率；材料所有气孔的体积（开口和闭口气孔体积之和）与其总体积之比称为真气孔率。在科研和生产实际中往往采用吸水率来反映材料的显气孔率。 三．实验装置 材料密度和气孔率测定的装置如图 35-1 所示。 四．测试步骤 1．颗粒密度的咧定 1）洗净比重瓶，连同瓶塞一起，在 110℃下烘干并置于干燥器中冷却。称取比重瓶重量 mo（精确至 0.001g，下同）。用细颈漏斗将被测粉末装入比重瓶中至体积的 1/3，注意不要使粉末粘在瓶颈。称的其重量 Ms。 2）将浸液注入装有粉末的瓶内至 2/3 体积，盖上比重瓶盖，置入真空干燥器内。启动真空泵，抽真空...
