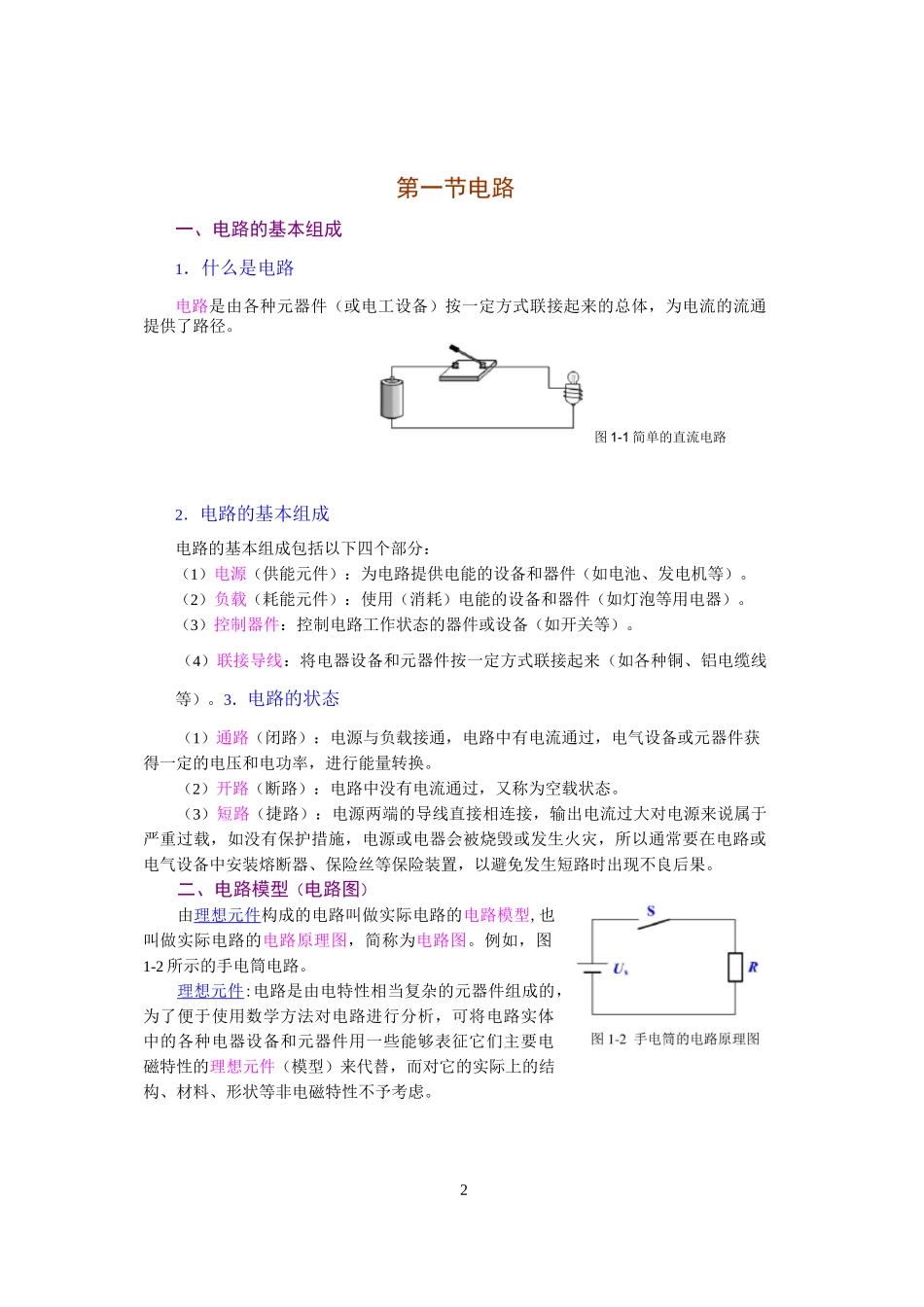

1第一章认识电路1. 电路的基本组成、电路的三种工作状态和额定电压、电流、功率等概念。2. 掌握电流、电压、电功率、电能等基本概念。3. 掌握电阻定律、欧姆定律、焦尔定律，了解电阻与温度的关系。序号内容学时1绪论0.52第一节电路13第二节电流和电压4第三节电阻15第四节部分欧姆定理6第五节电能和电功率1.57本章小结与习题8本章总学时42第一节电路一、电路的基本组成1．什么是电路电路是由各种元器件（或电工设备）按一定方式联接起来的总体，为电流的流通提供了路径。图 1-1 简单的直流电路2．电路的基本组成电路的基本组成包括以下四个部分：（1）电源（供能元件）：为电路提供电能的设备和器件（如电池、发电机等）。（2）负载（耗能元件）：使用（消耗）电能的设备和器件（如灯泡等用电器）。（3）控制器件：控制电路工作状态的器件或设备（如开关等）。（4）联接导线：将电器设备和元器件按一定方式联接起来（如各种铜、铝电缆线等）。3．电路的状态（1）通路（闭路）：电源与负载接通，电路中有电流通过，电气设备或元器件获得一定的电压和电功率，进行能量转换。（2）开路（断路）：电路中没有电流通过，又称为空载状态。（3）短路（捷路）：电源两端的导线直接相连接，输出电流过大对电源来说属于严重过载，如没有保护措施，电源或电器会被烧毁或发生火灾，所以通常要在电路或电气设备中安装熔断器、保险丝等保险装置，以避免发生短路时出现不良后果。二、电路模型（电路图）由理想元件构成的电路叫做实际电路的电路模型,也叫做实际电路的电路原理图，简称为电路图。例如，图1-2 所示的手电筒电路。理想元件:电路是由电特性相当复杂的元器件组成的，为了便于使用数学方法对电路进行分析，可将电路实体中的各种电器设备和元器件用一些能够表征它们主要电磁特性的理想元件（模型）来代替，而对它的实际上的结构、材料、形状等非电磁特性不予考虑。3表常用理想元件及符号4第二节电流和电压一、电流的基本概念电路中电荷沿着导体的定向运动形成电流，其方向规定为正电荷流动的方向(或负电荷流动的反方向)，其大小等于在单位时间内通过导体横截面的电量，称为电流强度(简称电流)，用符号 I 或 i(t)表示，讨论一般电流时可用符号 i。设在 At=t2—t］时间内，通过导体横截面的电荷量为 Aq=q2—q1,则在 At 时间内的电流强度可用数学公式表示为i(t)=AiAt式中，At 为很小的时间间隔，时间的国际单位制为秒(s)，电量 Aq 的国际单位...
