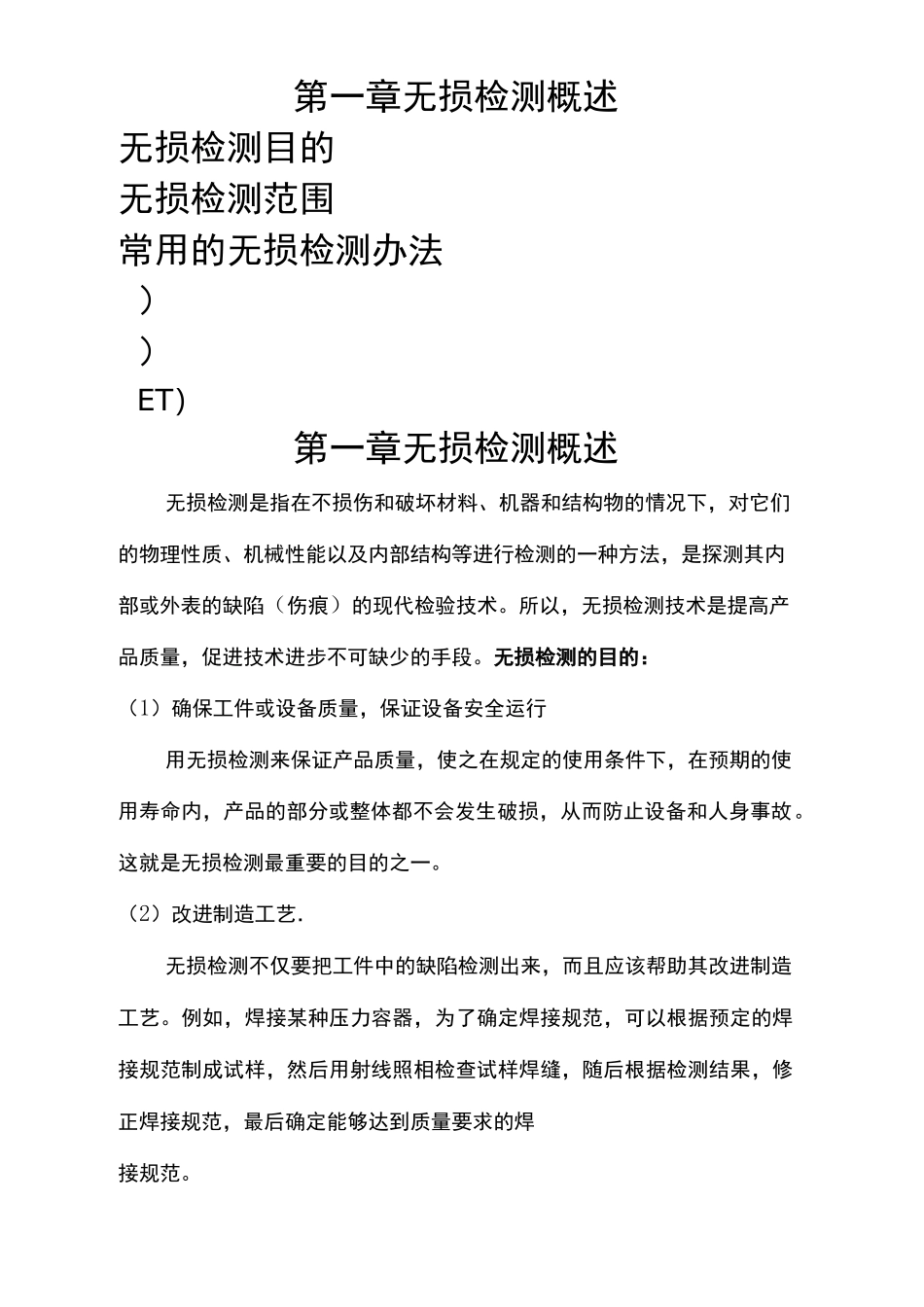

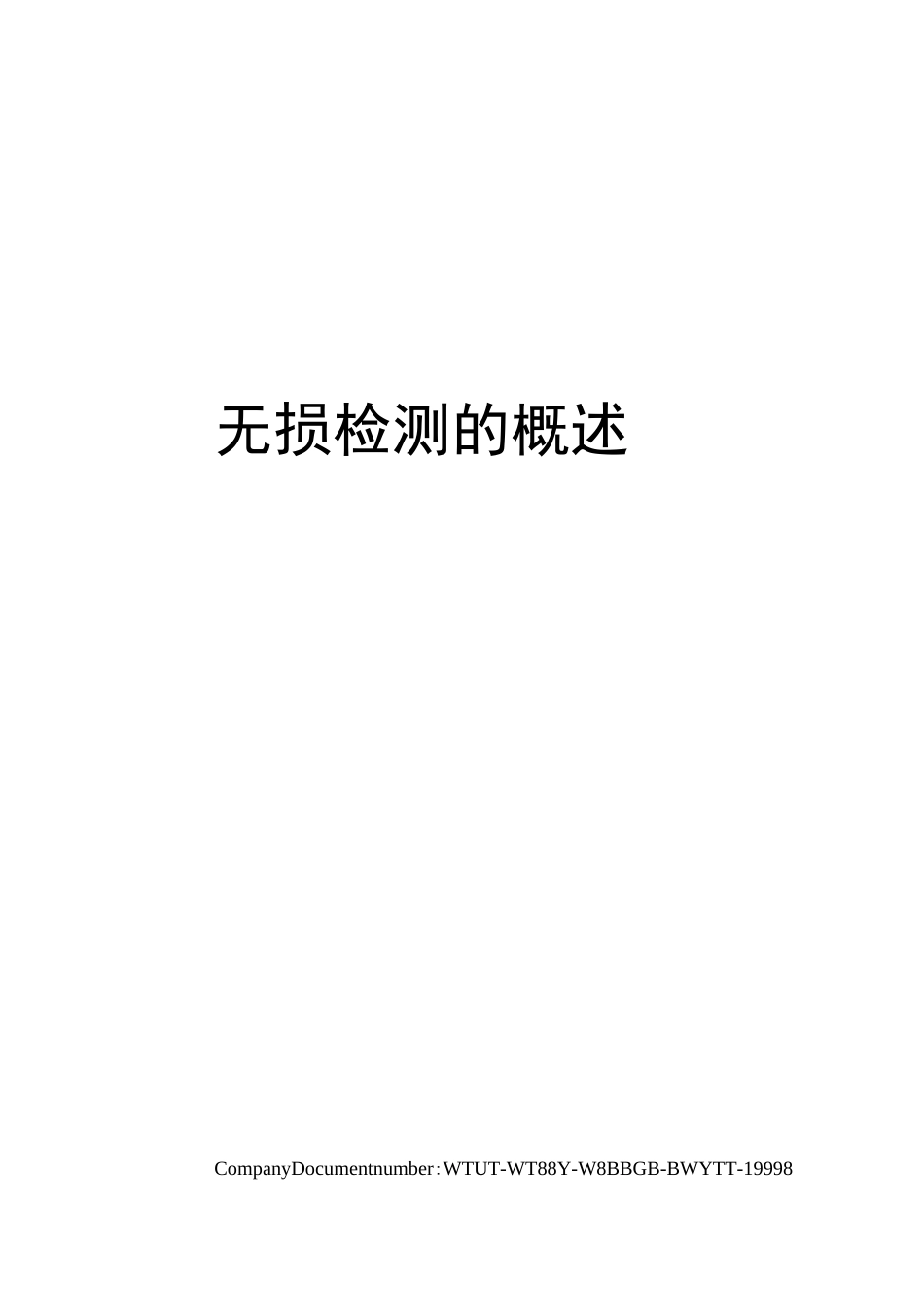

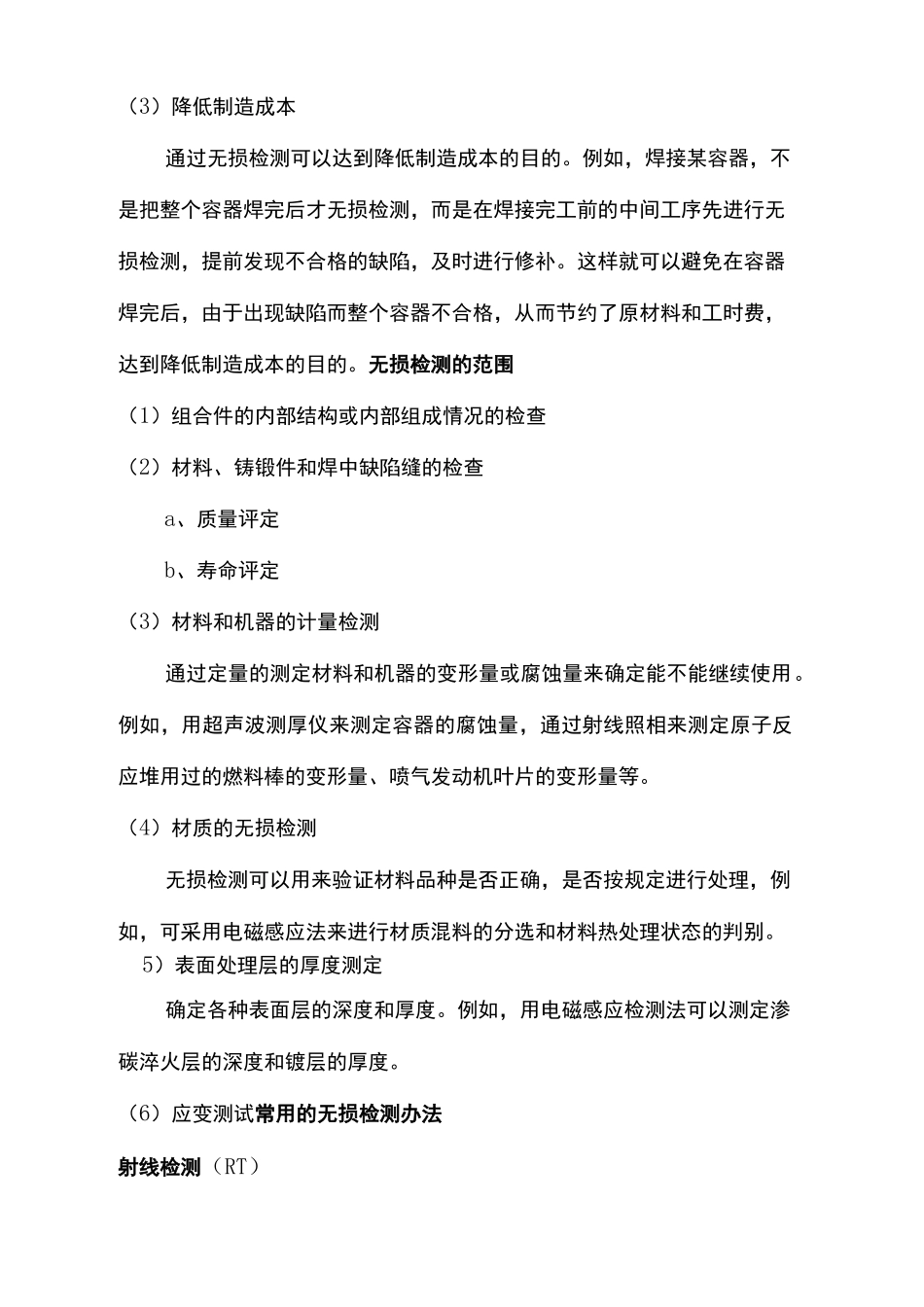

无损检测的概述CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998第一章无损检测概述无损检测目的无损检测范围常用的无损检测办法))ET)第一章无损检测概述无损检测是指在不损伤和破坏材料、机器和结构物的情况下,对它们的物理性质、机械性能以及内部结构等进行检测的一种方法,是探测其内部或外表的缺陷(伤痕)的现代检验技术。所以,无损检测技术是提高产品质量,促进技术进步不可缺少的手段。无损检测的目的:(1)确保工件或设备质量,保证设备安全运行用无损检测来保证产品质量,使之在规定的使用条件下,在预期的使用寿命内,产品的部分或整体都不会发生破损,从而防止设备和人身事故。这就是无损检测最重要的目的之一。(2)改进制造工艺.无损检测不仅要把工件中的缺陷检测出来,而且应该帮助其改进制造工艺。例如,焊接某种压力容器,为了确定焊接规范,可以根据预定的焊接规范制成试样,然后用射线照相检查试样焊缝,随后根据检测结果,修正焊接规范,最后确定能够达到质量要求的焊接规范。(3)降低制造成本通过无损检测可以达到降低制造成本的目的。例如,焊接某容器,不是把整个容器焊完后才无损检测,而是在焊接完工前的中间工序先进行无损检测,提前发现不合格的缺陷,及时进行修补。这样就可以避免在容器焊完后,由于出现缺陷而整个容器不合格,从而节约了原材料和工时费,达到降低制造成本的目的。无损检测的范围(1)组合件的内部结构或内部组成情况的检查(2)材料、铸锻件和焊中缺陷缝的检查a、质量评定b、寿命评定(3)材料和机器的计量检测通过定量的测定材料和机器的变形量或腐蚀量来确定能不能继续使用。例如,用超声波测厚仪来测定容器的腐蚀量,通过射线照相来测定原子反应堆用过的燃料棒的变形量、喷气发动机叶片的变形量等。(4)材质的无损检测无损检测可以用来验证材料品种是否正确,是否按规定进行处理,例如,可采用电磁感应法来进行材质混料的分选和材料热处理状态的判别。5)表面处理层的厚度测定确定各种表面层的深度和厚度。例如,用电磁感应检测法可以测定渗碳淬火层的深度和镀层的厚度。(6)应变测试常用的无损检测办法射线检测(RT)射线检测(探伤)有 X 射线、Y 射线和中子射线等检测方法。它是利用各种射线源对材料的透射性能及不同材料的射线的衰减程度的不同,使底片感光成黑度不同的图像来观察的。射线检测用来检测产品的气孔、夹渣、铸造孔洞等立体缺陷。当裂纹方向与射线平行时就能被...
