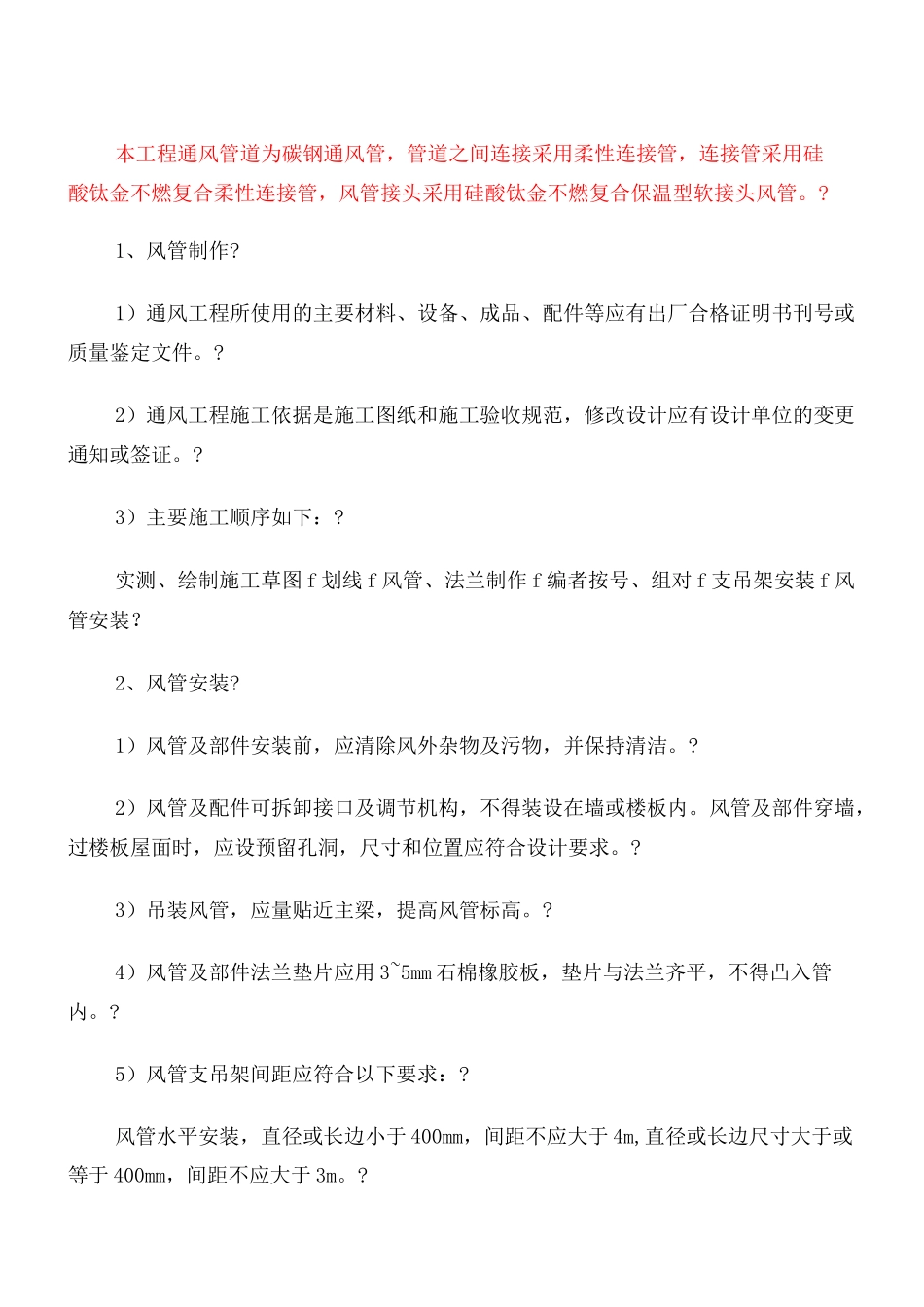

通风工程施工方案GEGROUPsystemofficeroom[GEIHUA16H-GEIHUAGEIHUA8Q8-本工程通风管道为碳钢通风管，管道之间连接采用柔性连接管，连接管采用硅酸钛金不燃复合柔性连接管，风管接头采用硅酸钛金不燃复合保温型软接头风管。?1、风管制作?1）通风工程所使用的主要材料、设备、成品、配件等应有出厂合格证明书刊号或质量鉴定文件。?2）通风工程施工依据是施工图纸和施工验收规范，修改设计应有设计单位的变更通知或签证。?3）主要施工顺序如下：?实测、绘制施工草图 f 划线 f 风管、法兰制作 f 编者按号、组对 f 支吊架安装 f 风管安装？2、风管安装?1）风管及部件安装前，应清除风外杂物及污物，并保持清洁。?2）风管及配件可拆卸接口及调节机构，不得装设在墙或楼板内。风管及部件穿墙，过楼板屋面时，应设预留孔洞，尺寸和位置应符合设计要求。?3）吊装风管，应量贴近主梁，提高风管标高。?4）风管及部件法兰垫片应用 3~5mm 石棉橡胶板，垫片与法兰齐平，不得凸入管内。?5）风管支吊架间距应符合以下要求：?风管水平安装，直径或长边小于 400mm，间距不应大于 4m,直径或长边尺寸大于或等于 400mm，间距不应大于 3m。?6）连接法兰的螺栓应均匀拧紧，螺母应在同一侧。?7）所有风管与设备连接处均应有不燃性伸缩软接管，其长不应小于 100?-?150mm。?8）明装风管水平安装，水平度的偏差，每米不应大于 3mm，全长不应大于 20mm，明装风管垂直安装，垂直度偏差，每米不应大于 2mm,总偏差不应大于 20mm。9）风管安装用膨胀螺栓固定至吊架时，应符合膨胀螺栓使用技术条件的规定。吊架的吊杆应平直，螺纹完整，支吊架上的螺孔应彩机械加工，禁止应气割开孔。?10）风管安装时应及时进行支吊架的固定和调整，其位置应正确，受力应均匀。支吊架不得设置在风管部件上。?3、风管穿墙安装?1）应有厚度不小于 1.Omm 的钢板制成的防护套。？2）防护套应高出墙面 50T00mm。?4、调整风管水平度、垂直度?1）水平风管安装后的不水平度的允许偏差为每米不应大于 3mm，总偏差不应大于20mm。?2）垂直风管安装后不垂直允许偏差为每米不应大于 2mm，总偏差不应大于20mm。?3）将已调整好水平度、垂直度的风管安装抱卡固定。5、部件安装?风管上的附属部件包括阀门（280°C 防火阀、电动密闭对开多叶调节阀、蝶阀、阻逆阀）以及铝板网、排气等。?1）风管上所有阀门应安装在便于操作的部位，阀门安装方向、位置应正确。易熔件应迎气流方向，安装后应作...
