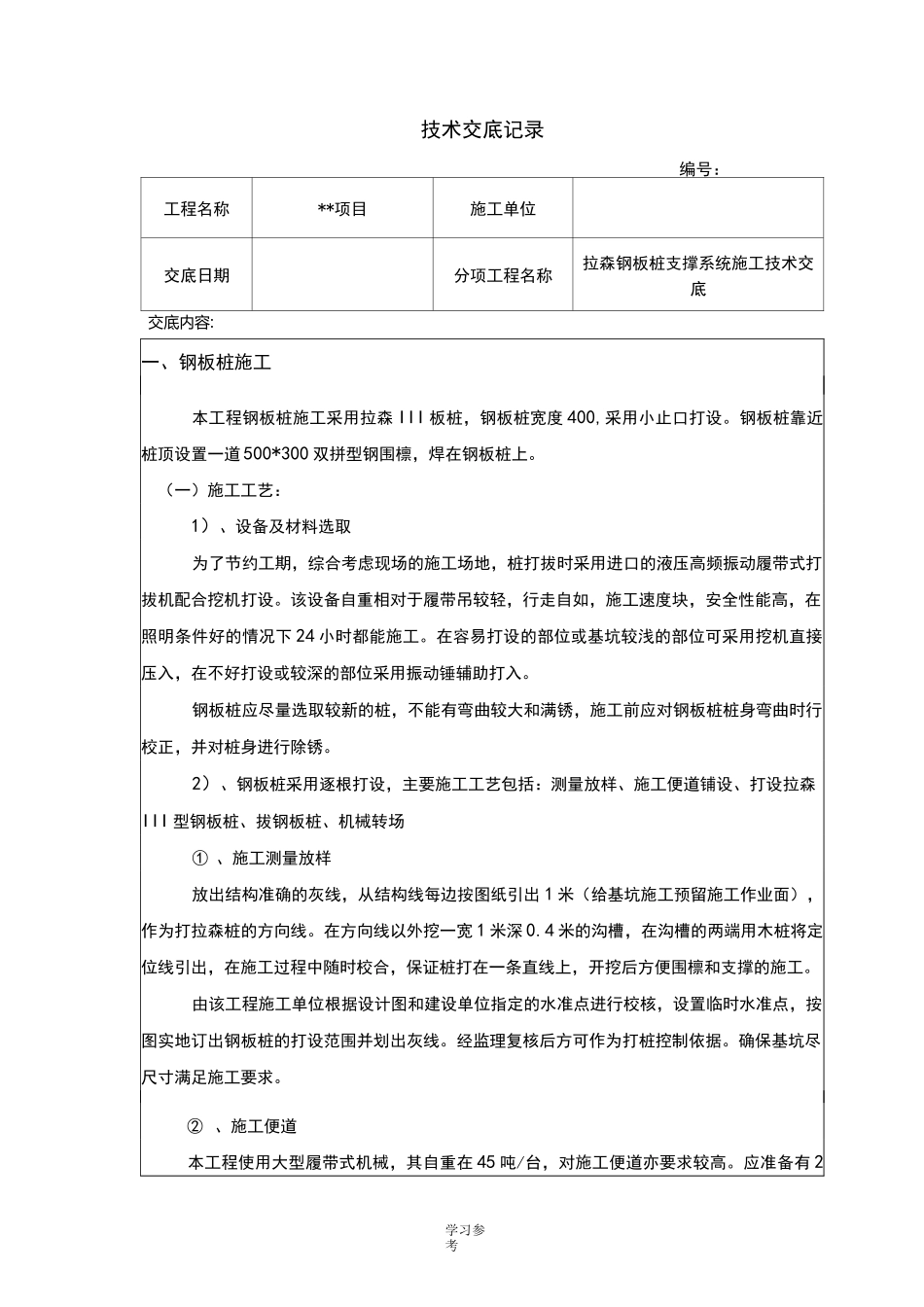

学习参考技术交底记录编号：工程名称**项目施工单位交底日期分项工程名称拉森钢板桩支撑系统施工技术交底交底内容:一、钢板桩施工本工程钢板桩施工采用拉森 III 板桩，钢板桩宽度 400,采用小止口打设。钢板桩靠近桩顶设置一道 500*300 双拼型钢围檩，焊在钢板桩上。（一）施工工艺：1）、设备及材料选取为了节约工期，综合考虑现场的施工场地，桩打拔时采用进口的液压高频振动履带式打拔机配合挖机打设。该设备自重相对于履带吊较轻，行走自如，施工速度块，安全性能高，在照明条件好的情况下 24 小时都能施工。在容易打设的部位或基坑较浅的部位可采用挖机直接压入，在不好打设或较深的部位采用振动锤辅助打入。钢板桩应尽量选取较新的桩，不能有弯曲较大和满锈，施工前应对钢板桩桩身弯曲时行校正，并对桩身进行除锈。2）、钢板桩采用逐根打设，主要施工工艺包括：测量放样、施工便道铺设、打设拉森III 型钢板桩、拔钢板桩、机械转场① 、施工测量放样放出结构准确的灰线，从结构线每边按图纸引出 1 米（给基坑施工预留施工作业面），作为打拉森桩的方向线。在方向线以外挖一宽 1 米深 0.4 米的沟槽，在沟槽的两端用木桩将定位线引出，在施工过程中随时校合，保证桩打在一条直线上，开挖后方便围檩和支撑的施工。由该工程施工单位根据设计图和建设单位指定的水准点进行校核，设置临时水准点，按图实地订出钢板桩的打设范围并划出灰线。经监理复核后方可作为打桩控制依据。确保基坑尽尺寸满足施工要求。② 、施工便道本工程使用大型履带式机械，其自重在 45 吨/台，对施工便道亦要求较高。应准备有 2学习参考0mm 厚铁板或跑道板等，以利于机械在局部不良地段行驶。③ 、导向架的安装在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，扌空制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导向架，亦称“施工围檩”。导向架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为 2.5〜3.5m，双面围檩之间的间距不宜过大，一般略比板桩墙厚度大 8〜15mm。安装导向架时应注意以下几点：1.采用经纬仪和水平仪控制和调整导梁的位置。2. 导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高施工工效。3. 导梁不能随着钢板桩的打设而产生下沉和变形。4. 导梁的位置应尽量垂直，并不能与钢板桩碰撞。④ 、拉森钢板桩打设采用履带吊或挖机配用高频低幅液压振动打桩...
