降水井技术交底(反循环钻机)

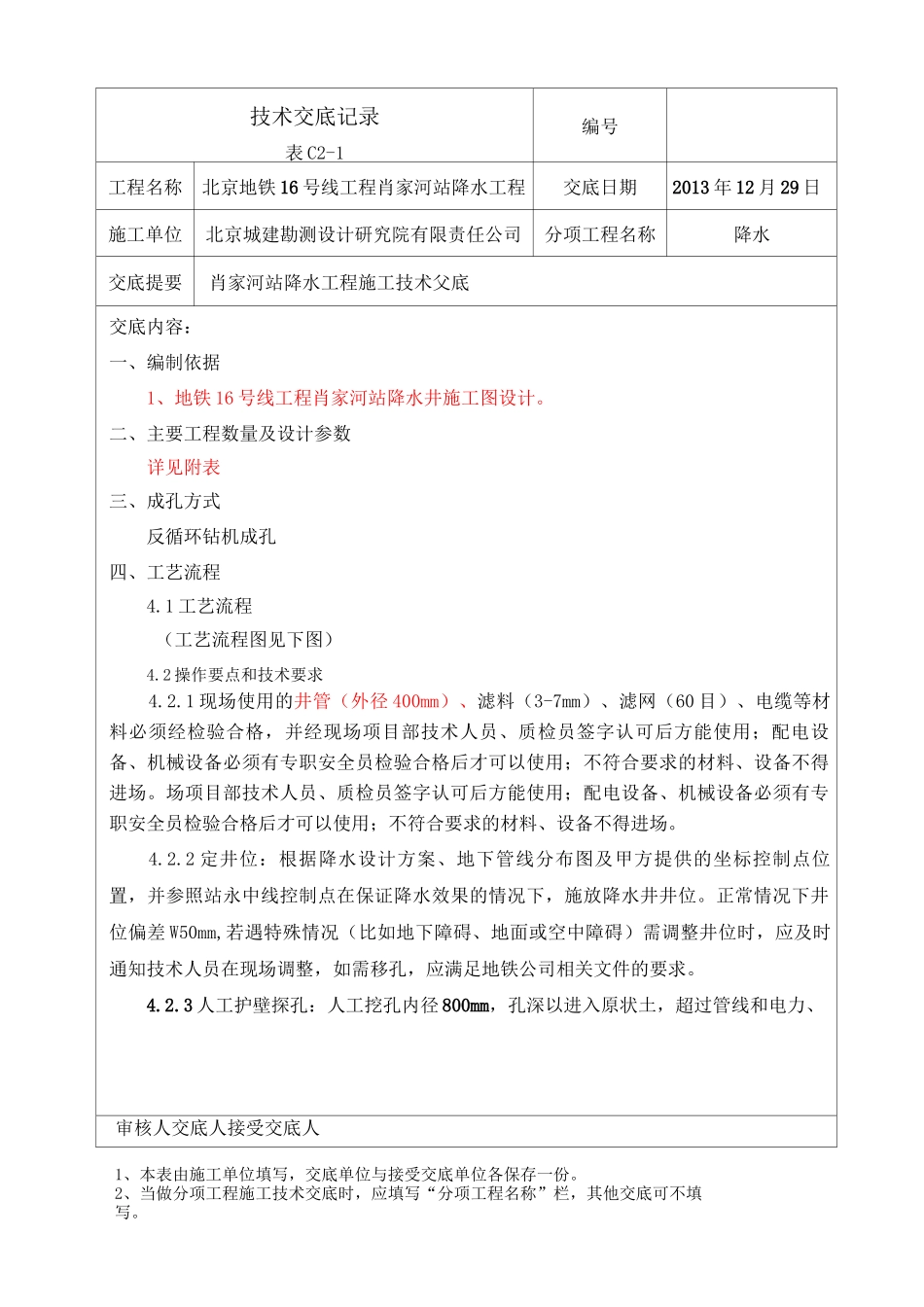

降水井技术交底(反循环钻机)_第1页
1/12
降水井技术交底(反循环钻机)_第2页
2/12
降水井技术交底(反循环钻机)_第3页
3/12
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他交底可不填写。技术交底记录表 C2-1编号工程名称北京地铁 16 号线工程肖家河站降水工程交底日期2013 年 12 月 29 日施工单位北京城建勘测设计研究院有限责任公司分项工程名称降水交底提要肖家河站降水工程施工技术父底交底内容:一、编制依据1、地铁 16 号线工程肖家河站降水井施工图设计。二、主要工程数量及设计参数详见附表三、成孔方式反循环钻机成孔四、工艺流程4.1 工艺流程(工艺流程图见下图)4.2 操作要点和技术要求4.2.1 现场使用的井管(外径 400mm)、滤料(3-7mm)、滤网(60 目)、电缆等材料必须经检验合格,并经现场项目部技术人员、质检员签字认可后方能使用;配电设备、机械设备必须有专职安全员检验合格后才可以使用;不符合要求的材料、设备不得进场。场项目部技术人员、质检员签字认可后方能使用;配电设备、机械设备必须有专职安全员检验合格后才可以使用;不符合要求的材料、设备不得进场。4.2.2 定井位:根据降水设计方案、地下管线分布图及甲方提供的坐标控制点位置,并参照站永中线控制点在保证降水效果的情况下,施放降水井井位。正常情况下井位偏差 W50mm,若遇特殊情况(比如地下障碍、地面或空中障碍)需调整井位时,应及时通知技术人员在现场调整,如需移孔,应满足地铁公司相关文件的要求。4.2.3 人工护壁探孔:人工挖孔内径 800mm,孔深以进入原状土,超过管线和电力、审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他交底可不填写。同一水平面的护壁圈任意直径的极差不得大查明交底人接受交底人技术交底记录表 C2-1编号工程名称北京地铁 16 号线工程肖家河站降水工程交底日期2013 年 12 月 29 日施工单位北京城建勘测设计研究院有限责任公司分项工程名称降水交底提要肖家河站降水工程施工技术父底交底内容:热力隧道埋深为准。护壁混凝土强度不能低于 C20,护壁厚度不小于 100mm,上下节搭接长度不小于 100mm,混凝土要保证密实,做各种警示标志施工准备钻孔至设计孔深下井管、填滤料洗井、补滤料、上部封井恢复地面原貌降水井施工流程1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”...
