氟丙烷有管网气体灭火系统技术方案

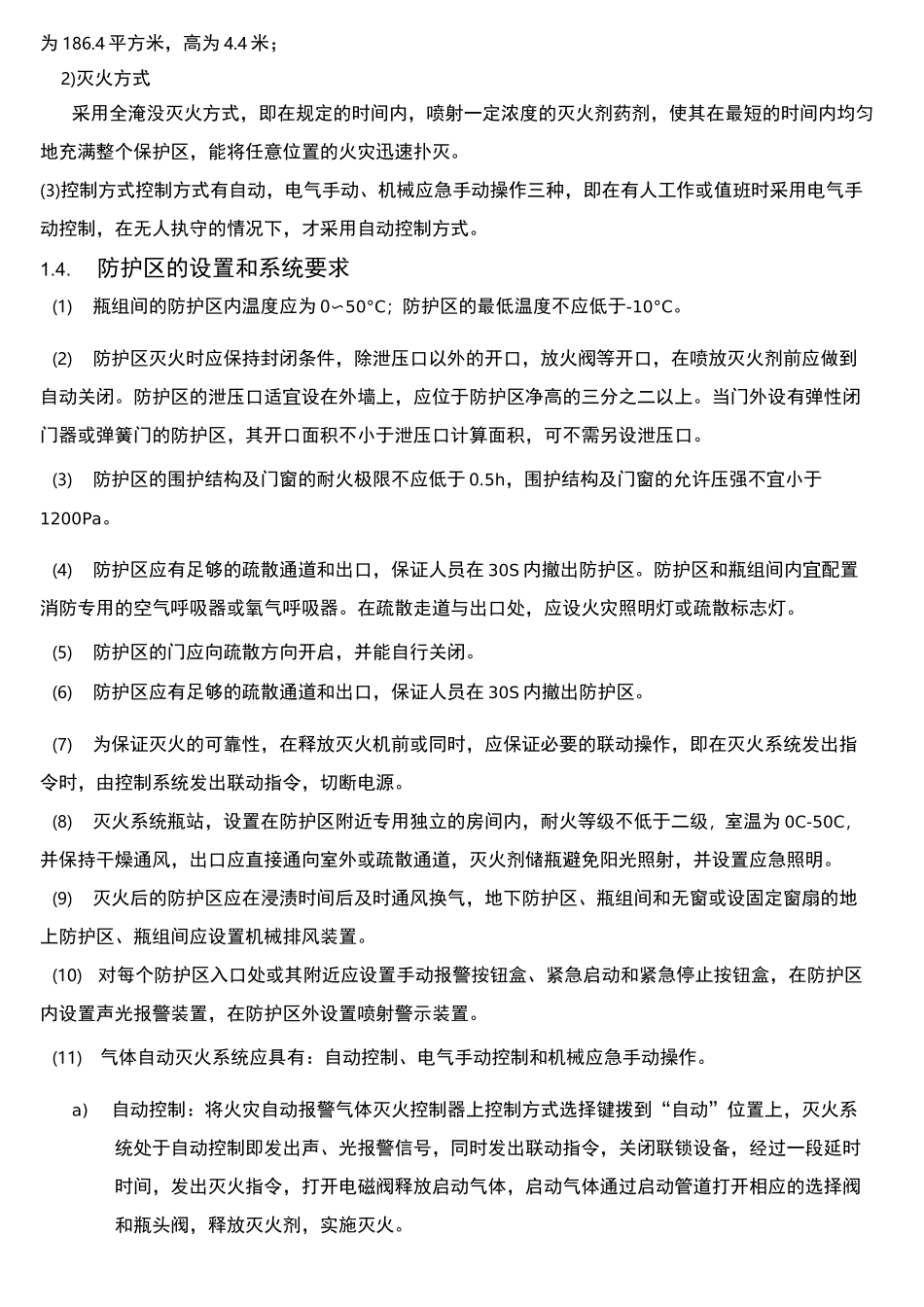

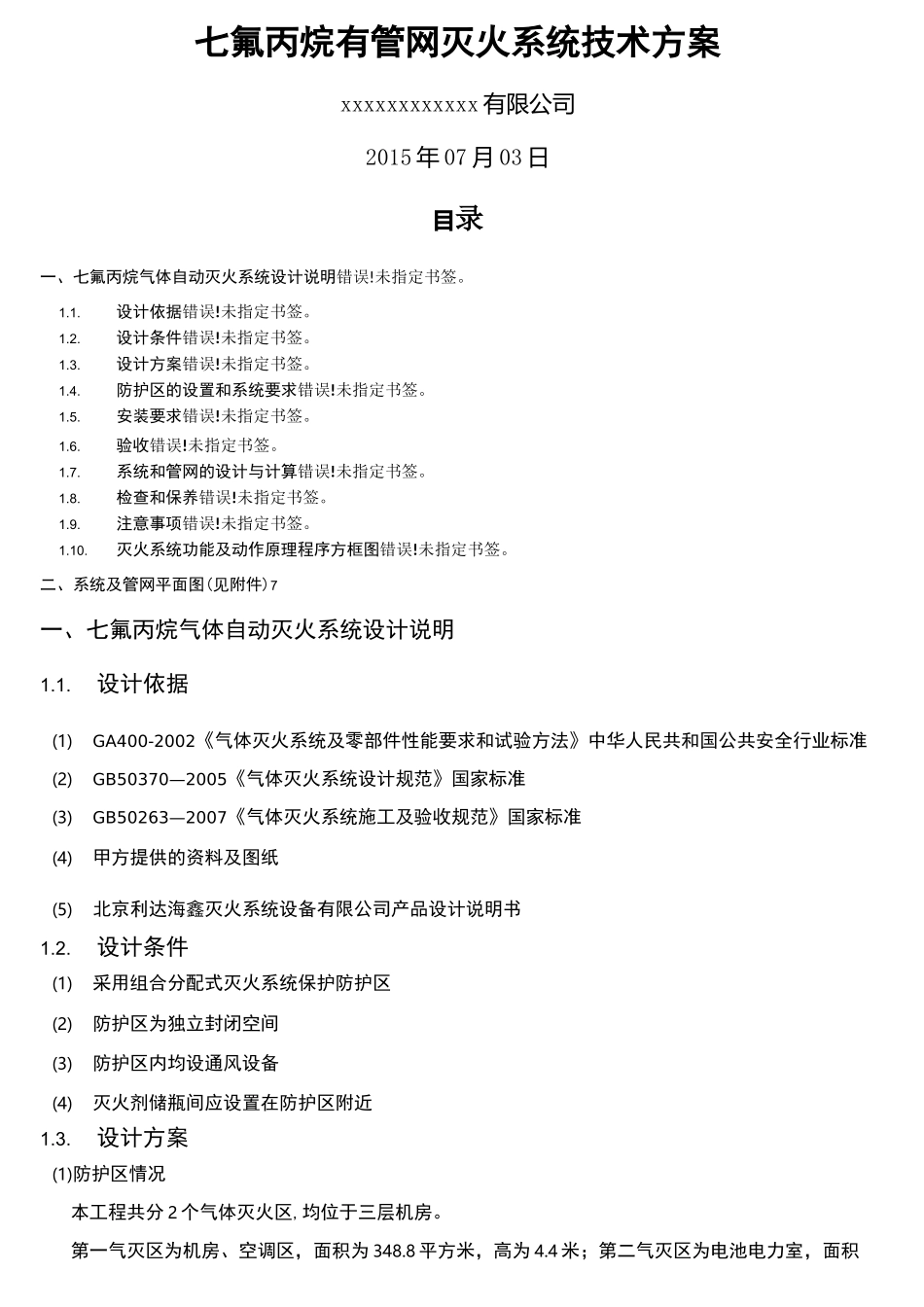

氟丙烷有管网气体灭火系统技术方案（总 8 页）-CAL-FENGHAI.-(YICAI)-CompanyO-CAL-本页仅作为文档封面，使七氟丙烷有管网灭火系统技术方案xxxxxxxxxxxx 有限公司2015 年 07 月 03 日目录一、七氟丙烷气体自动灭火系统设计说明错误!未指定书签。1.1.设计依据错误!未指定书签。1.2.设计条件错误!未指定书签。1.3.设计方案错误!未指定书签。1.4.防护区的设置和系统要求错误!未指定书签。1.5.安装要求错误!未指定书签。1.6.验收错误!未指定书签。1.7.系统和管网的设计与计算错误!未指定书签。1.8.检查和保养错误!未指定书签。1.9.注意事项错误!未指定书签。1.10.灭火系统功能及动作原理程序方框图错误!未指定书签。二、系统及管网平面图(见附件)7一、七氟丙烷气体自动灭火系统设计说明1.1.设计依据(1)GA400-2002《气体灭火系统及零部件性能要求和试验方法》中华人民共和国公共安全行业标准(2)GB50370—2005《气体灭火系统设计规范》国家标准(3)GB50263—2007《气体灭火系统施工及验收规范》国家标准(4)甲方提供的资料及图纸(5)北京利达海鑫灭火系统设备有限公司产品设计说明书1.2.设计条件(1)采用组合分配式灭火系统保护防护区(2)防护区为独立封闭空间(3)防护区内均设通风设备(4)灭火剂储瓶间应设置在防护区附近1.3.设计方案(1)防护区情况本工程共分 2 个气体灭火区,均位于三层机房。第一气灭区为机房、空调区，面积为 348.8 平方米，高为 4.4 米；第二气灭区为电池电力室，面积为 186.4 平方米，高为 4.4 米；2)灭火方式采用全淹没灭火方式，即在规定的时间内，喷射一定浓度的灭火剂药剂，使其在最短的时间内均匀地充满整个保护区，能将任意位置的火灾迅速扑灭。(3)控制方式控制方式有自动，电气手动、机械应急手动操作三种，即在有人工作或值班时采用电气手动控制，在无人执守的情况下，才采用自动控制方式。1.4.防护区的设置和系统要求(1)瓶组间的防护区内温度应为 0〜50°C；防护区的最低温度不应低于-10°C。(2)防护区灭火时应保持封闭条件，除泄压口以外的开口，放火阀等开口，在喷放灭火剂前应做到自动关闭。防护区的泄压口适宜设在外墙上，应位于防护区净高的三分之二以上。当门外设有弹性闭门器或弹簧门的防护区，其开口面积不小于泄压口计算面积，可不需另设泄压口。(3)防护区的围护结构及门窗的耐火极限不应低于 0.5h，围护结构及门窗的允许压强不宜小于1200Pa。(4)防护区应有足够的疏散通道和出口，保证人员在 30S ...
