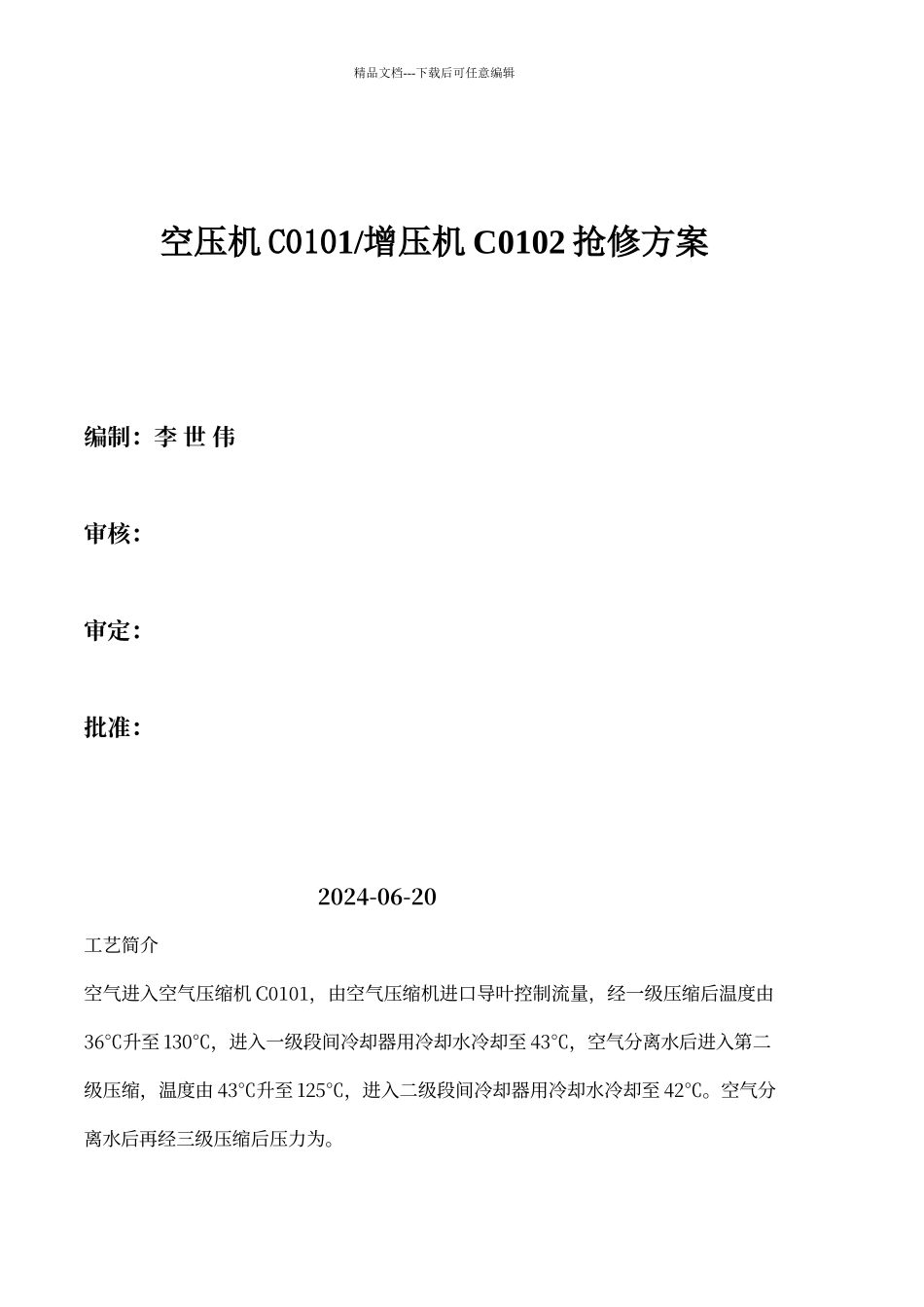

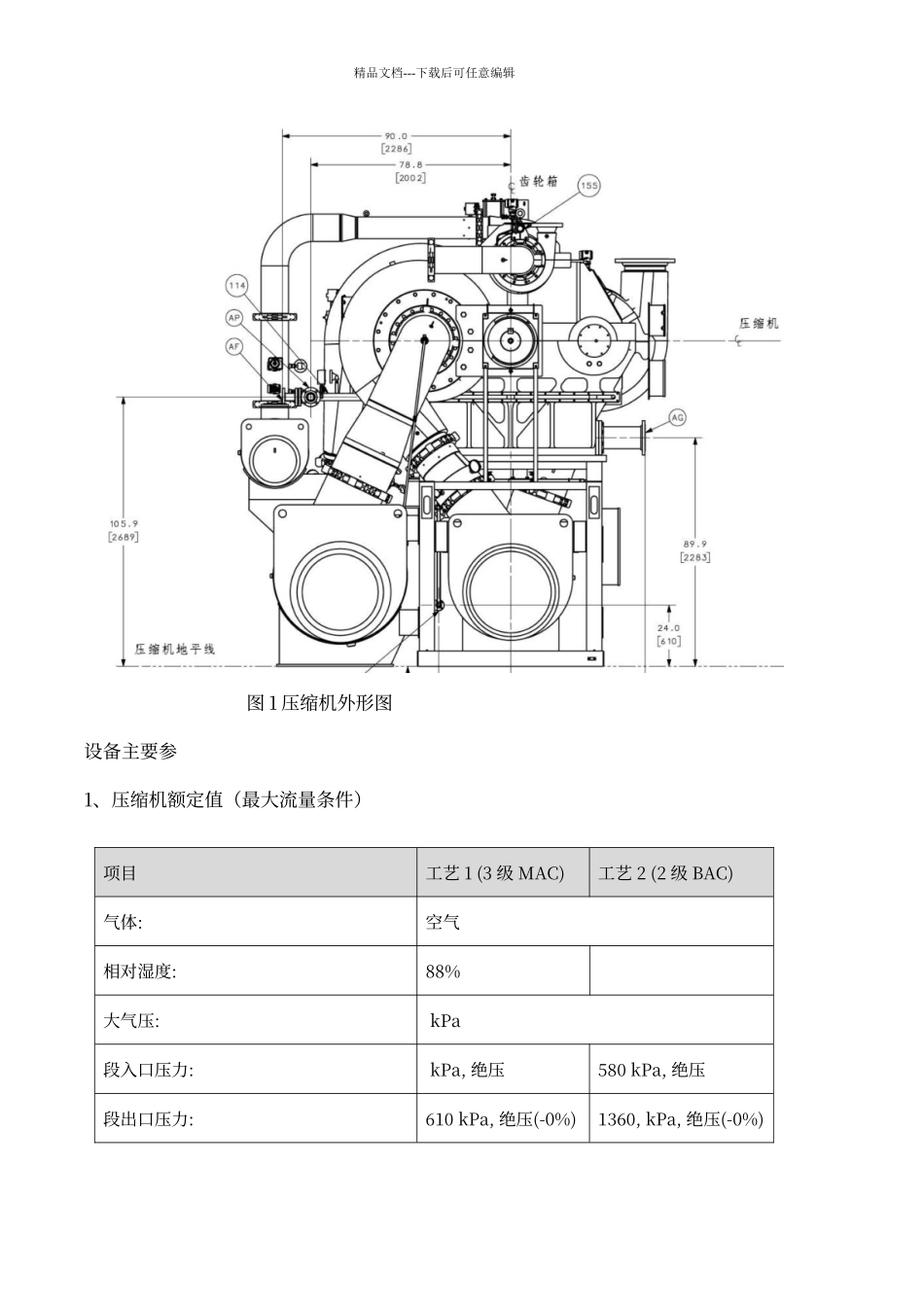

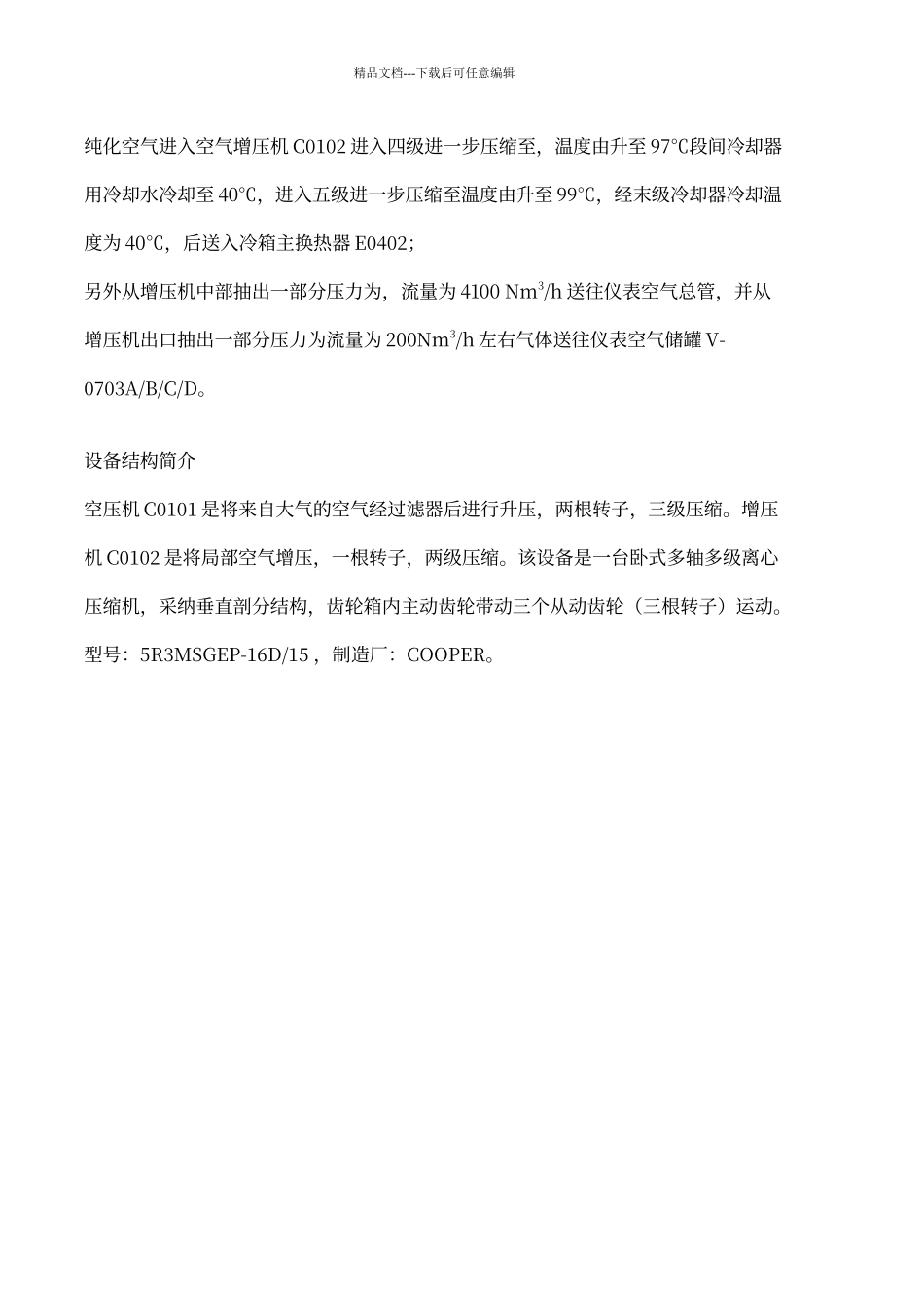

精品文档---下载后可任意编辑空压机 C0101/增压机 C0102 抢修方案编制：李 世 伟审核：审定：批准： 2024-06-20工艺简介空气进入空气压缩机 C0101，由空气压缩机进口导叶控制流量，经一级压缩后温度由36℃升至 130℃，进入一级段间冷却器用冷却水冷却至 43℃，空气分离水后进入第二级压缩，温度由 43℃升至 125℃，进入二级段间冷却器用冷却水冷却至 42℃。空气分离水后再经三级压缩后压力为。精品文档---下载后可任意编辑纯化空气进入空气增压机 C0102 进入四级进一步压缩至，温度由升至 97℃段间冷却器用冷却水冷却至 40℃，进入五级进一步压缩至温度由升至 99℃，经末级冷却器冷却温度为 40℃，后送入冷箱主换热器 E0402；另外从增压机中部抽出一部分压力为，流量为 4100 Nm3/h 送往仪表空气总管，并从增压机出口抽出一部分压力为流量为 200Nm3/h 左右气体送往仪表空气储罐 V-0703A/B/C/D。设备结构简介空压机 C0101 是将来自大气的空气经过滤器后进行升压，两根转子，三级压缩。增压机 C0102 是将局部空气增压，一根转子，两级压缩。该设备是一台卧式多轴多级离心压缩机，采纳垂直剖分结构，齿轮箱内主动齿轮带动三个从动齿轮（三根转子）运动。型号：5R3MSGEP-16D/15 ，制造厂：COOPER。精品文档---下载后可任意编辑 图 1 压缩机外形图设备主要参1、压缩机额定值（最大流量条件）项目工艺 1 (3 级 MAC)工艺 2 (2 级 BAC)气体: 空气相对湿度: 88% 大气压: kPa 段入口压力: kPa, 绝压580 kPa, 绝压段出口压力: 610 kPa, 绝压(-0%) 1360, kPa, 绝压(-0%) 精品文档---下载后可任意编辑段入口温度: 36°C 25°C 段出口流量: 86750 Nm3/小时 (-0%) 23700 Nm3/小时(-0%) 冷却剂(水) 温度: 32°C 电机总的输出功率: 8453 kW (包括机械损耗) 输入速度: 1480 rpm 2、设备主要参数：压缩机型号5R3MSGE-16D/15压缩介质空气相对湿度88%原料机进口压力(压缩机进口法兰处) (A)原料机进口温度36 ℃原料机排出流量86750 Nm3/h (100%工况)流量调节范围70%～105%原料机排出压力 MPa (A)原料机排气温度≤105 ℃增压机进口压力(压缩机进口法兰处) MPa (A)增压机进口温度25 ℃增压机中抽流量4100 Nm3/h增压机中抽压力 MPa (A)增压机排出流量23700 Nm3/h (正常工况)精品文档---下载后可任意编辑增压机排出压力 MPa (A)增压机排气温度≤40 ℃各级的进口温度 1 级/2...
