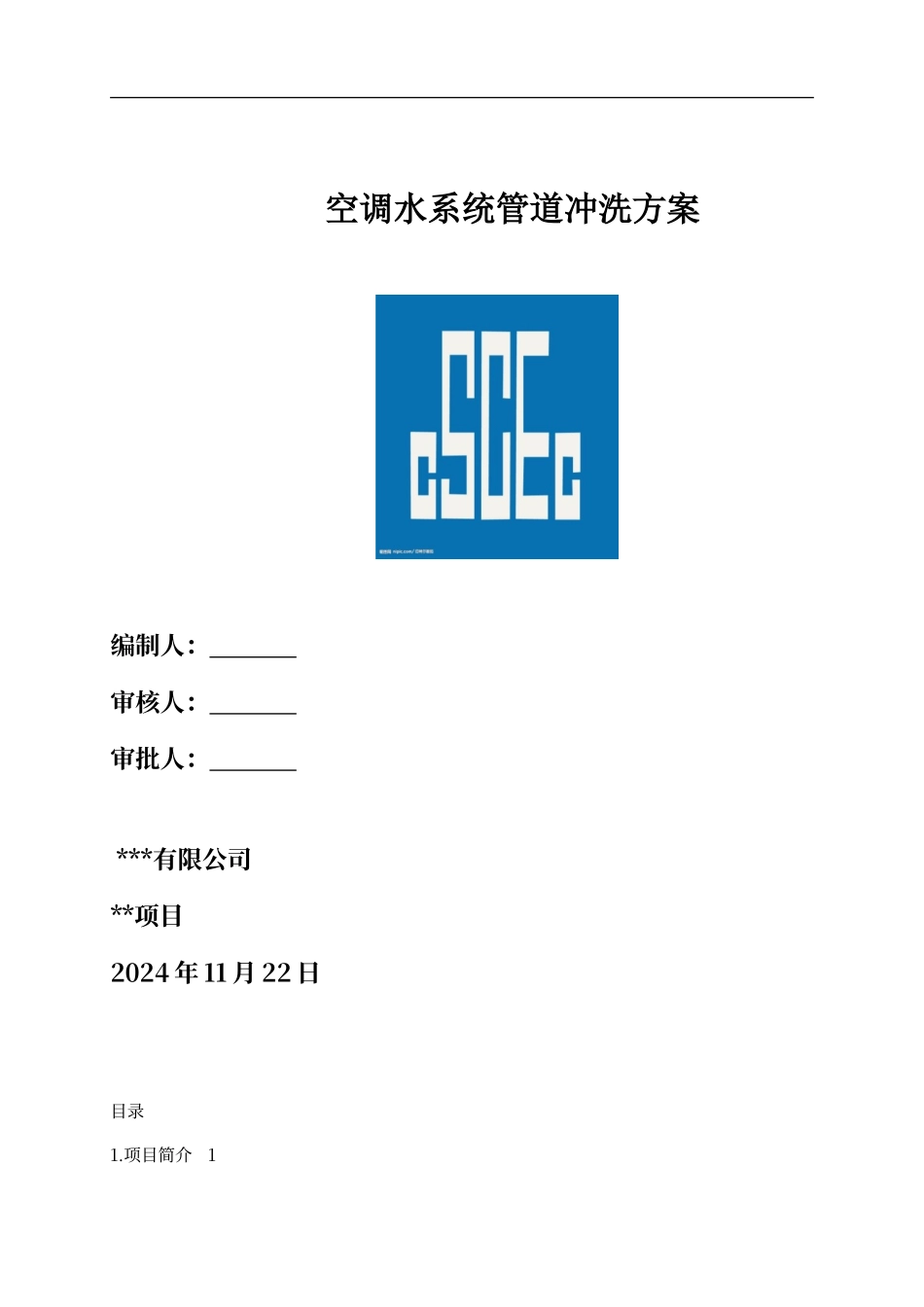

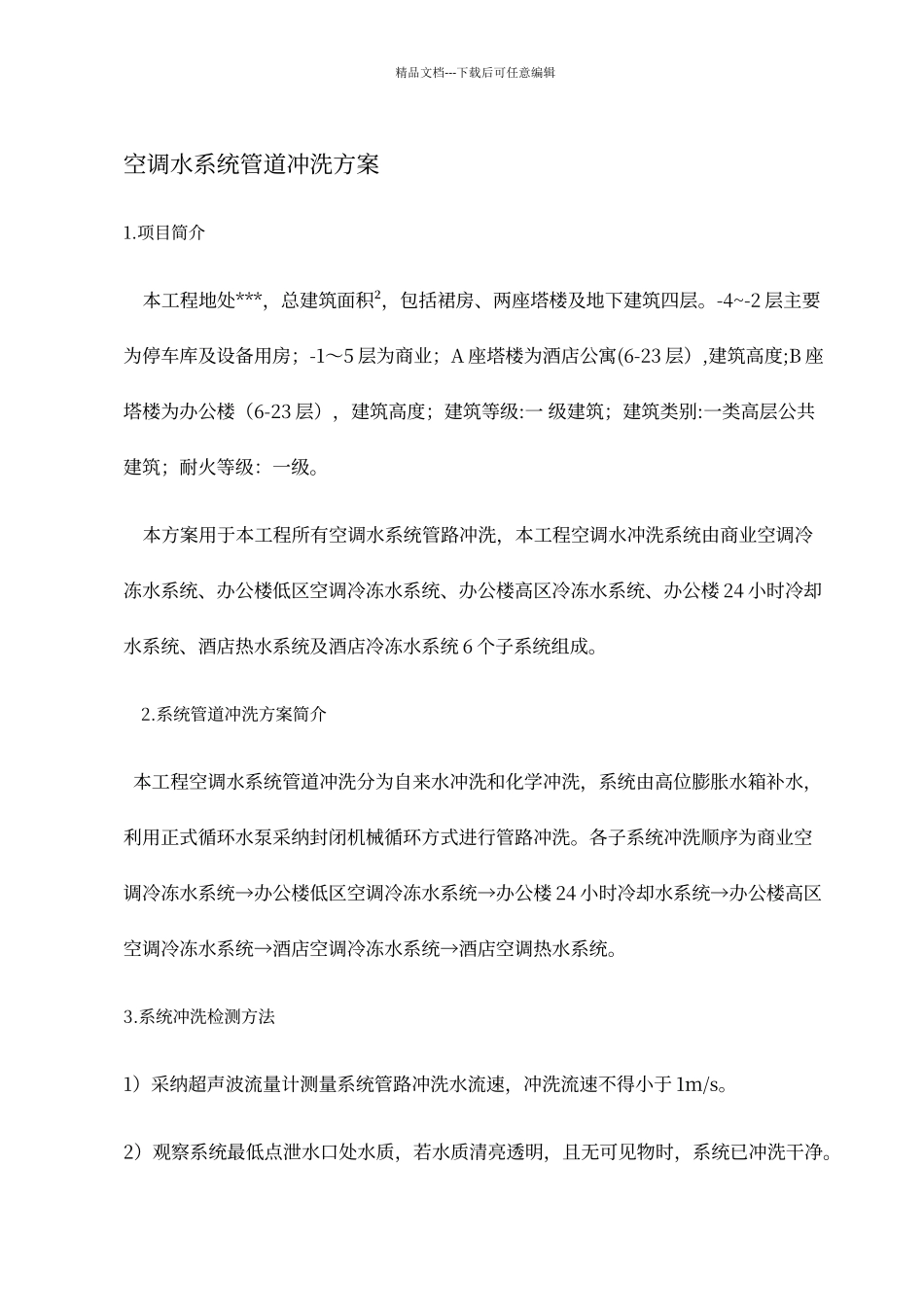

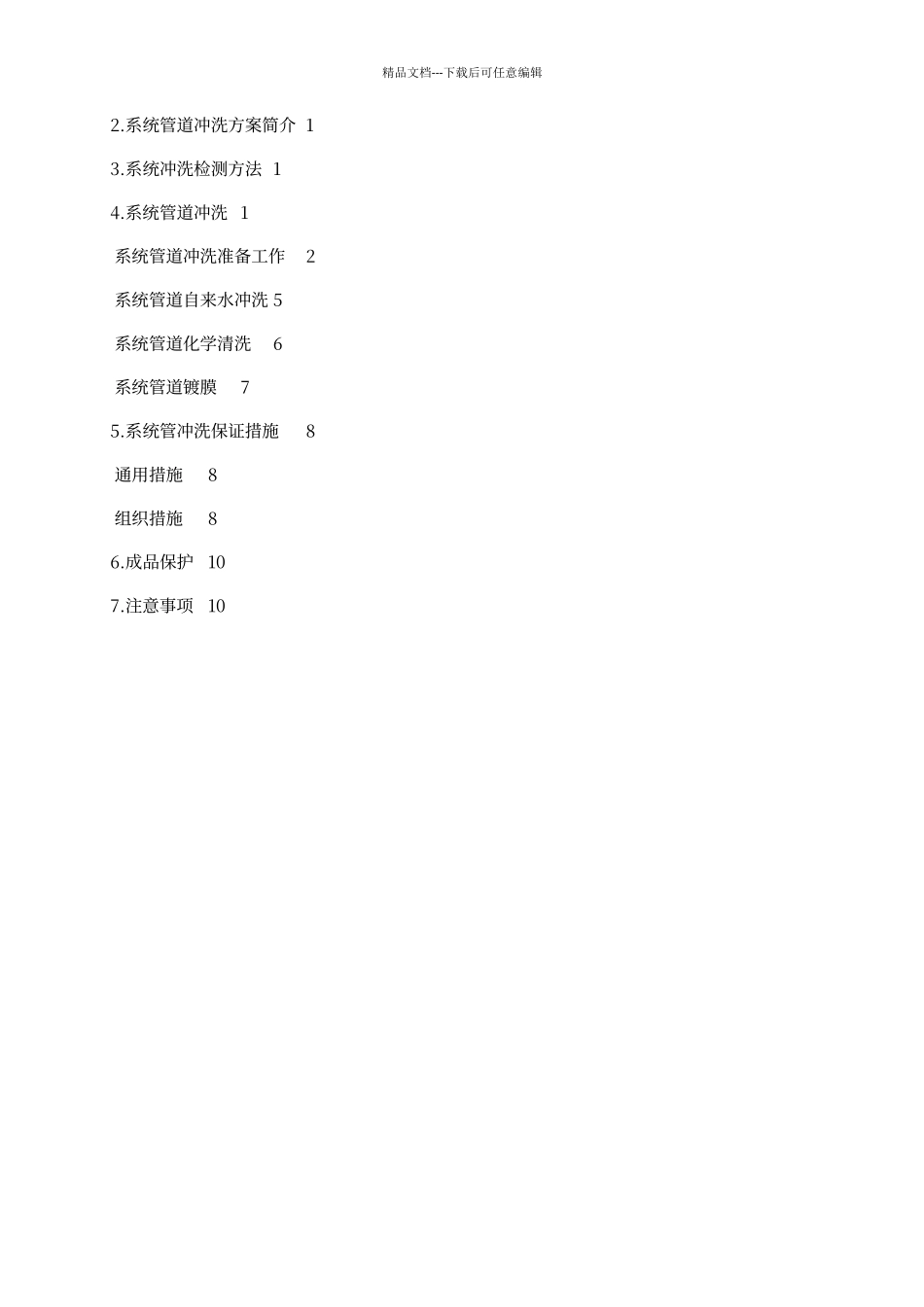

空调水系统管道冲洗方案编制人： 审核人： 审批人： ***有限公司**项目2024 年 11 月 22 日目录1.项目简介1精品文档---下载后可任意编辑2.系统管道冲洗方案简介 13.系统冲洗检测方法 14.系统管道冲洗 1 系统管道冲洗准备工作2 系统管道自来水冲洗 5 系统管道化学清洗6 系统管道镀膜75.系统管冲洗保证措施8 通用措施8 组织措施86.成品保护107.注意事项10精品文档---下载后可任意编辑空调水系统管道冲洗方案1.项目简介 本工程地处***，总建筑面积²，包括裙房、两座塔楼及地下建筑四层。-4~-2 层主要为停车库及设备用房；-1～5 层为商业；A 座塔楼为酒店公寓(6-23 层）,建筑高度;B 座塔楼为办公楼（6-23 层），建筑高度；建筑等级:一 级建筑；建筑类别:一类高层公共建筑；耐火等级：一级。 本方案用于本工程所有空调水系统管路冲洗，本工程空调水冲洗系统由商业空调冷冻水系统、办公楼低区空调冷冻水系统、办公楼高区冷冻水系统、办公楼 24 小时冷却水系统、酒店热水系统及酒店冷冻水系统 6 个子系统组成。 2.系统管道冲洗方案简介 本工程空调水系统管道冲洗分为自来水冲洗和化学冲洗，系统由高位膨胀水箱补水，利用正式循环水泵采纳封闭机械循环方式进行管路冲洗。各子系统冲洗顺序为商业空调冷冻水系统→办公楼低区空调冷冻水系统→办公楼 24 小时冷却水系统→办公楼高区空调冷冻水系统→酒店空调冷冻水系统→酒店空调热水系统。3.系统冲洗检测方法1）采纳超声波流量计测量系统管路冲洗水流速，冲洗流速不得小于 1m/s。2）观察系统最低点泄水口处水质，若水质清亮透明，且无可见物时，系统已冲洗干净。精品文档---下载后可任意编辑3）观察过滤器前后压力表读数来确认过滤器是否堵塞。4）根据业主要求，进行水质第三方检测，提供水质检测报告。4.系统管道冲洗 本工程空调水系统管道冲洗流程如下： 冲洗前准备工作→系统管道自来水冲洗→系统管道化学清洗→系统管道镀膜 系统管道冲洗准备工作 1）对比施工图纸检查现场系统管路是否安装完整，正确； 2）清查系统管路最高点排气阀及最低点泄水阀是否安装完成，打开系统排气阀，关闭泄水阀。 3）安装设备前管道旁通管：本工程空调处理机组、风机盘管、板式换热器、闭式冷却塔以及仪表等不进入系统管道冲洗，管道冲洗前需拆除个系统最不利环路末端空调处理机组、风机盘管、板式换热器、闭式冷却塔以及仪表的供回水管路上前端阀门及仪表，然后用管道做旁通直接...
