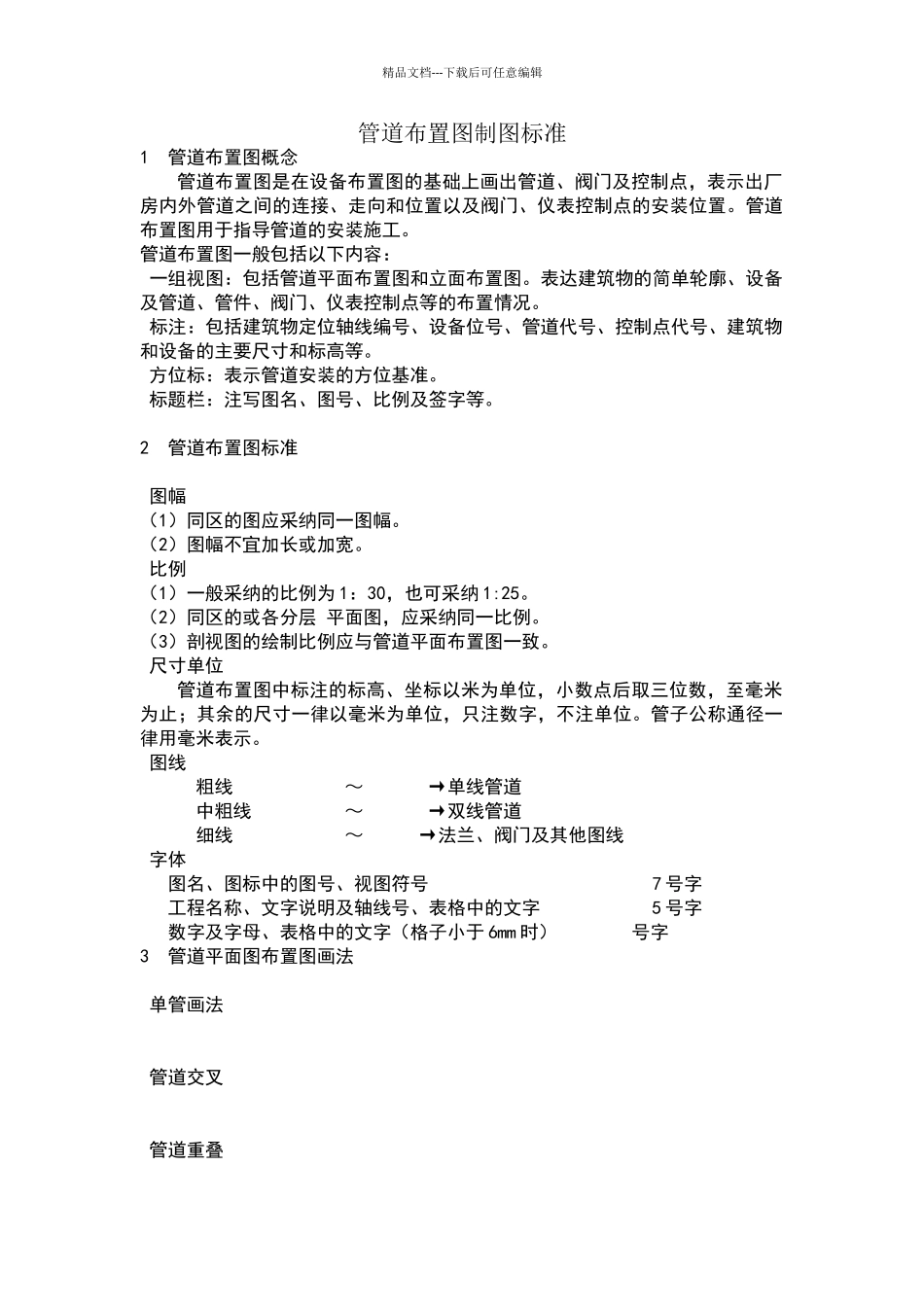

精品文档---下载后可任意编辑管道布置图制图标准1 管道布置图概念管道布置图是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。管道布置图用于指导管道的安装施工。管道布置图一般包括以下内容： 一组视图：包括管道平面布置图和立面布置图。表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。 标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。 方位标：表示管道安装的方位基准。 标题栏：注写图名、图号、比例及签字等。2 管道布置图标准 图幅（1）同区的图应采纳同一图幅。（2）图幅不宜加长或加宽。 比例（1）一般采纳的比例为 1：30，也可采纳 1:25。（2）同区的或各分层 平面图，应采纳同一比例。（3）剖视图的绘制比例应与管道平面布置图一致。 尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。管子公称通径一律用毫米表示。 图线粗线 ～ →单线管道中粗线 ～ →双线管道细线 ～ →法兰、阀门及其他图线 字体图名、图标中的图号、视图符号 7 号字工程名称、文字说明及轴线号、表格中的文字 5 号字数字及字母、表格中的文字（格子小于 6mm 时） 号字3 管道平面图布置图画法 单管画法 管道交叉 管道重叠精品文档---下载后可任意编辑 管道转折 管件及阀门 管架画法4 管道轴测图画法一般规定：（1）管道用粗线绘制，管线、阀门及控制元件等图形符号允许用细线绘制。（2）管线标注中所有的字母和数字应符合 GB/T 14691 的规定。 管路或管段的轴测图应按 GB/T 规定的正等轴测图投影绘制。 当管路或管段平行于直角坐标轴时，其轴测图用平行于对应的轴测轴的直线绘制。 当管路或管段不平行于直角坐标轴时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平面。 当管路或管段的所在平面平行于直角坐标平面的垂直面时，应同时画出其在水平面上的投影及投射平面。见图 1。 当管路或管段的所在平面平行于直角坐标平面的水平面时，应同时画出其在垂直面上投影及投影平面，见图 2。 当管路或管段不平行任何直角坐标平面时，应按图 3 绘制。
