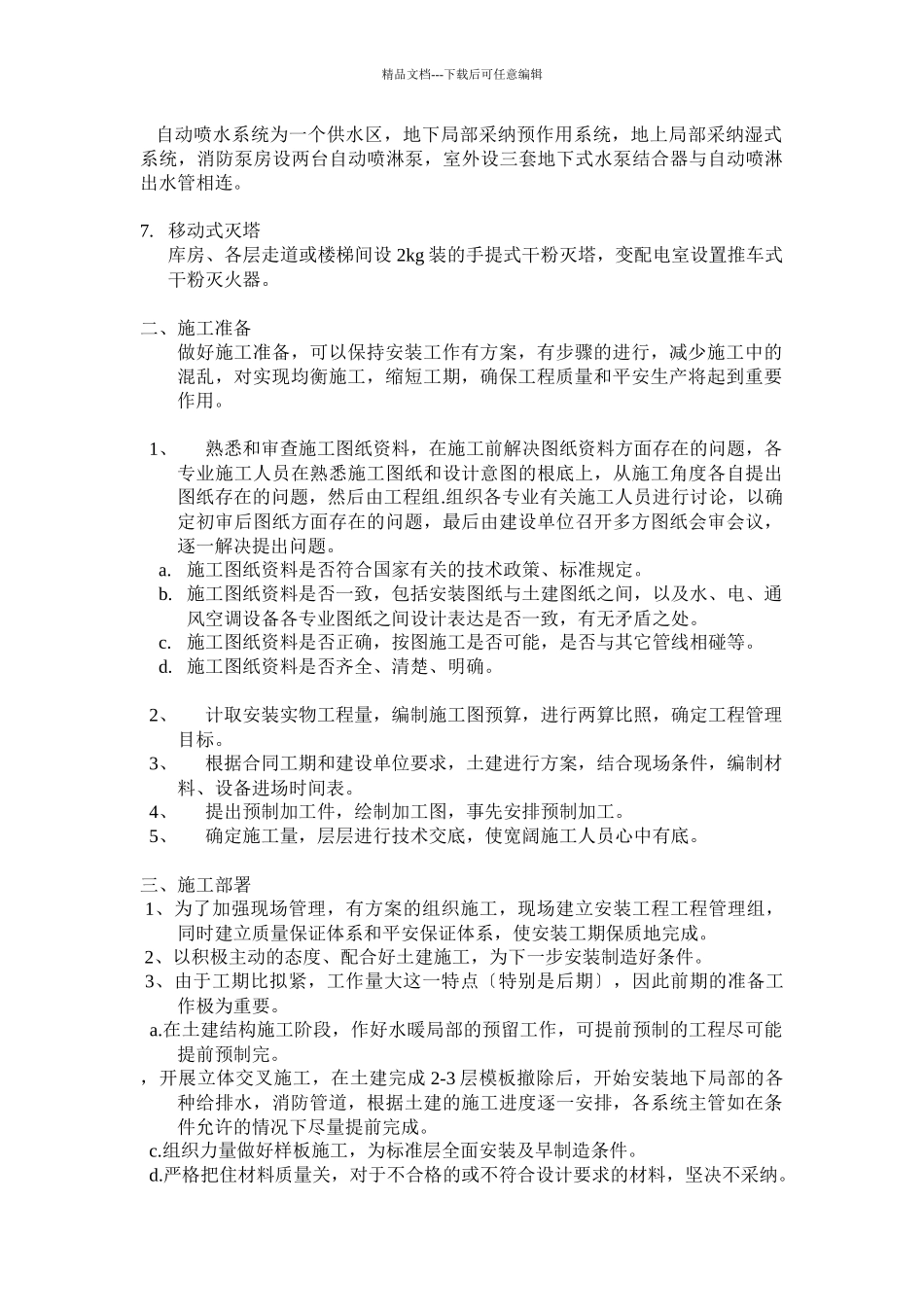

给排水工程施工方案2764343162_第2页
2/7
给排水工程施工方案2764343162_第3页
3/7
精品文档---下载后可任意编辑给排水工程施工方案.一、工程概况本工程包括生活给水系统、生活热水系统、中水给水系统、排水系统、消防系统、雨水系统。1. 生活给水系统本工程给水为市政管网,给水从东、MPa。给水系统采纳垂直分区并联供水,共分三个区二层及二层以下为低区,由室外市政给水网直接供水,三层至十四层住宅及办公为中区,由中区增压泵组供水,十五层至二十七层住宅为高区,由高区增加泵组供水,生活水泵房设在地下三层,内设生活调节水箱一座。2. 生活热水系统热水系统热源由本工程小区锅炉房提供,热水系统竖向分区与生活给水系统相同低、中、高区各设一台高效导流浮动盘管半容积式换热器,热水供水温度由安装在换热器热媒管道上的温度控制阀自动控制调节,共设两台热水循环泵,互为备用,热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制。3. 中水给水系统本工程洗涤废水为中水原水,利用中水处理站后重用水点,竖向分区为生活给水系统相同。4. 排水系统(1) 本工程污、废水采纳分流制,室内±0.000 以上污水重力自流排入室外污水管,地下室污水录用潜水泵提开至室外污水管。污水经化粪池处理后,排入市政污水管,洗涤废水重力自流排至中水站,地下废水录用潜水泵提开后排入中水站,地下二层厨房排上的含油废水排至室外隔油池,经隔油池二次处理后,排入污水管网。(2) 公共卫生间设侧墙通气管,住宅卫生间设专用通气立管,每隔二层设结合通气管与污水立管相连厨房设伸顶通气管。(3) 雨水排水系统,三层、十七层、二十七层屋面雨水均采纳内排水系统,经内排管道排至室外积水池。5. 消火栓给水系统(1) 本工程为两路供水,在室外布置成环状满足室外消防用水要求,室外设地下消防栓三个,消防水池设在地下三层,消防水箱设于屋顶水箱间,消防水泵房设于地下三层,内设消火栓系统水泵两台和自动喷淋系统水泵两台。(2) 室内设专用消火栓给水管网,竖向分高区和低区,低区地下三层至十三层,高区十四层至顶层,水平干管与竖向主管构成环状。6. 自动喷淋灭火系统精品文档---下载后可任意编辑 自动喷水系统为一个供水区,地下局部采纳预作用系统,地上局部采纳湿式系统,消防泵房设两台自动喷淋泵,室外设三套地下式水泵结合器与自动喷淋出水管相连。7. 移动式灭塔库房、各层走道或楼梯间设 2kg 装的手提式干粉灭塔,变配电室设置推车式干粉灭火器。二、施工准备做好施工准备,可以保持...
