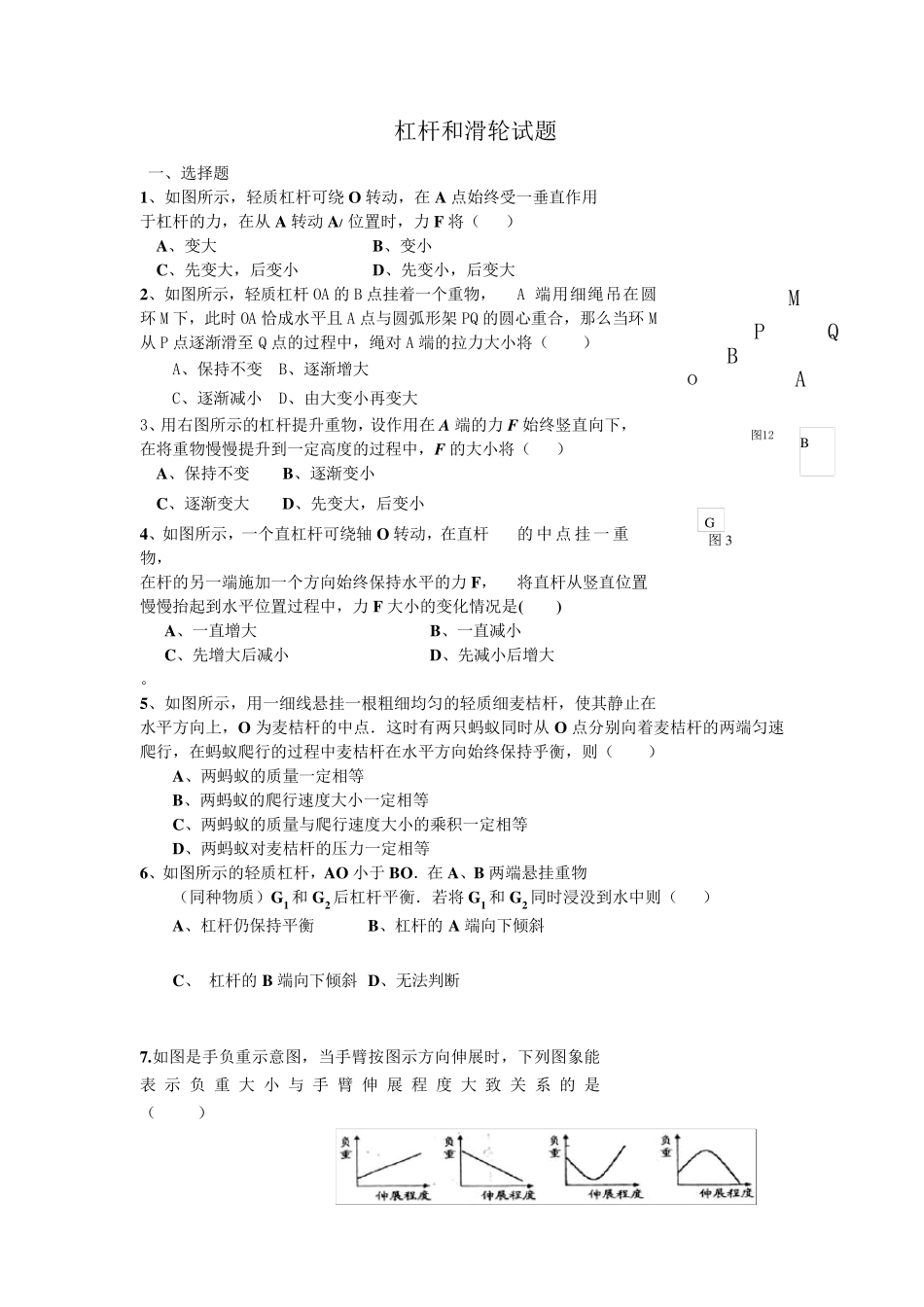

杠杆和滑轮试题 一、选择题 1、如图所示,轻质杠杆可绕 O 转动,在 A 点始终受一垂直作用 于杠杆的力,在从 A 转动 A/ 位置时,力 F 将( ) A、变大 B、变小 C、先变大,后变小 D、先变小,后变大 2、如图所示,轻质杠杆OA 的 B 点挂着一个重物,A 端用细绳吊在圆环 M 下,此时 OA 恰成水平且 A 点与圆弧形架 PQ 的圆心重合,那么当环 M从 P 点逐渐滑至 Q 点的过程中,绳对 A 端的拉力大小将( ) A、保持不变 B、逐渐增大 C、逐渐减小 D、由大变小再变大 3、用右图所示的杠杆提升重物,设作用在 A 端的力 F 始终竖直向下,在将重物慢慢提升到一定高度的过程中,F 的大小将( ) A、保持不变 B、逐渐变小 C、逐渐变大 D、先变大,后变小 4、如图所示,一个直杠杆可绕轴 O 转动,在直杆的 中 点 挂 一重物, 在杆的另一端施加一个方向始终保持水平的力 F,将直杆从竖直位置 慢慢抬起到水平位置过程中,力 F 大小的变化情况是( ) A、一直增大 B、一直减小 C、先增大后减小 D、先减小后增大 。 5、如图所示,用一细线悬挂一根粗细均匀的轻质细麦桔杆,使其静止在水平方向上,O 为麦桔杆的中点.这时有两只蚂蚁同时从 O 点分别向着麦桔杆的两端匀速爬行,在蚂蚁爬行的过程中麦桔杆在水平方向始终保持乎衡,则( ) A、两蚂蚁的质量一定相等 B、两蚂蚁的爬行速度大小一定相等 C、两蚂蚁的质量与爬行速度大小的乘积一定相等 D、两蚂蚁对麦桔杆的压力一定相等 6、如图所示的轻质杠杆,AO 小于 BO .在 A、B 两端悬挂重物(同种物质)G 1 和G 2 后杠杆平衡.若将 G 1 和G 2 同时浸没到水中则( ) A、杠杆仍保持平衡 B、杠杆的 A 端向下倾斜 C、 杠杆的 B 端向下倾斜 D、无法判断 7.如图是手负重示意 图,当手臂 按 图示方向伸 展 时,下列 图象 能表示 负重 大 小 与 手臂伸展程 度 大 致关系的 是 ( ) BoPMQA图12 图 3 B G A B C D 8.一架不准确的天平,主要原因是横梁左右两臂不等长。为了减少实验误差,先把物体放在左盘称得质量为m 1,再把物体放在右盘称得质量为m2,该物体的真实质量为 ( ) 9.如图所示的装置中,甲物重5 N,乙物重3 N。甲、乙均保持静止状态,不计弹簧测力计自重。则甲受到的合力和弹簧测力计的示数分别是 A.0 N,3 N B.0 N,5 N C.2 N,5 N D.2 N,3 N 10....
