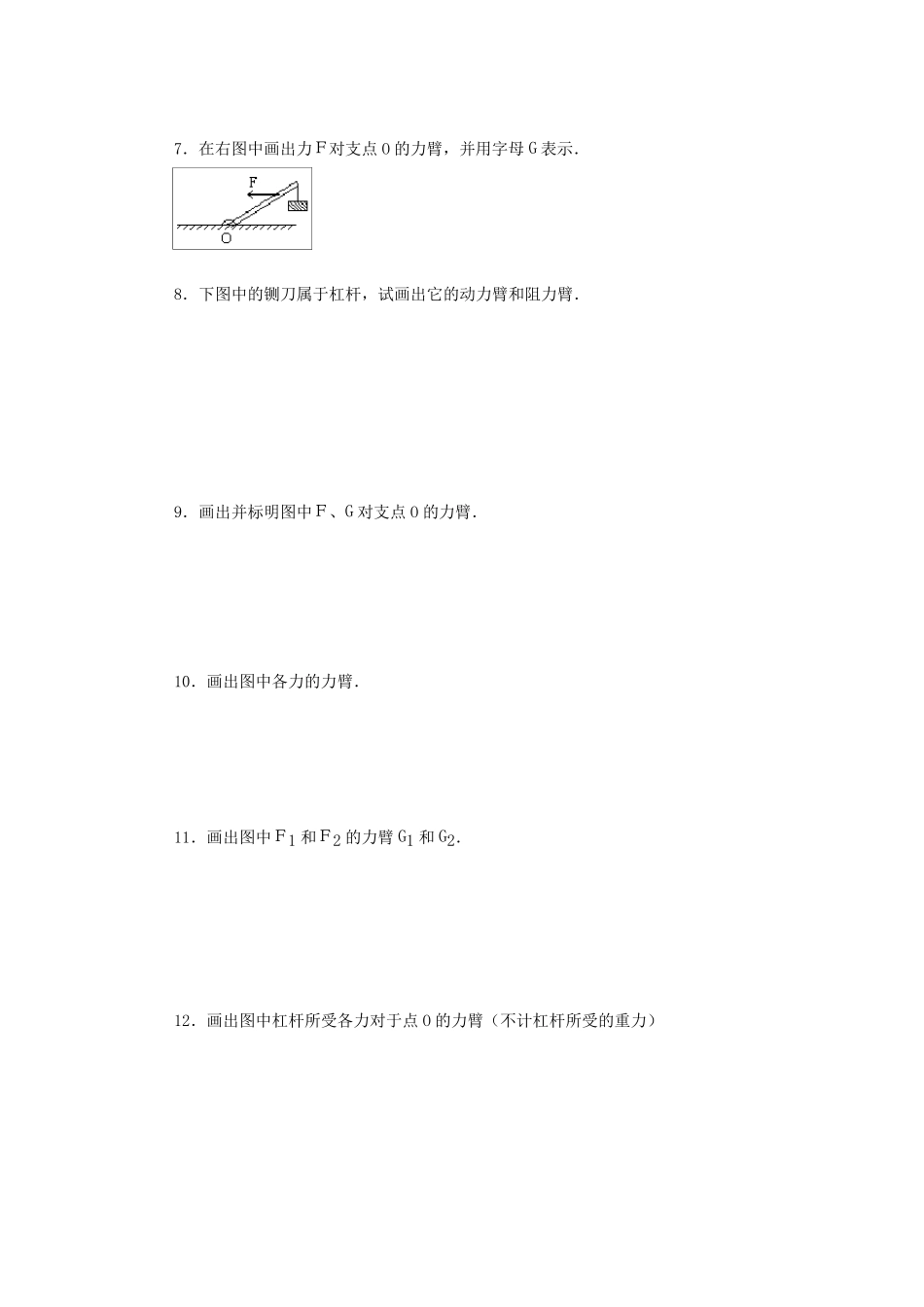

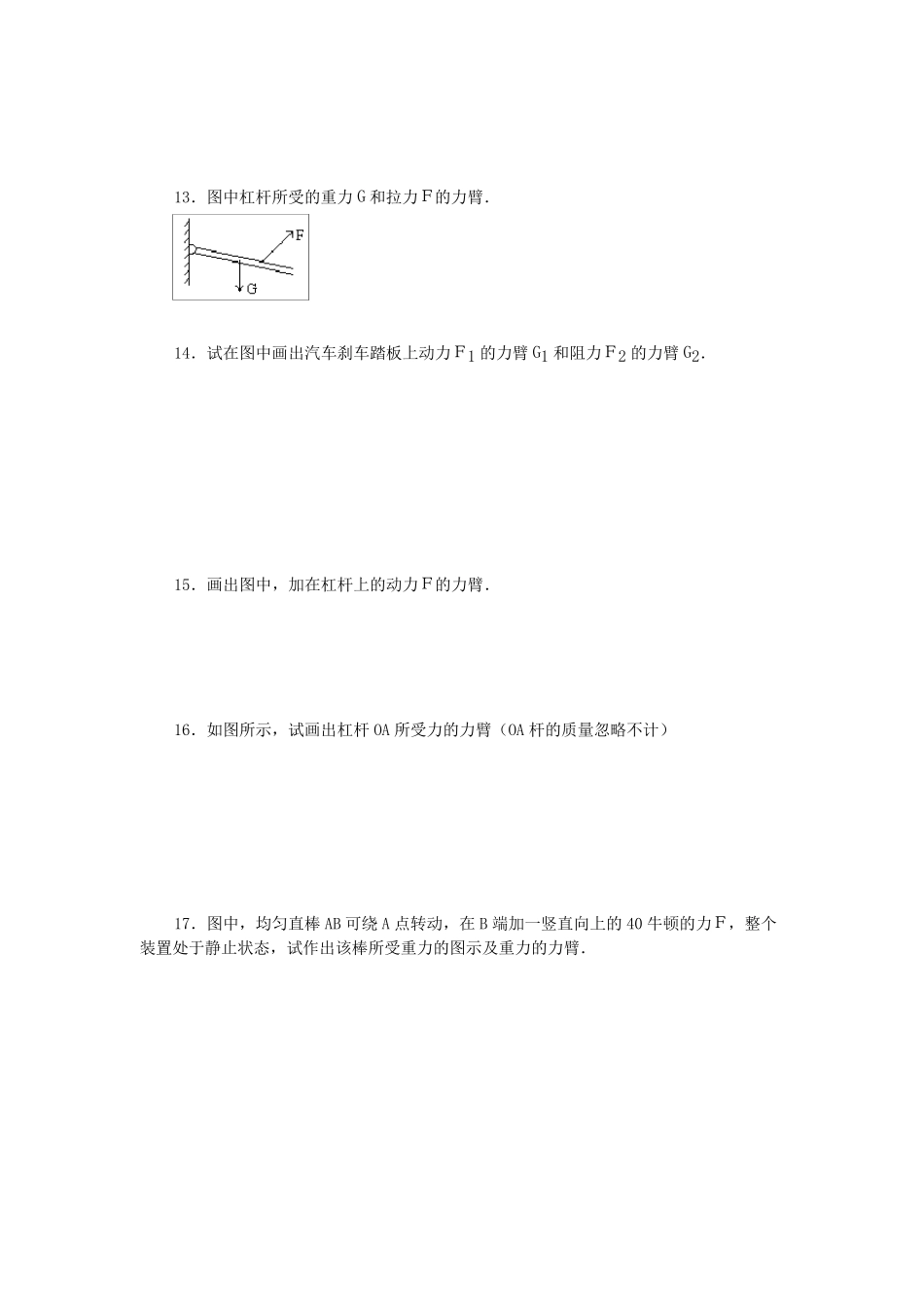

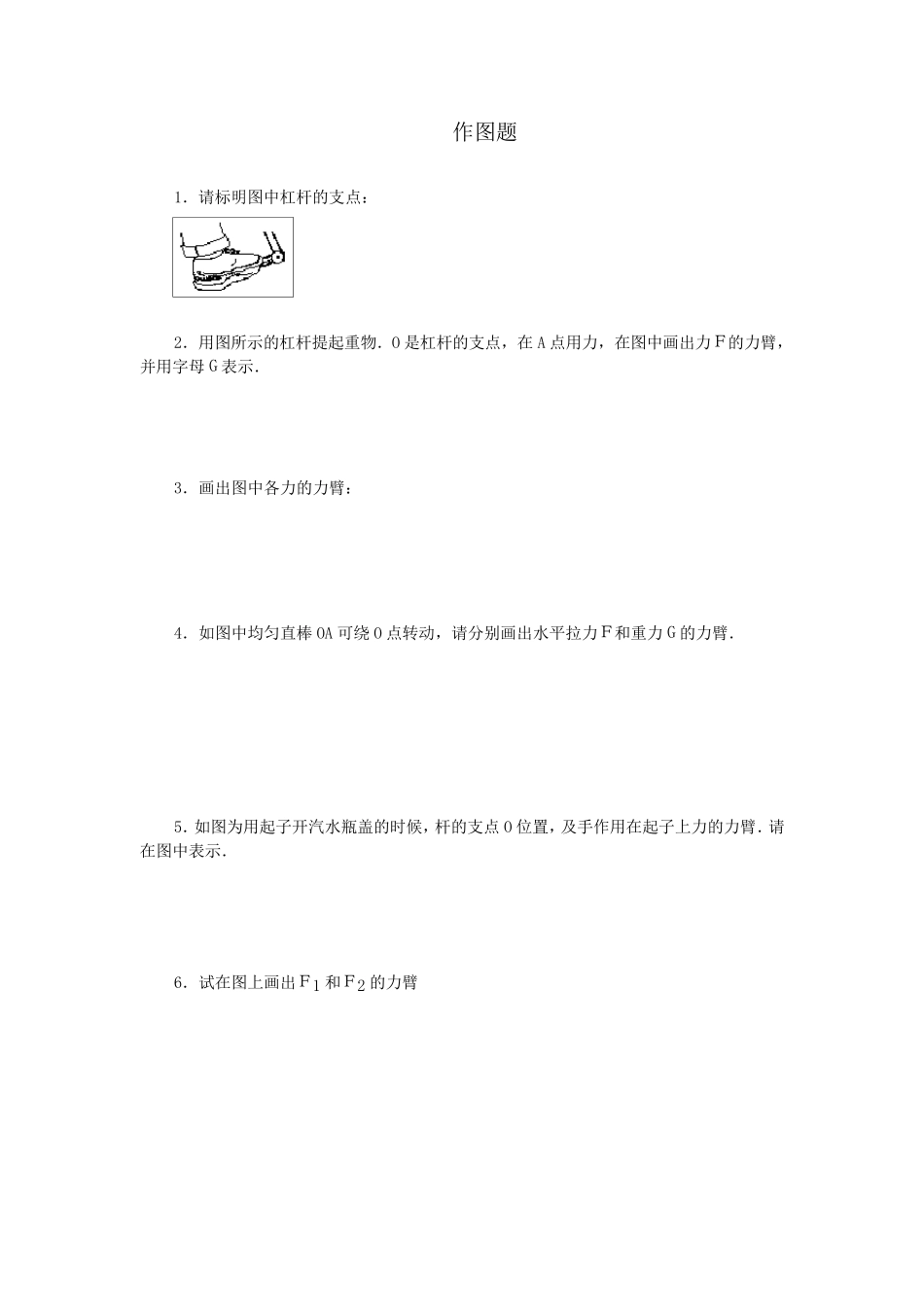

作图题 1．请标明图中杠杆的支点： 2．用图所示的杠杆提起重物．O 是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G 表示． 3．画出图中各力的力臂： 4．如图中均匀直棒OA 可绕O 点转动，请分别画出水平拉力Ｆ和重力G 的力臂． 5．如图为用起子开汽水瓶盖的时候，杆的支点O 位置，及手作用在起子上力的力臂．请在图中表示． 6．试在图上画出Ｆ1 和Ｆ2 的力臂 7．在右图中画出力Ｆ对支点O 的力臂，并用字母G 表示． 8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂． 9．画出并标明图中Ｆ、G 对支点O 的力臂． 10．画出图中各力的力臂． 11．画出图中Ｆ1 和Ｆ2 的力臂G1 和G2． 12．画出图中杠杆所受各力对于点O 的力臂（不计杠杆所受的重力） 13．图中杠杆所受的重力G 和拉力Ｆ的力臂． 14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂G1 和阻力Ｆ2 的力臂G2． 15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆OA 所受力的力臂（OA 杆的质量忽略不计） 17．图中，均匀直棒AB 可绕A 点转动，在B 端加一竖直向上的40 牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂． 18．画出图中力Ｆ1 和Ｆ2 的力臂，并用G1 和G2 分别标明． 19．画出图中杠杆所受各力对于支点O 的力臂（不计杠杆所受重力） 20．在图所示的各杠杆中，O 是支点，试分别画出Ｆ1，Ｆ2 的力臂G1，G2． 21．下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用G1、G2 表示它们． 22．画出下列各力的力臂（如图） 23．画出下列各力的力臂（如图） 24．如图中的点O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母G1 和G2 标明． 25．画出图中Ｆ1 和Ｆ2 的力臂． 26．在图中，画出力Ｆ1 和Ｆ2 对杠杆支点O 的力臂，并分别用字母G1 和G2 表示． 27．如图所示，一木杆可绕固定轴 O 自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G 对O 点的力臂． 28．画出图1 和图2 中各力的力臂． 29．如图所示的杠杆，左边挂有两个各重10 牛顿的相同钩码，在一个大小为 30 牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力． 30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节 O 是支点，肌肉收缩，动力Ｆ1 作用在A 点上，阻力Ｆ2 作用在B ...
