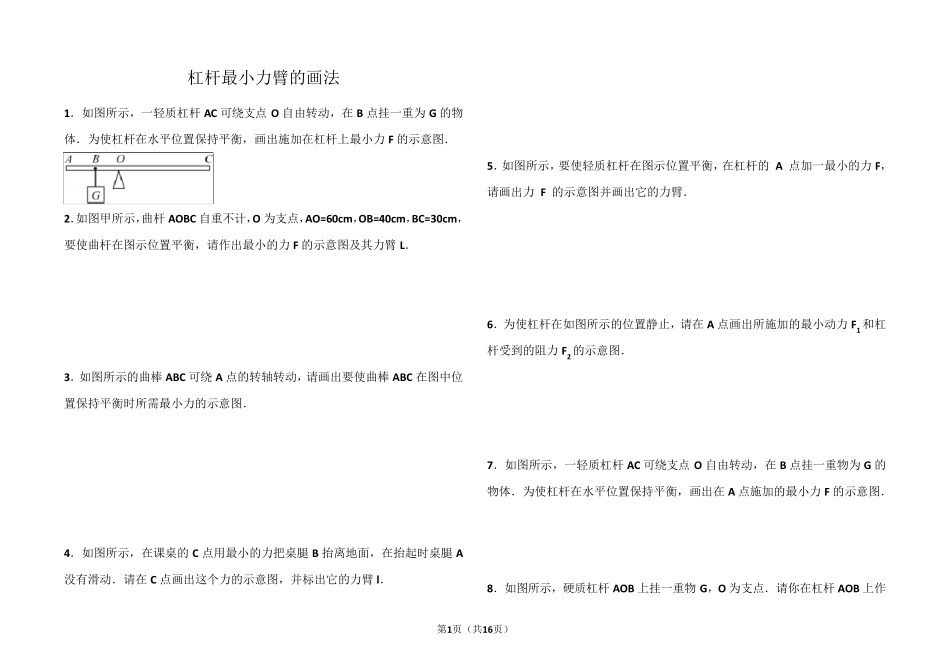

第1页（共16页） 杠杆最小力臂的画法 1．如图所示，一轻质杠杆AC 可绕支点 O 自由转动，在 B 点挂一重为 G 的物体．为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力F 的示意图． 2．如图甲所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L． 3．如图所示的曲棒 ABC 可绕 A 点的转轴转动，请画出要使曲棒 ABC 在图中位置保持平衡时所需最小力的示意图． 4．如图所示，在课桌的C 点用最小的力把桌腿 B 抬离地面，在抬起时桌腿 A没有滑动．请在 C 点画出这个力的示意图，并标出它的力臂l． 5．如图所示，要使轻质杠杆在图示位置平衡，在杠杆的 A 点加一最小的力F，请画出力 F 的示意图并画出它的力臂． 6．为使杠杆在如图所示的位置静止，请在 A 点画出所施加的最小动力F1 和杠杆受到的阻力F2 的示意图． 7．如图所示，一轻质杠杆AC 可绕支点 O 自由转动，在 B 点挂一重物为 G 的物体．为使杠杆在水平位置保持平衡，画出在 A 点施加的最小力F 的示意图． 8．如图所示，硬质杠杆AOB 上挂一重物 G，O 为支点．请你在杠杆AOB 上作 第2页（共16页） 出使重物在图示位置静止时的最小力F 及其力臂L． 9．在图中，以O 为支点，画出使杠杆保持平衡的最小力F（保留作图痕迹）． 10．如图所示，用一根硬棒撬起一个石块，棒的上端A 是动力的作用点，若用最小的力撬动石块，请标出此时杠杆的支点O 并画出最小动力F 及动力臂L． 11．如图所示，茶壶向杯中倒水时，若手作用在A 点，以O 为支点提壶把，则它相当于一个 杠杆（选填“省力”、“费力”或“等臂”）．请在图中画出手作用在A 点时用的最小力F 的示意图，并画出F 的力臂L． 12．日常生活中，筷子夹食物时可视作杠杆，如图所示．根据给出的支点0、动力作用点A、阻力F2，请画出所用的最小动力F1 和阻力臂l2． 13．如图所示，AC 为杠杆，O 为支点，在B 点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F 及其力臂L，并画出重物受到重力的示意图． 14．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO=OB=BC 为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1 的力臂L1，并标出F2 的方向． 15．如图，开瓶盖的起子可以看作是一个杠杆，请画出起子开瓶时在C 点所用 第3页（共16页） 的最小动力并标出其力...
