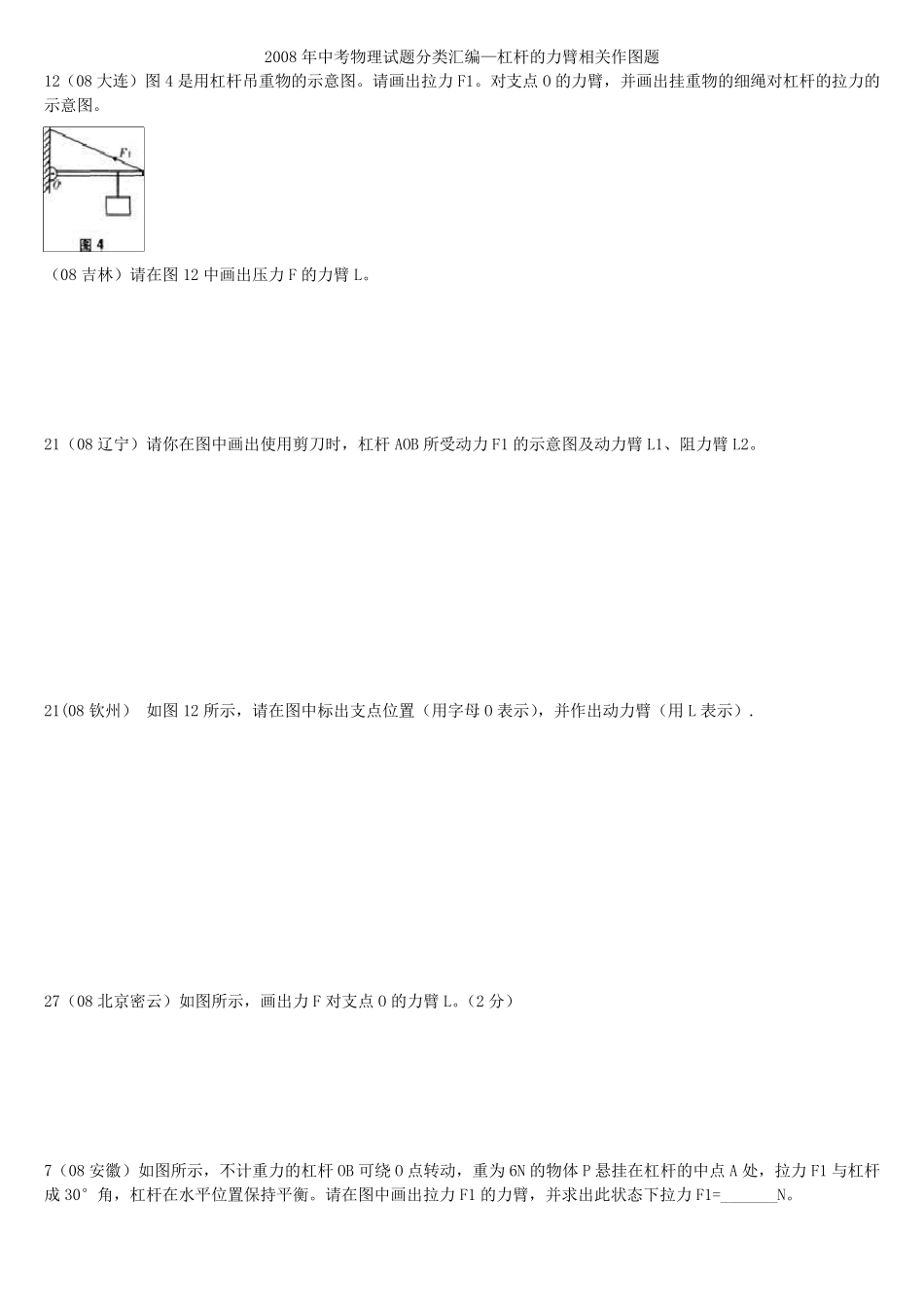

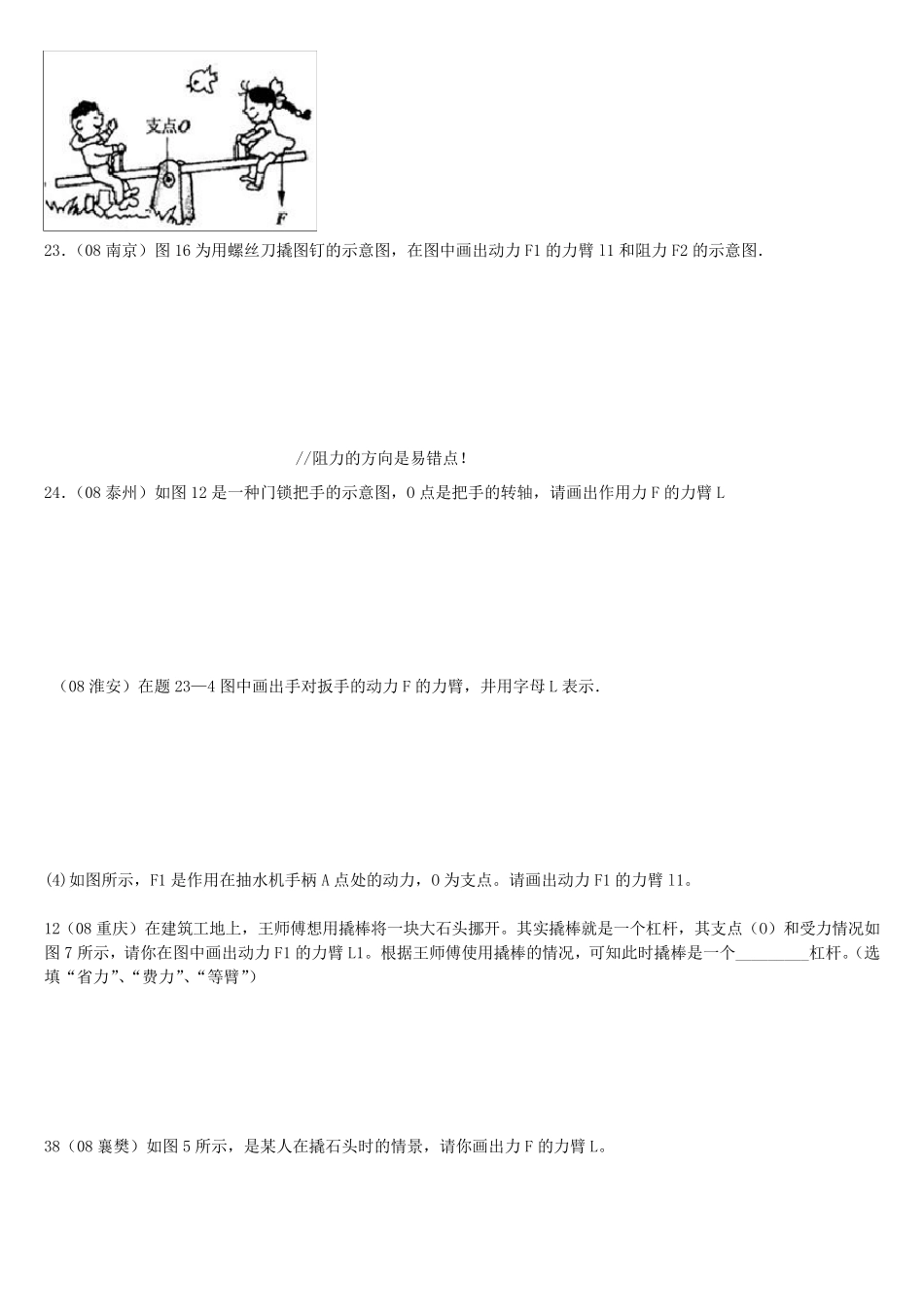

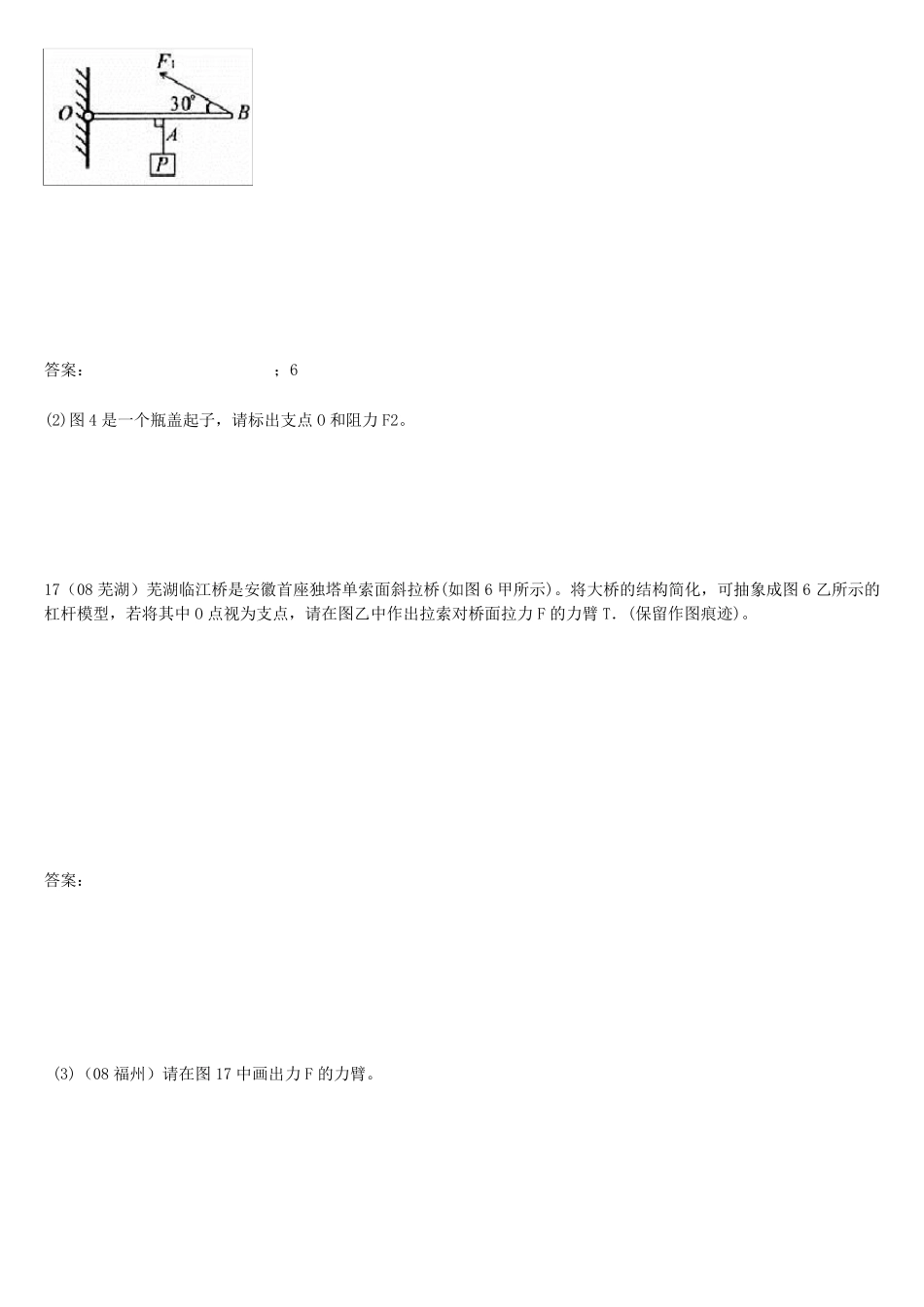

2008 年中考物理试题分类汇编—杠杆的力臂相关作图题 12(08 大连)图4 是用杠杆吊重物的示意图。请画出拉力F1。对支点O 的力臂,并画出挂重物的细绳对杠杆的拉力的示意图。 (08 吉林)请在图12 中画出压力F 的力臂L。 21(08 辽宁)请你在图中画出使用剪刀时,杠杆AOB 所受动力F1 的示意图及动力臂L1、阻力臂L2。 21(08 钦州) 如图12 所示,请在图中标出支点位置(用字母O 表示),并作出动力臂(用L 表示). 27(08 北京密云)如图所示,画出力F 对支点O 的力臂L。(2 分) 7(08 安徽)如图所示,不计重力的杠杆OB 可绕O 点转动,重为6N 的物体P 悬挂在杠杆的中点A 处,拉力F1 与杠杆成30°角,杠杆在水平位置保持平衡。请在图中画出拉力F1 的力臂,并求出此状态下拉力F1=_______N。 答案:;6 (2)图4 是一个瓶盖起子,请标出支点O 和阻力F2。 17(08 芜湖)芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6 甲所示)。将大桥的结构简化,可抽象成图6 乙所示的杠杆模型,若将其中 O 点视为支点,请在图乙中作出拉索对桥面拉力F 的力臂 T.(保留作图痕迹)。 答案: (3)(08 福州)请在图17 中画出力F 的力臂。 23.(08 南京)图16 为用螺丝刀撬图钉的示意图,在图中画出动力F1 的力臂l1 和阻力F2 的示意图. //阻力的方向是易错点! 24.(08 泰州)如图12 是一种门锁把手的示意图,O 点是把手的转轴,请画出作用力F 的力臂L (08 淮安)在题23—4 图中画出手对扳手的动力F 的力臂,井用字母 L 表示. (4)如图所示,F1 是作用在抽水机手柄 A 点处的动力,O 为支点。请画出动力F1 的力臂l1。 12(08 重庆)在建筑工地上,王师傅想用撬棒将一块大石头挪开。其实撬棒就是一个杠杆,其支点(O)和受力情况如图7 所示,请你在图中画出动力F1 的力臂L1。根据王师傅使用撬棒的情况,可知此时撬棒是一个_________杠杆。(选填“省力”、“费力”、“等臂”) 38(08 襄樊)如图5 所示,是某人在撬石头时的情景,请你画出力F 的力臂L。 32( 08 河 北 ) 图 15 是 人 们 用 木 棒 撬 石 块 的 示 意 图 。 撬 石 块 有 两 种 方 法 : 第 一 种 是 以 B 点 为 点 , 在 C 点 用 与 棒 垂 直 的 力 F1 向 下 撬 ; 第 二 种 是 以 A 点 为 支 点 , 在 C 点 用 与 棒 垂 直 的 力 F2 向...
