条形码扫描器

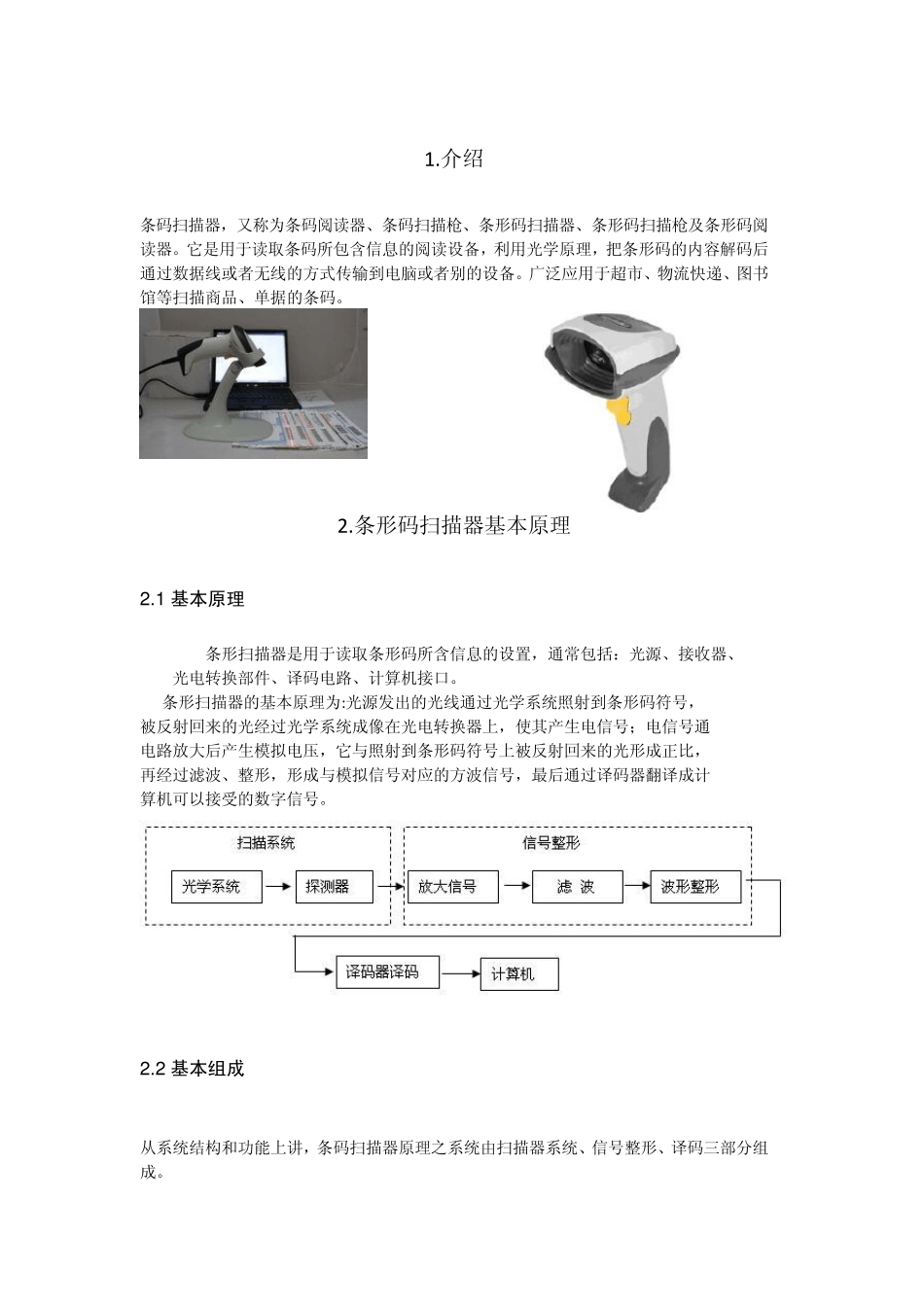

条形码扫描器_第1页
1/7

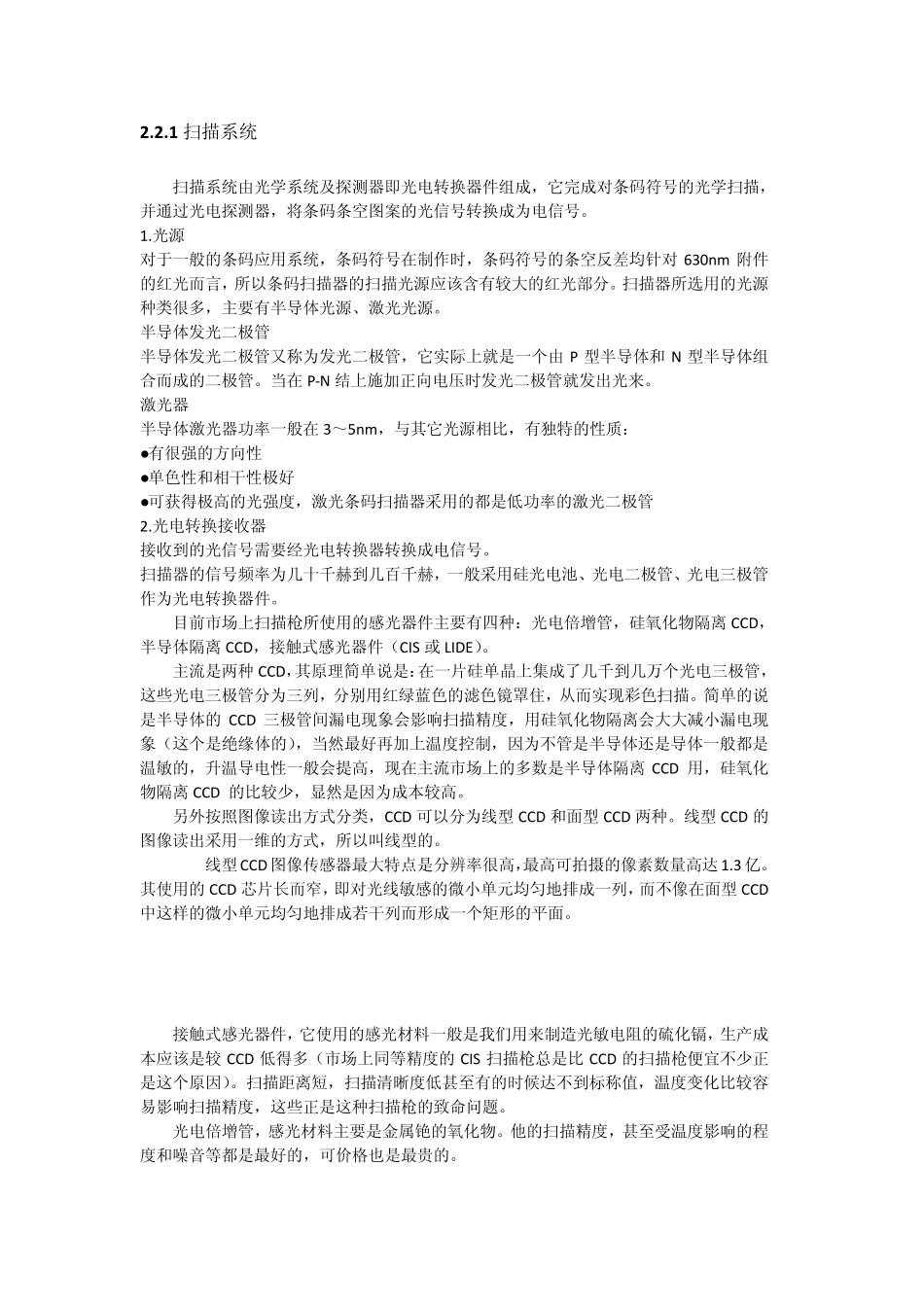

条形码扫描器_第2页
2/7
条形码扫描器_第3页
3/7
1.介绍 条码扫描器,又称为条码阅读器、条码扫描枪、条形码扫描器、条形码扫描枪及条形码阅读器。它是用于读取条码所包含信息的阅读设备,利用光学原理,把条形码的内容解码后通过数据线或者无线的方式传输到电脑或者别的设备。广泛应用于超市、物流快递、图书馆等扫描商品、单据的条码。 2.条形码扫描器基本原理 2 .1 基本原理 条形扫描器是用于读取条形码所含信息的设置,通常包括:光源、接收器、 光电转换部件、译码电路、计算机接口。 条形扫描器的基本原理为:光源发出的光线通过光学系统照射到条形码符号, 被反射回来的光经过光学系统成像在光电转换器上,使其产生电信号;电信号通 电路放大后产生模拟电压,它与照射到条形码符号上被反射回来的光形成正比, 再经过滤波、整形,形成与模拟信号对应的方波信号,最后通过译码器翻译成计 算机可以接受的数字信号。 2 .2 基本组成 从系统结构和功能上讲,条码扫描器原理之系统由扫描器系统、信号整形、译码三部分组成。 2.2.1 扫描系统 扫描系统由光学系统及探测器即光电转换器件组成,它完成对条码符号的光学扫描,并通过光电探测器,将条码条空图案的光信号转换成为电信号。 1.光源 对于一般的条码应用系统,条码符号在制作时,条码符号的条空反差均针对630nm 附件的红光而言,所以条码扫描器的扫描光源应该含有较大的红光部分。扫描器所选用的光源种类很多,主要有半导体光源、激光光源。 半导体发光二极管 半导体发光二极管又称为发光二极管,它实际上就是一个由P 型半导体和 N 型半导体组合而成的二极管。当在P-N 结上施加正向电压时发光二极管就发出光来。 激光器 半导体激光器功率一般在3~5nm,与其它光源相比,有独特的性质: ●有很强的方向性 ●单色性和相干性极好 ●可获得极高的光强度,激光条码扫描器采用的都是低功率的激光二极管 2.光电转换接收器 接收到的光信号需要经光电转换器转换成电信号。 扫描器的信号频率为几十千赫到几百千赫,一般采用硅光电池、光电二极管、光电三极管作为光电转换器件。 目前市场上扫描枪所使用的感光器件主要有四种:光电倍增管,硅氧化物隔离 CCD,半导体隔离 CCD,接触式感光器件(CIS 或 LIDE)。 主流是两种CCD,其原理简单说是:在一片硅单晶上集成了几千到几万个光电三极管,这些光电三极管分为三列,分别用红绿蓝色的滤色镜罩住,从而实现彩色扫描。简单的说是半导体的CCD 三极管间漏电现象会...
