来料检验作业指导书

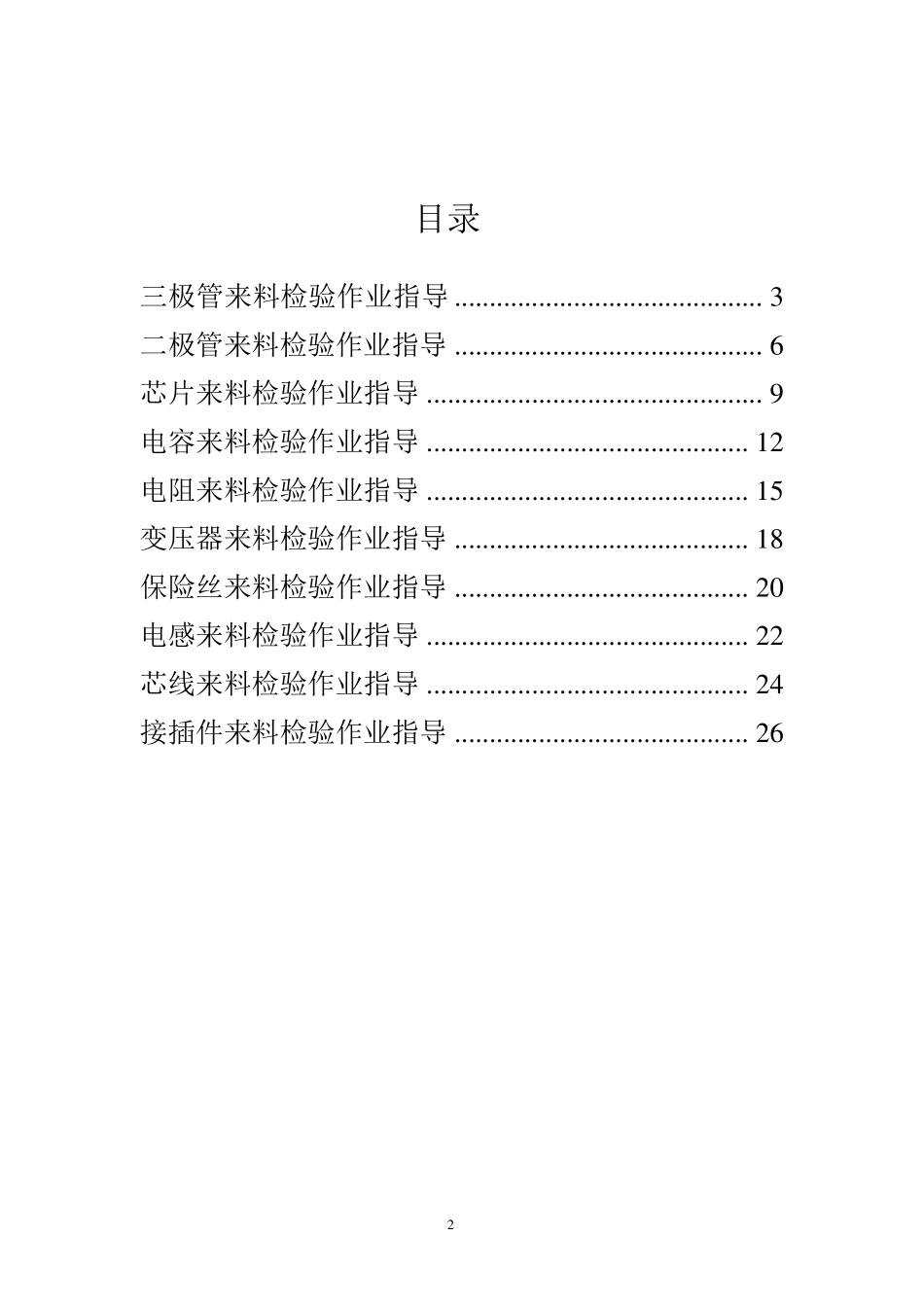

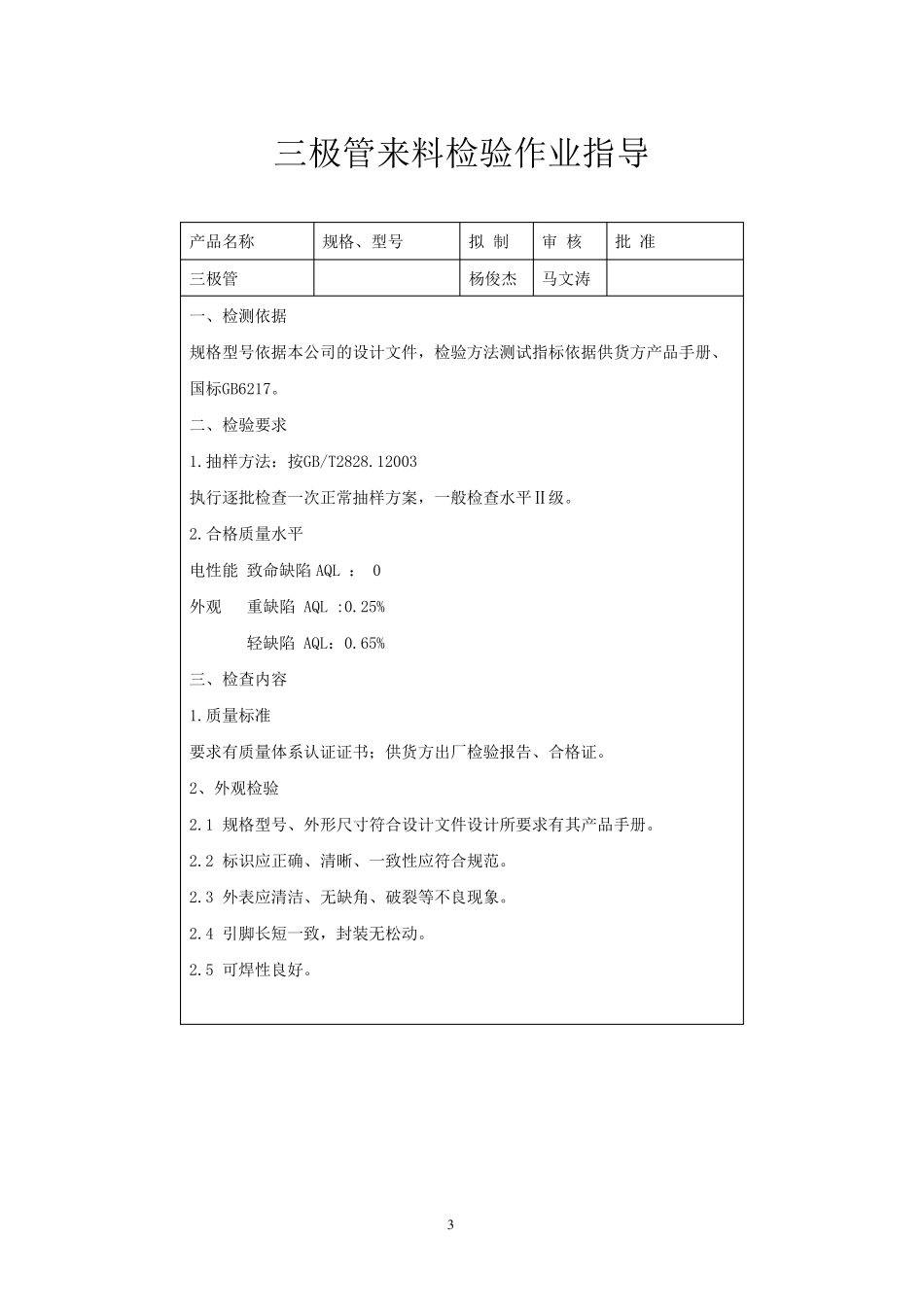

1 来 料 检 验 作 业 指 导 书 2 目录 三极管来料检验作业指导 ............................................ 3 二极管来料检验作业指导 ............................................ 6 芯片来料检验作业指导 ................................................ 9 电容来料检验作业指导 .............................................. 1 2 电阻来料检验作业指导 .............................................. 1 5 变压器来料检验作业指导 .......................................... 1 8 保险丝来料检验作业指导 .......................................... 2 0 电感来料检验作业指导 .............................................. 2 2 芯线来料检验作业指导 .............................................. 2 4 接插件来料检验作业指导 .......................................... 2 6 3 三极管来料检验作业指导 产品名称 规格、型号 拟 制 审 核 批 准 三极管 杨俊杰 马文涛 一、检测依据 规格型号依据本公司的设计文件，检验方法测试指标依据供货方产品手册、国标GB6217。 二、检验要求 1.抽样方法：按GB/T2828.12003 执行逐批检查一次正常抽样方案，一般检查水平Ⅱ级。 2.合格质量水平 电性能 致命缺陷 AQL ： 0 外观 重缺陷 AQL :0.25% 轻缺陷 AQL：0.65% 三、检查内容 1.质量标准 要求有质量体系认证证书；供货方出厂检验报告、合格证。 2、外观检验 2.1 规格型号、外形尺寸符合设计文件设计所要求有其产品手册。 2.2 标识应正确、清晰、一致性应符合规范。 2.3 外表应清洁、无缺角、破裂等不良现象。 2.4 引脚长短一致，封装无松动。 2.5 可焊性良好。 4 3、性能检验 放大倍数，反向击穿电压应符合供方产品手册。 4、引出端强度 引脚弯曲、扭转、拉力应无松动，无可见损伤，测试性能仍符合允许值范围。 四、检验方法 1、所用仪器、仪表、工具：YB4810A 半导器管特性图示仪、万用表、卡尺、稳压源一台、电烙铁 等。 2、以设计文件提供的型号、规格或样品件为准，参照产品手册逐项检验。 3、 外观质量以目测为主。 4、 外形尺寸用卡尺测量。 5、 引脚用手轻扳两下，目测松动与否。 6、 可焊性 采用手工烙铁焊法则。 7、性能测试 7.1 用半导体管特性图示仪测试发射板正向电流传输电的静态值，符号HFE。电...
