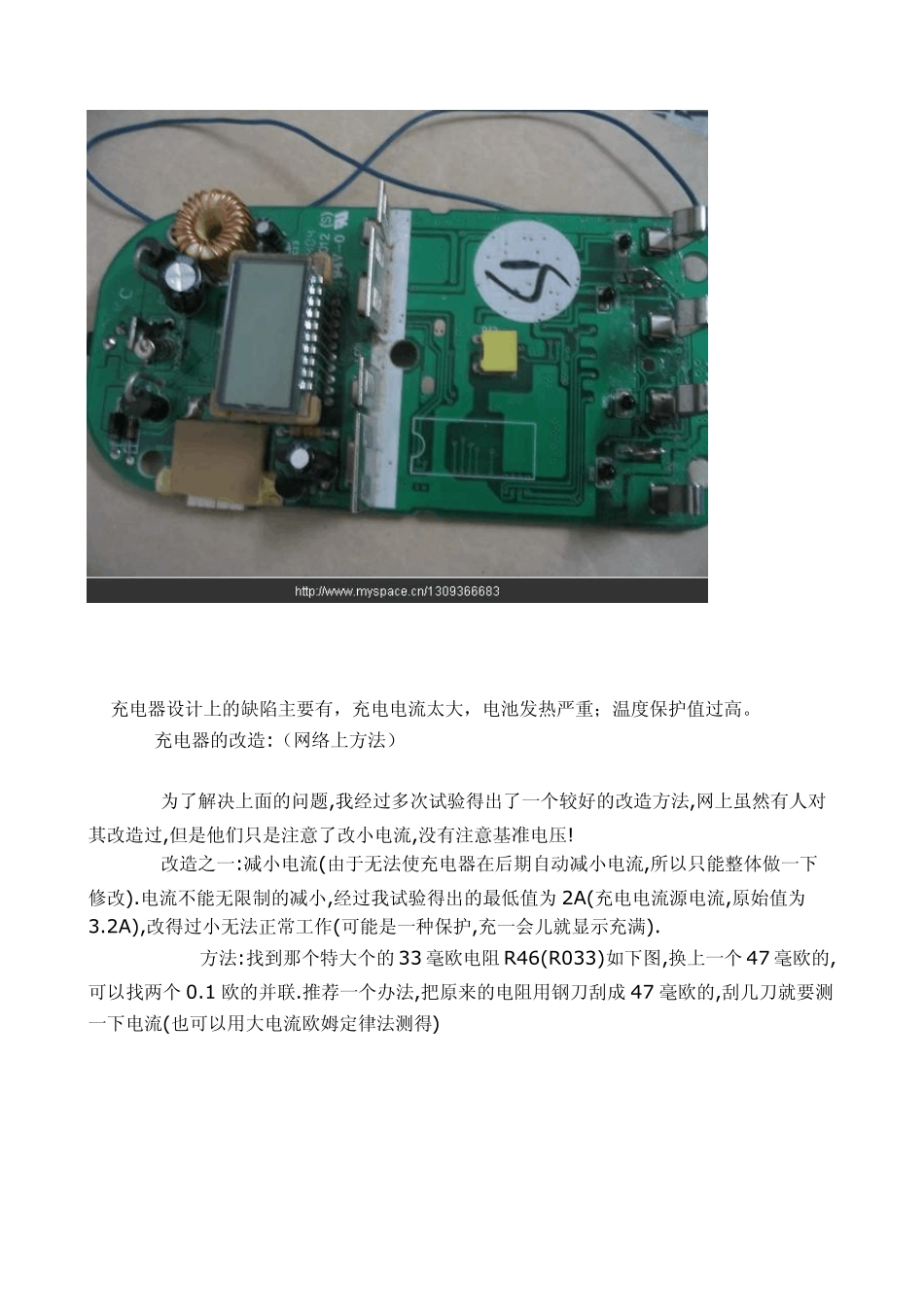

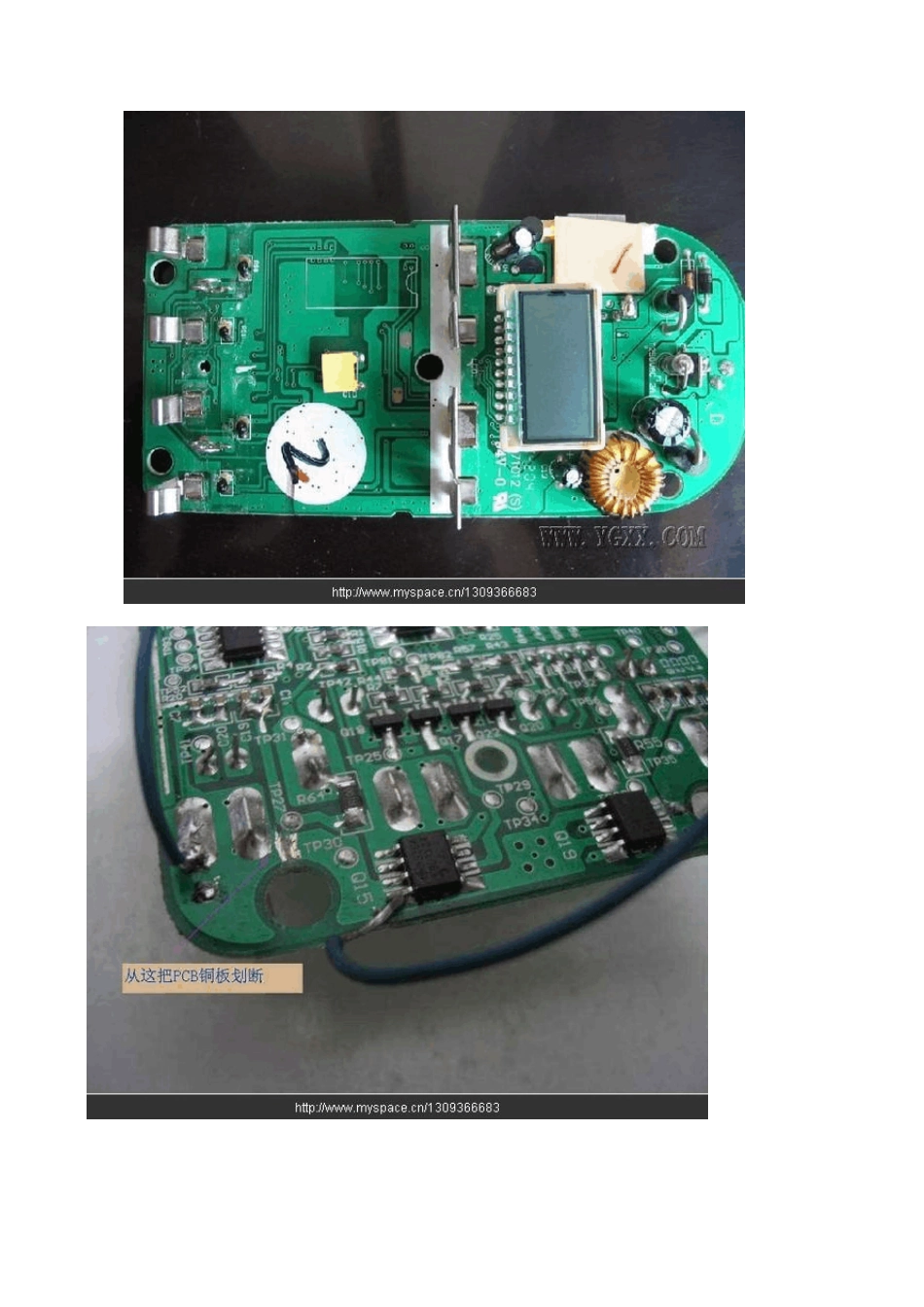

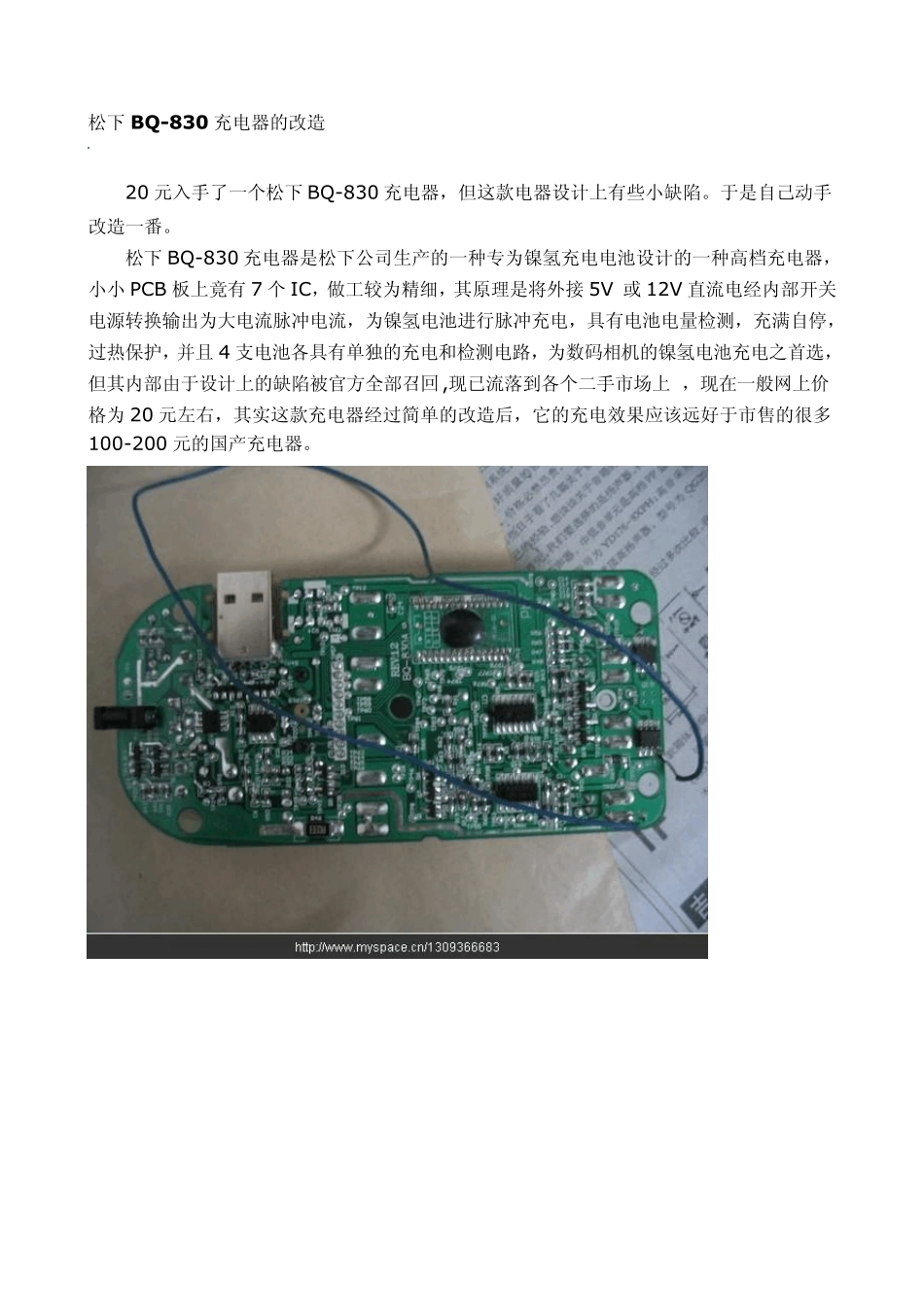

松下BQ-830 充电器的改造 20 元入手了一个松下BQ-830 充电器，但这款电器设计上有些小缺陷。于是自己动手改造一番。 松下BQ-830 充电器是松下公司生产的一种专为镍氢充电电池设计的一种高档充电器，小小PCB 板上竟有7 个IC，做工较为精细，其原理是将外接 5V 或 12V直流电经内部开关电源转换输出为大电流脉冲电流，为镍氢电池进行脉冲充电，具有电池电量检测，充满自停，过热保护，并且 4 支电池各具有单独的充电和检测电路，为数码相机的镍氢电池充电之首选，但其内部由于设计上的缺陷被官方全部召回 ,现已流落到各个二手市场上 ，现在一般网上价格为 20 元左右，其实这款充电器经过简单的改造后，它的充电效果应该远好于市售的很多100-200 元的国产充电器。 充电器设计上的缺陷主要有，充电电流太大，电池发热严重；温度保护值过高。 充电器的改造:（网络上方法） 为了解决上面的问题,我经过多次试验得出了一个较好的改造方法,网上虽然有人对其改造过,但是他们只是注意了改小电流,没有注意基准电压! 改造之一:减小电流(由于无法使充电器在后期自动减小电流,所以只能整体做一下修改).电流不能无限制的减小,经过我试验得出的最低值为 2A(充电电流源电流,原始值为3.2A),改得过小无法正常工作(可能是一种保护,充一会儿就显示充满). 方法:找到那个特大个的33 毫欧电阻 R46(R033)如下图,换上一个 47 毫欧的,可以找两个 0.1 欧的并联.推荐一个办法,把原来的电阻用钢刀刮成 47 毫欧的,刮几刀就要测一下电流(也可以用大电流欧姆定律法测得) 改造之二:修改基准电压.很简单,找一个 10K 的电阻并接在 R26 上,此电阻位于 USB 接口旁边,电路板正面有一个小三极管及一个 TL431,可以按下图所示两红点锡点上跨接,也可以试试看 9.1K 的电阻 其它的改造方法 采用修改采样电阻的方式,这是最关键的,网上已经有前人这样修改了.实践证明.这是最成功最有效果的方法.是找到 R32 的电阻.这是一个采样电阻,直接在上面并联一个合适的电阻.即可调整充电电流.甚至同时也降低了电池内阻的检测灵敏度,以至于垃圾也电池也可以识别.我一开始是先并联一个 700 欧的可调电位器,电位器上串接一个 100 欧的电阻.以免电位器旋转到底导致短路 R32,首先测试的是拒冲的问题.手上的几个拒冲的电池,先把电位器调整到最大.放上去还是没有反应.然后逐减少电阻.每次旋转一次就重新放入电池.差不多调整到 400 多欧的时候.电池可以充电了.然...
