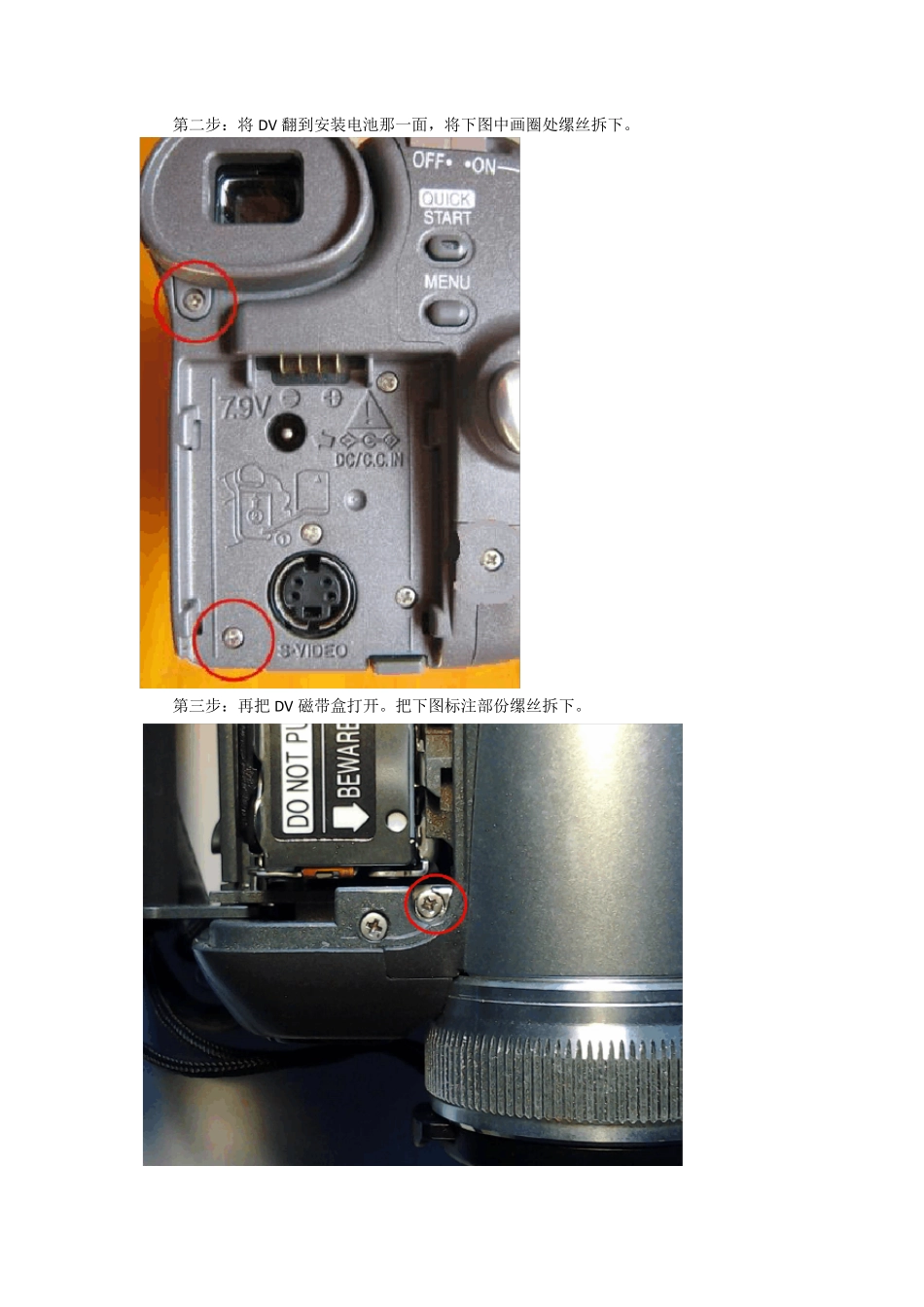

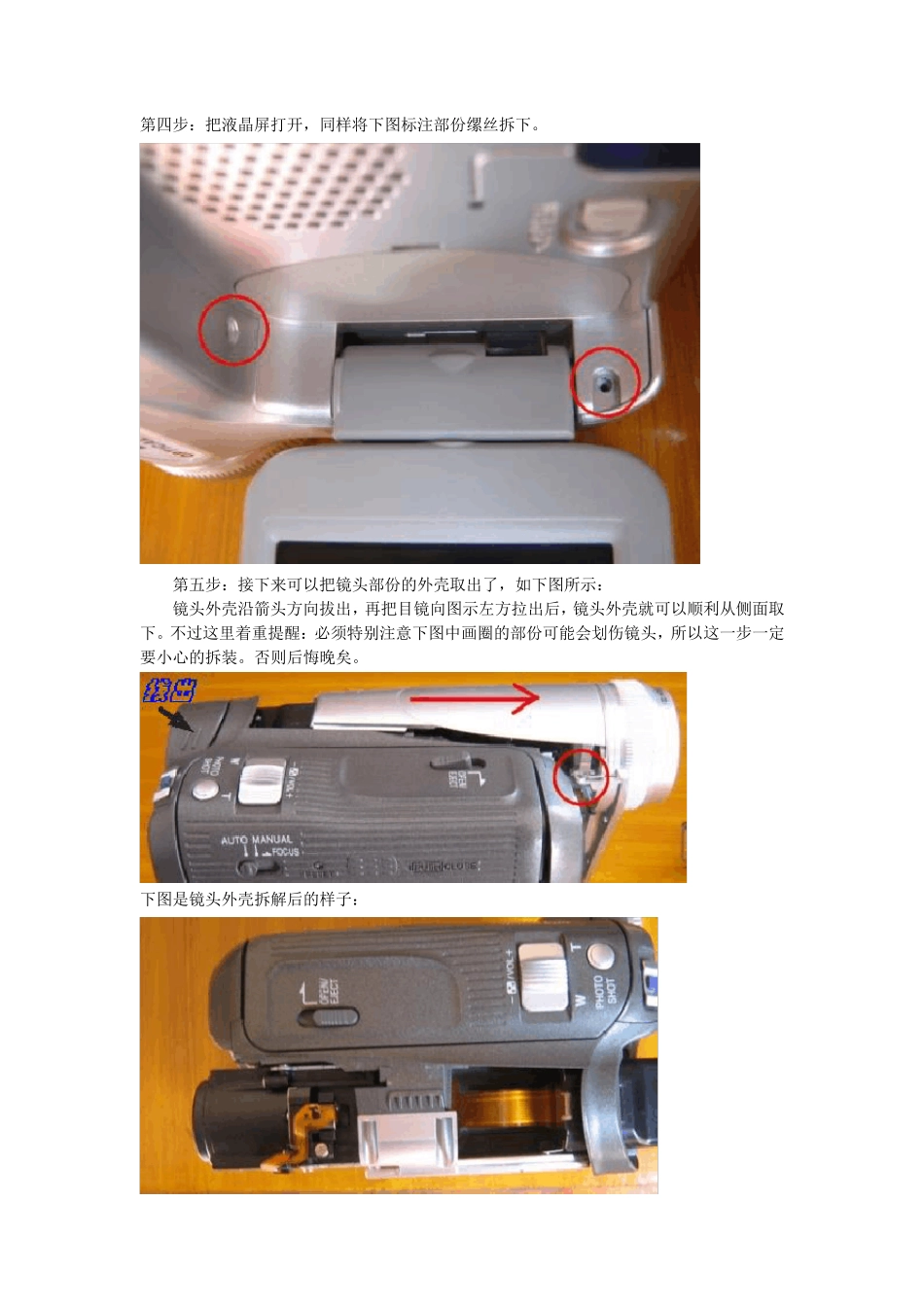

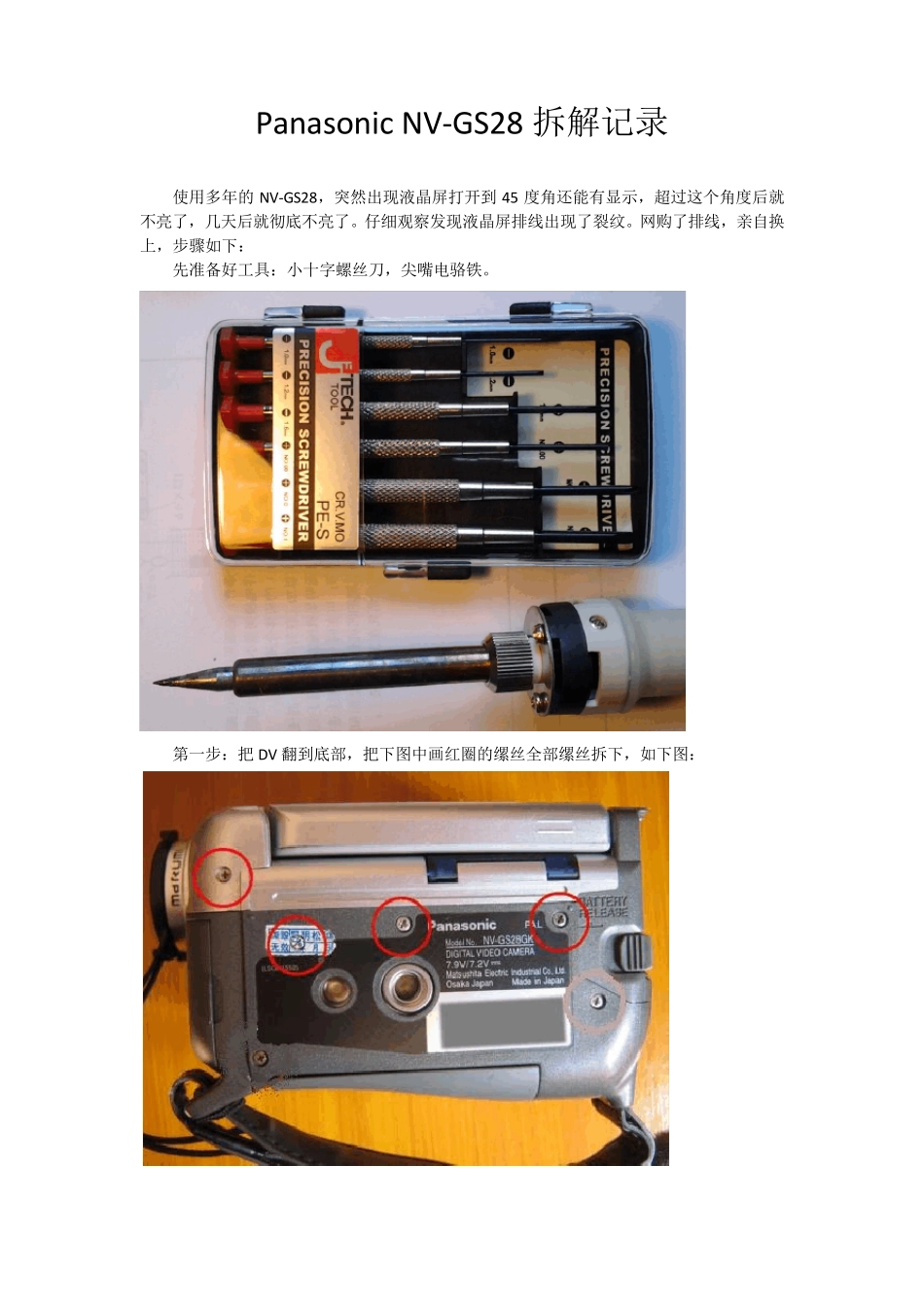

Panasonic NV-GS28 拆解记录 使用多年的NV-GS28，突然出现液晶屏打开到45 度角还能有显示，超过这个角度后就不亮了，几天后就彻底不亮了。仔细观察发现液晶屏排线出现了裂纹。网购了排线，亲自换上，步骤如下： 先准备好工具：小十字螺丝刀，尖嘴电骆铁。 第一步：把 DV 翻到底部，把下图中画红圈的缧丝全部缧丝拆下，如下图： 第二步：将DV 翻到安装电池那一面，将下图中画圈处缧丝拆下。 第三步：再把 DV 磁带盒打开。把下图标注部份缧丝拆下。 第四步：把液晶屏打开，同样将下图标注部份缧丝拆下。 第五步：接下来可以把镜头部份的外壳取出了，如下图所示： 镜头外壳沿箭头方向拔出，再把目镜向图示左方拉出后，镜头外壳就可以顺利从侧面取下。不过这里着重提醒：必须特别注意下图中画圈的部份可能会划伤镜头，所以这一步一定要小心的拆装。否则后悔晚矣。 下图是镜头外壳拆解后的样子： 第六步：将下图中标注部份的缧丝取下。 下图中标注部份就是排线的断裂点： 第七步：将下图中标注部份的缧丝拆下。 第八步：当你把上述所提到的这些缧丝都拆下（注意记住这些长短缧丝的安装位置），那这时就可以打开扬声器的这块面板了，打开时要注意底下有一条排线连接，如下图： 下图箭头所指部份就是液晶屏排线的卡子，将这个卡子轻轻抠起便可以轻松将液晶屏排线取出了。 这时我们所看到的这块电路板就是主板了，同时可以看到处理核心是东芝的。如下图所示： 第九步：将液晶显示屏与轴坐旋转9 0 度，我们会看到还有两颗缧丝，一个字拆。 第十步：下面我们就要拆解液晶屏了。将液晶屏的背壳小心的用指甲一点点抠开。如下图： 第十一步：将下图箭头所指的卡子轻轻抠起，排线连同轴坐就可以取下了。 第十二步：下面我们将接着进一步拆解。把下图箭头所指轴坐外壳两个小卡子用工具轻轻拨开后轴坐外壳就可以成功分离了。 第十三步：轴坐外壳打开后才可以拆下排线，但是在拆排线时应当先注意观察一下下图箭头所指的地方排线缠绕的方式和方向后再进行拆换。 这里要注意排线上还连接着一个很小的限位触点开关，如下图所示： 这个限位触点开关就是控制自拍时液晶屏图像显示反转的。你在换排线的时候一定要注意把这个开关用烙铁拆下，不过在用烙铁的时候一定要控制好这个开关的温度，可别让限位触点开关过热，要不然很容易使这个开关损坏的。再要不然你也可以不用拆装这个小开关，最后只会影响到你在自拍时液晶屏图像显示不会反转而...
