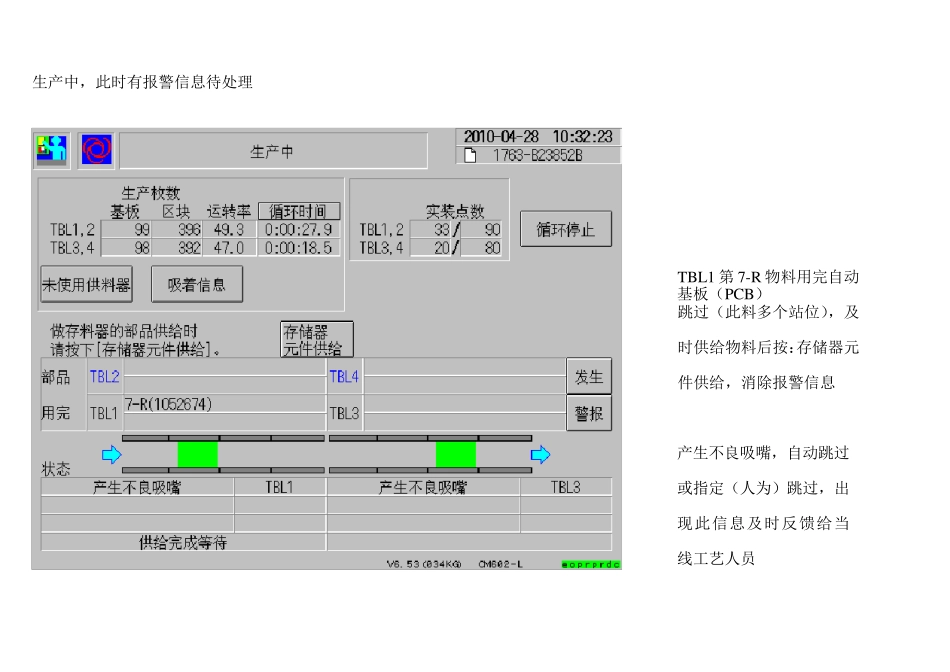

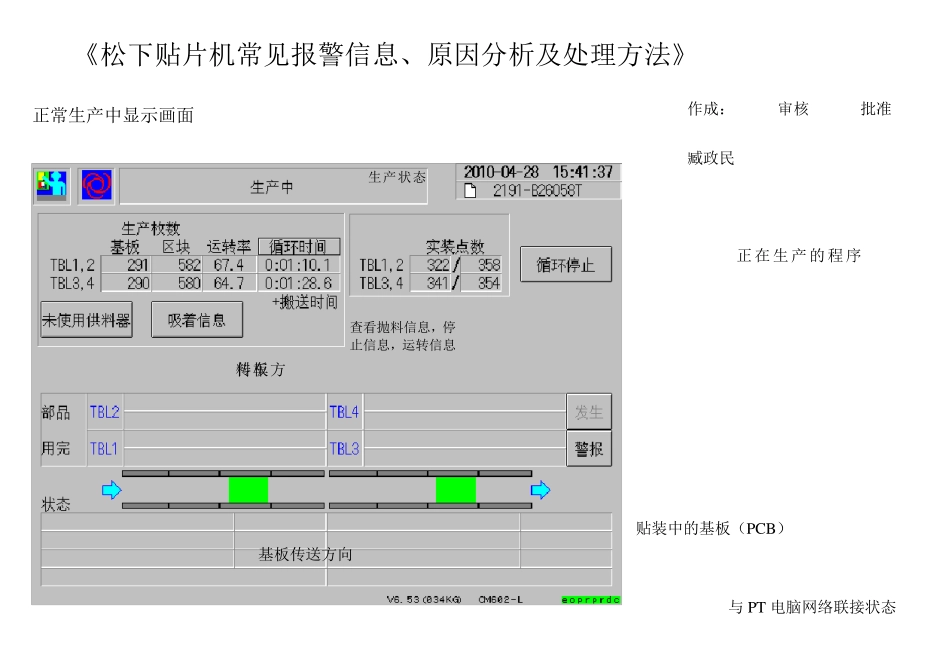

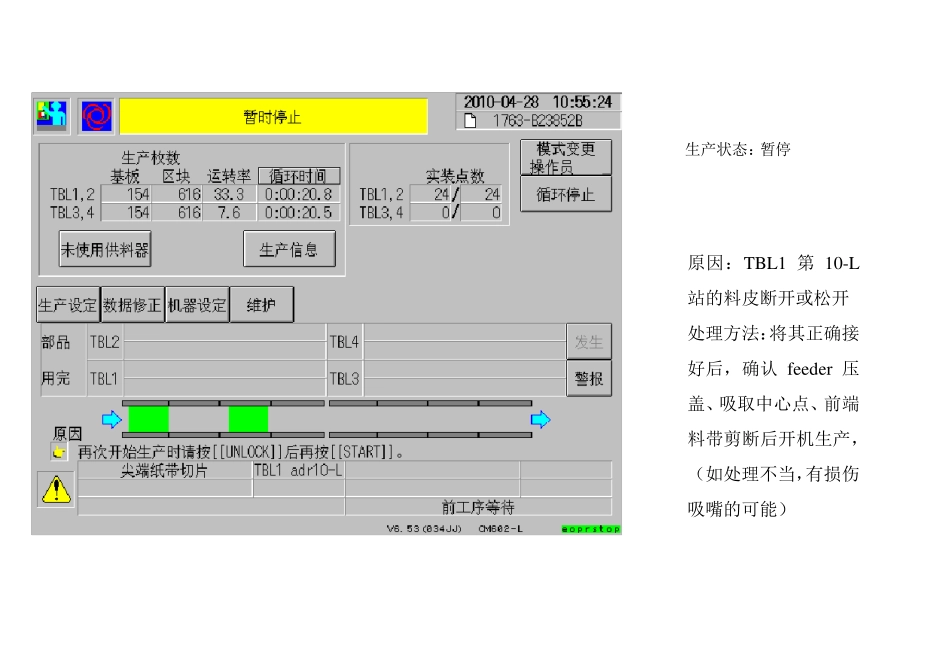

《松下贴片机常见报警信息、原因分析及处理方法》 正常生产中显示画面 作成: 审核 批准 臧政民 基板传送方向 正 在 生 产 的 程序查看抛料信息,停止信息,运转信息 贴装中的基板(PCB) 与 PT 电脑网络联接状态 传板方料车 生产状态 生产中,此时有报警信息待处理 基板(PCB) TBL1 第7-R 物料用完自动跳过(此料多个站位),及时供给物料后按:存储器元件供给,消除报警信息 产生不良吸嘴,自动跳过或指定(人为)跳过,出现此信息及时反馈给当线工艺人员 原因:TBL1 第10-L站的料皮断开或松开 处理方法:将其正确接好后,确认feeder 压盖、吸取中心点、前端料带剪断后开机生产,(如处理不当,有损伤吸嘴的可能) 生产状态:暂停 原因:生产中Table1 安全门被打开或在打开的状态下 进行了按键操作 解 决 :关 闭Table1 安全门,并 做 相 关 确 认再进行操作 原因:1.机器在生产过程中table-2-第7 站feeder被拔出 2.供料带受阻造成(此时该feeder 指示灯会亮或闪烁) 解决:(此异常有撞断吸嘴的可能)1.暂停状态下或该站报警时才可以取出feeder 2.把该feeder取出确认其状态,把前端料带、供料带和料皮处理 OK 后开始生产 原因:吸取位置偏位会造成吸取不良抛料、贴装不良等 解决方法:料车的清洁,feeder维护等 原因:基板末搬送到位,传感器末感应到该基板 解决:把基板移到传感器上面(不要放到阻挡块上面,否 则 会 把基板顶起)告知线体工艺处理 原因:机器检测到feeder 盖、前端料带、料皮、feeder 防起盖(如处理不当,有撞断吸嘴的可能) 解决:确认 feeder盖、前而料带、料皮、feeder 防起盖,确认OK 后才可开机生产(此确认项目是开机前的确认事项,机器表面帖有提醒图片) 原因:高速机贴装高度受阻报警,有多件、压件、乱件的可能 解决:确认贴装状态,反馈给线体工艺检修(如不经确认,处理不当,有撞断吸嘴的可能) 原因:机器在高速运行中 feeder 被拔出造成(有撞断吸嘴的可能) 解决:此做法是禁止的 原因:1 . 生产中紧急开关被按下 解决:1 .恢复紧急开关,回原点开机生产2 .处理紧急情 况 后,检查机器可动部分后,开机生产 原因:生产中正在交换吸嘴时机器报警,造成交换动作没完成,会出现此报警 解决:进“生产设定”-“吸嘴设定”-解锁键(UNLOCK )+“挡板开/关”,将其关闭 UNLOCK 原因:多功能机贴装高度受阻报警,有多件、压件、...
