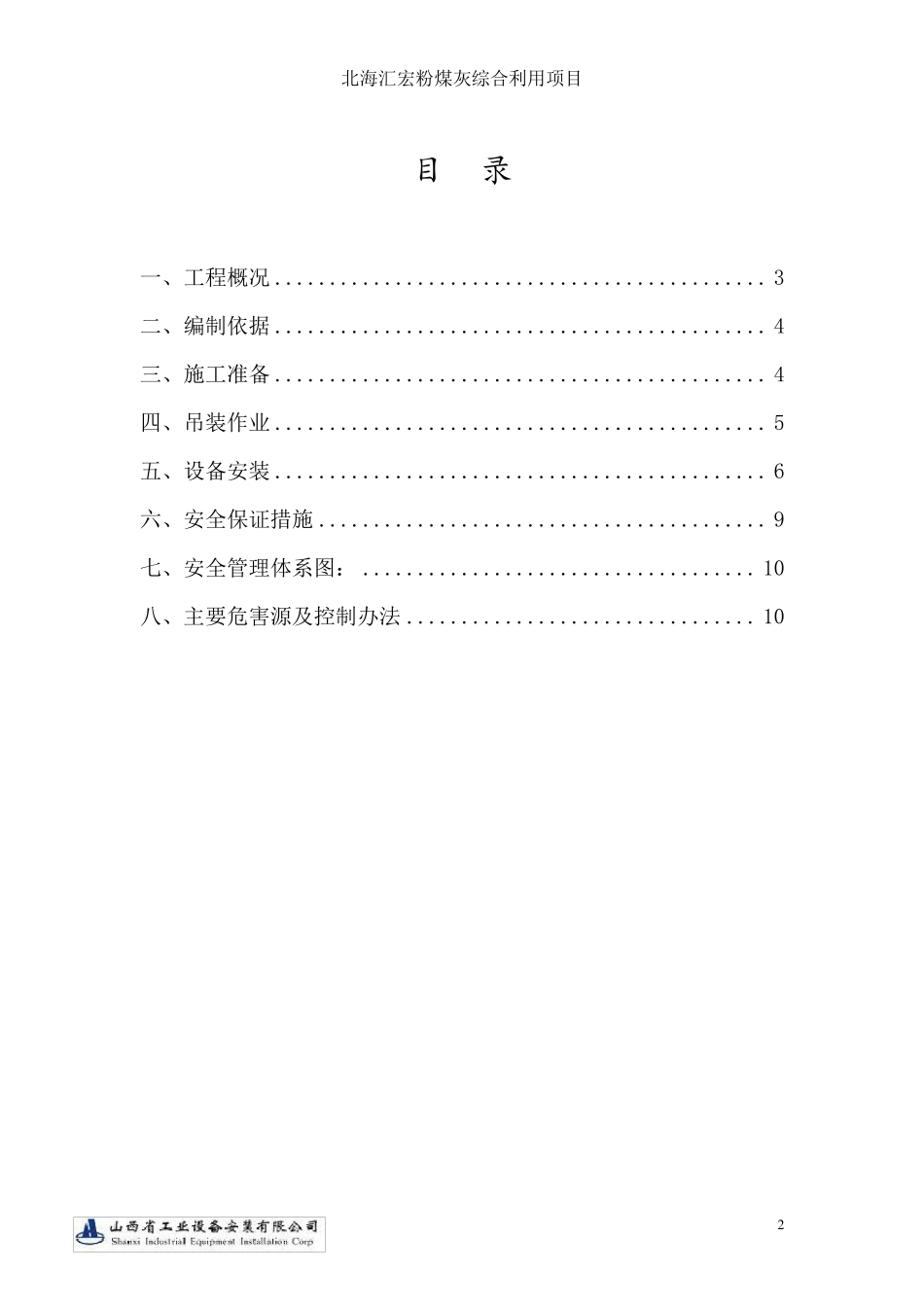

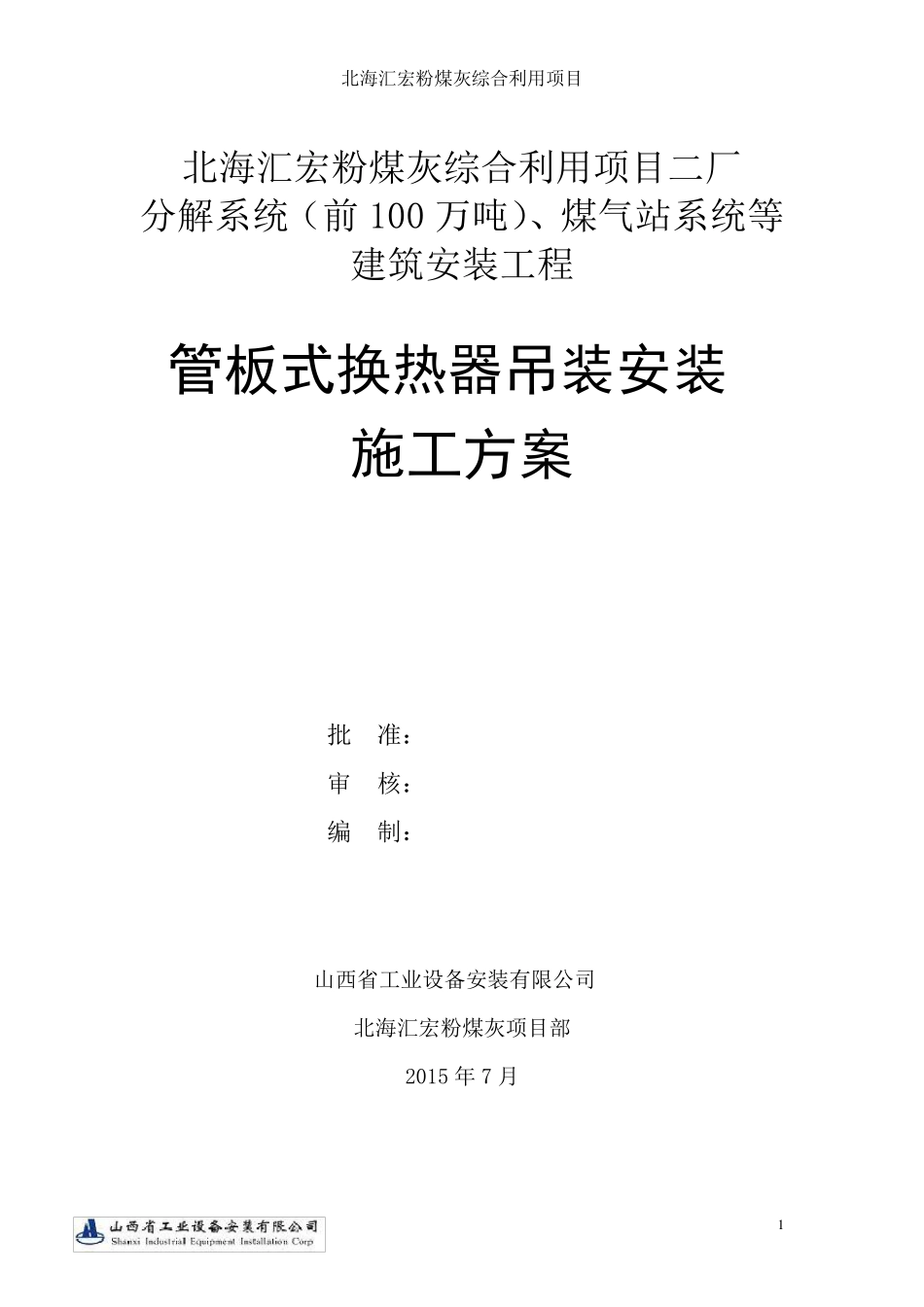

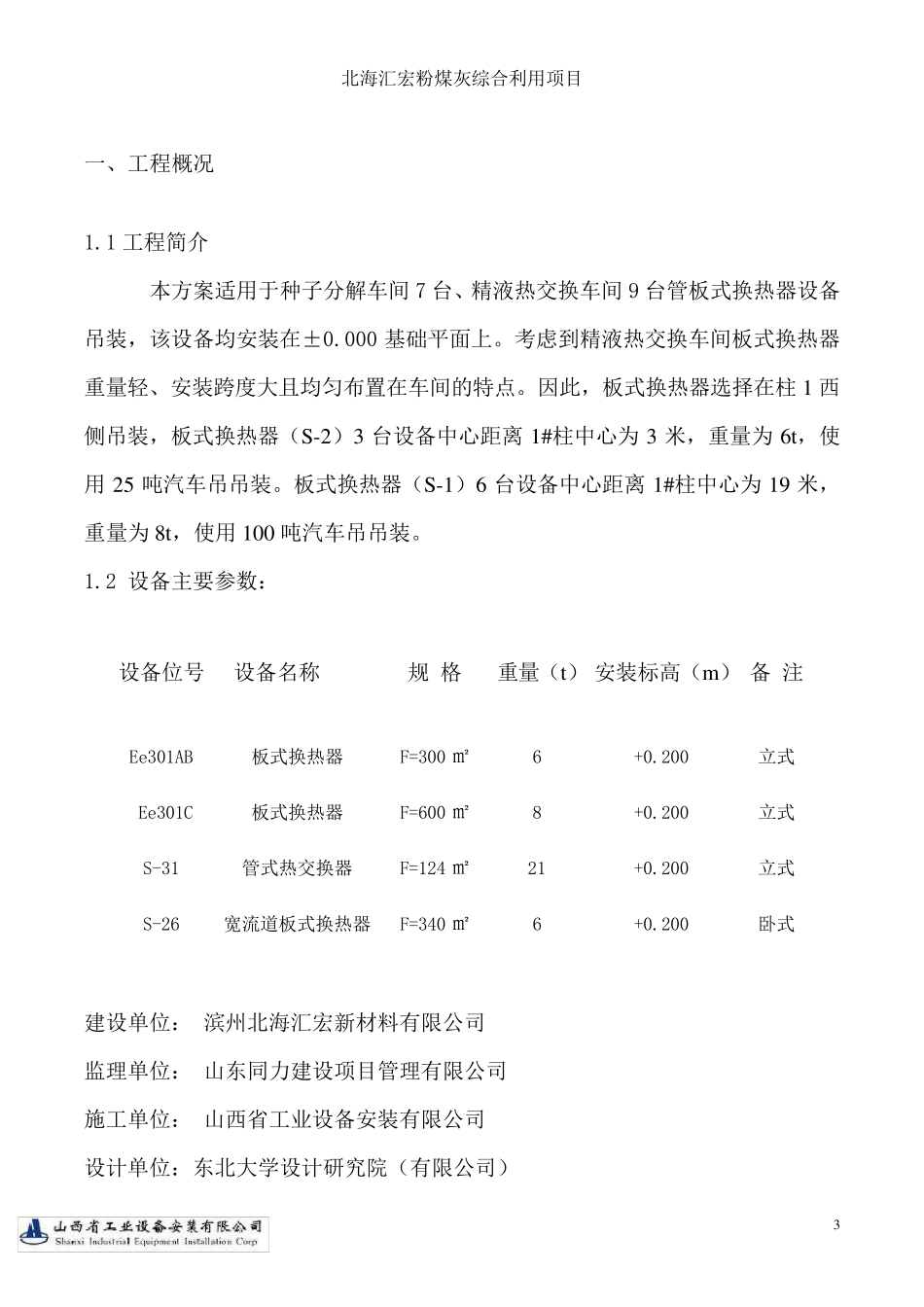

北海汇宏粉煤灰综合利用项目 1 北海汇宏粉煤灰综合利用项目二厂 分解系统(前100 万吨)、煤气站系统等 建筑安装工程 管板式换热器吊装安装 施工方案 批 准: 审 核: 编 制: 山西省工业设备安装有限公司 北海汇宏粉煤灰项目部 2015 年 7 月 北海汇宏粉煤灰综合利用项目 2 目 录 一、工程概况 ............................................. 3 二、编制依据 ............................................. 4 三、施工准备 ............................................. 4 四、吊装作业 ............................................. 5 五、设备安装 ............................................. 6 六、安全保证措施 ......................................... 9 七、安全管理体系图: .................................... 10 八、主要危害源及控制办法 ................................ 10 北海汇宏粉煤灰综合利用项目 3 一、工程概况 1.1 工程简介 本方案适用于种子分解车间7 台、精液热交换车间9 台管板式换热器设备吊装,该设备均安装在±0.000 基础平面上。考虑到精液热交换车间板式换热器重量轻、安装跨度大且均匀布置在车间的特点。因此,板式换热器选择在柱 1 西侧吊装,板式换热器(S-2)3 台设备中心距离 1#柱中心为 3 米,重量为 6t,使用25 吨汽车吊吊装。板式换热器(S-1)6 台设备中心距离 1#柱中心为 19 米,重量为 8t,使用100 吨汽车吊吊装。 1.2 设备主要参数: 设备位号 设备名称 规 格 重量(t) 安装标高(m) 备 注 Ee301AB 板式换热器 F=300 ㎡ 6 +0.200 立式 Ee301C 板式换热器 F=600 ㎡ 8 +0.200 立式 S-31 管式热交换器 F=124 ㎡ 21 +0.200 立式 S-26 宽流道板式换热器 F=340 ㎡ 6 +0.200 卧式 建设单位: 滨州北海汇宏新材料有限公司 监理单位: 山东同力建设项目管理有限公司 施工单位: 山西省工业设备安装有限公司 设计单位:东北大学设计研究院(有限公司) 北海汇宏粉煤灰综合利用项目 4 二、编制依据 1.1 施工合同 1.2 管板式换热器设备平面布置图 、设备基础平面布置图 1.3 设备管口方位图 1.4 《化工工程建设起重施工规范》 HGJ201-83 1.5 《机械设备安装工程施工及验收通用规范》 GB/T50231-2011 三、施工准备 1、吊装前准备和吊装条件 1.1 施工前技...
