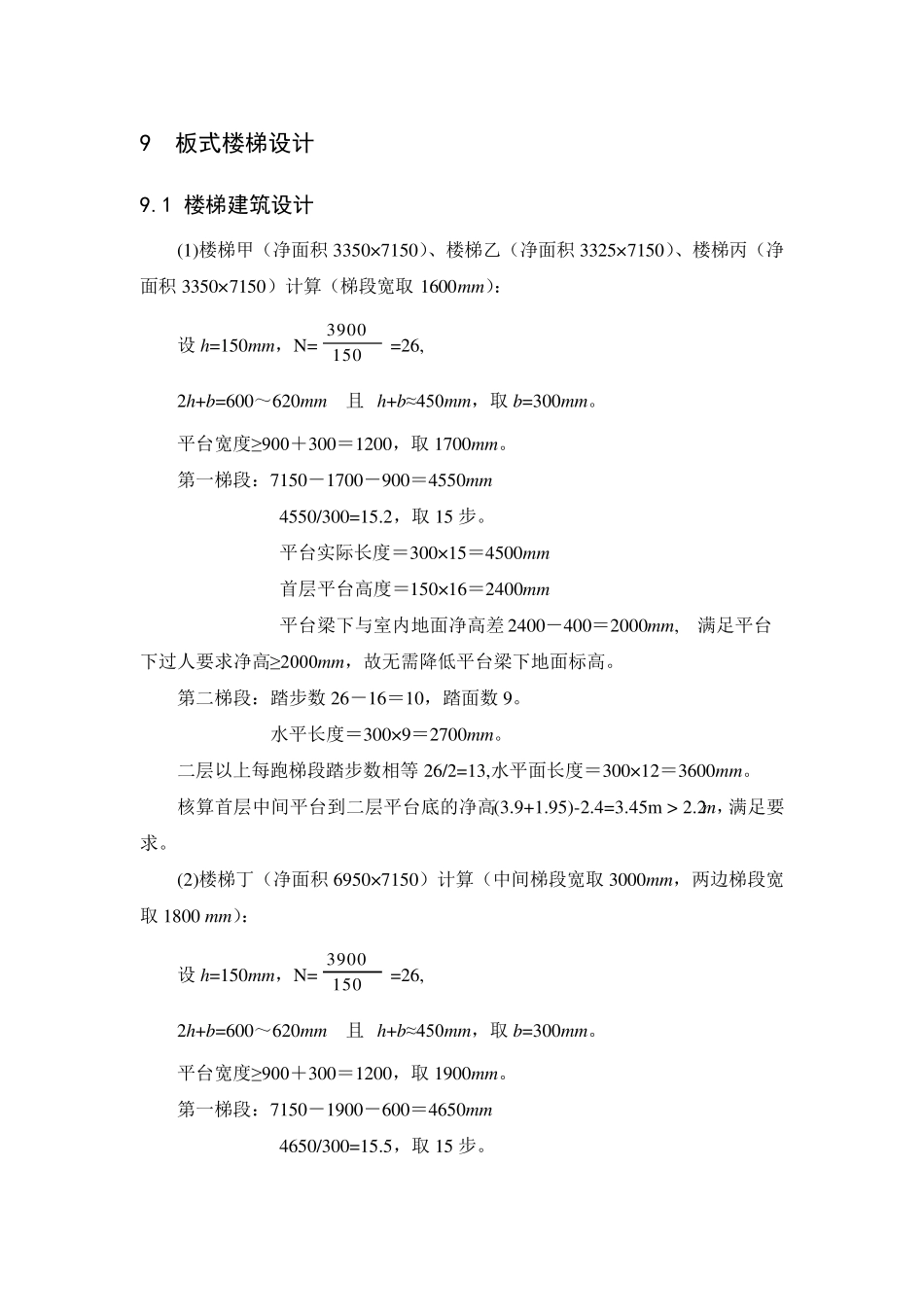

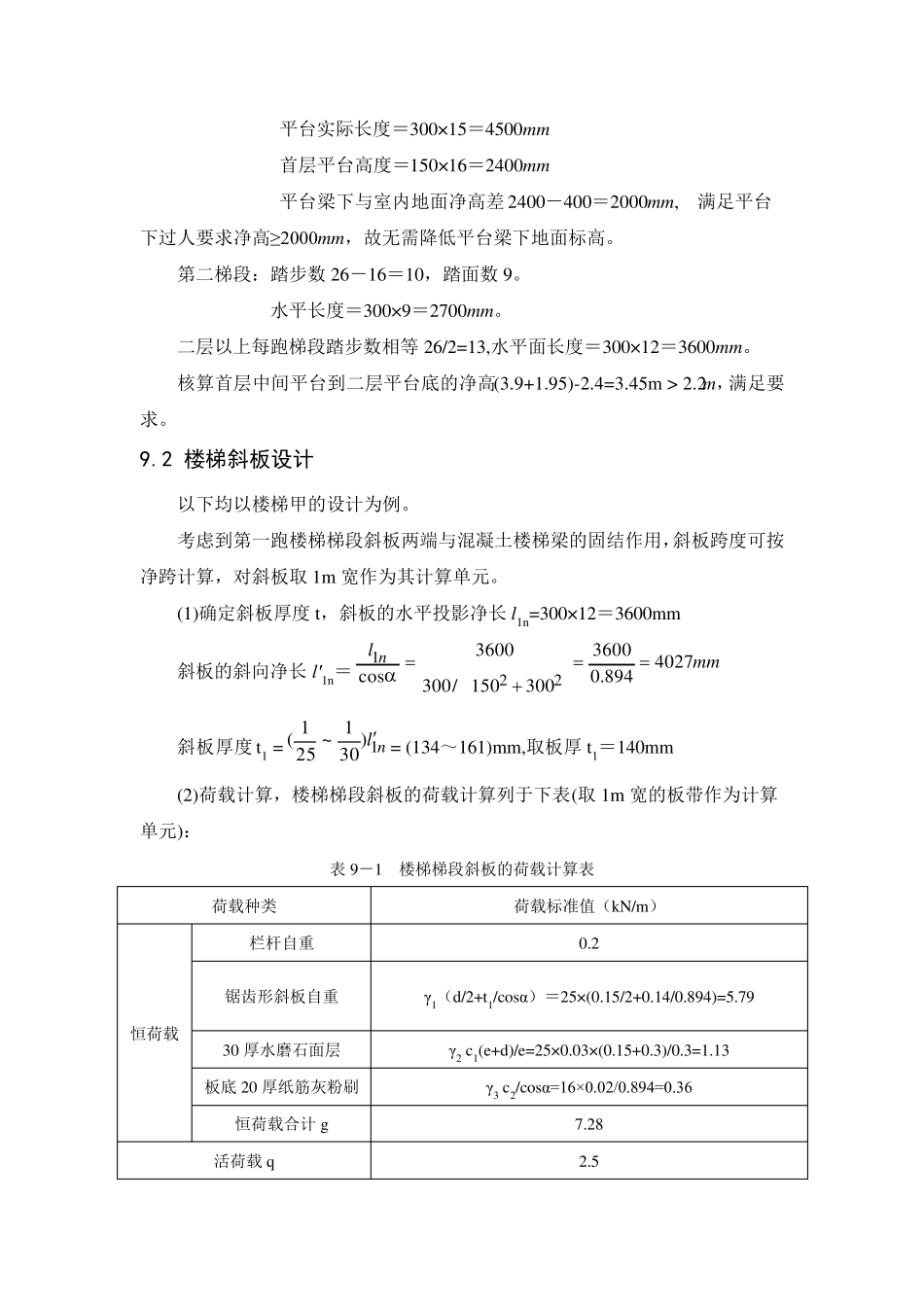

9 板式楼梯设计 9.1 楼梯建筑设计 (1)楼梯甲（净面积3350×7150）、楼梯乙（净面积3325×7150）、楼梯丙（净面积3350×7150）计算（梯段宽取 1600m m ）： 设 h=150m m ，N=1503900=26, 2h+b=600～620m m 且 h+b≈450m m ，取 b=300m m 。 平台宽度≥900＋300＝1200，取 1700m m 。 第一梯段：7150－1700－900＝4550m m 4550/300=15.2，取 15 步。 平台实际长度＝300×15＝4500m m 首层平台高度＝150×16＝2400m m 平台梁下与室内地面净高差 2400－400＝2000m m , 满足平台下过人要求净高≥2000m m ，故无需降低平台梁下地面标高。 第二梯段：踏步数 26－16＝10，踏面数 9。 水平长度＝300×9＝2700m m 。 二层以上每跑梯段踏步数相等 26/2=13,水平面长度＝300×12＝3600m m 。 核算首层中间平台到二层平台底的净高(3.9+1.95)-2.4=3.45m > 2.2m ，满足要求。 (2)楼梯丁（净面积6950×7150）计算（中间梯段宽取 3000m m ，两边梯段宽取 1800 m m ）： 设 h=150m m ，N=1503900=26, 2h+b=600～620m m 且 h+b≈450m m ，取 b=300m m 。 平台宽度≥900＋300＝1200，取 1900m m 。 第一梯段：7150－1900－600＝4650m m 4650/300=15.5，取 15 步。 平台实际长度＝300×15＝4500mm 首层平台高度＝150×16＝2400mm 平台梁下与室内地面净高差2400－400＝2000mm, 满足平台下过人要求净高≥2000mm，故无需降低平台梁下地面标高。 第二梯段：踏步数 26－16＝10，踏面数 9。 水平长度＝300×9＝2700mm。 二层以上每跑梯段踏步数相等 26/2=13,水平面长度＝300×12＝3600mm。 核算首层中间平台到二层平台底的净高(3.9+1.95)-2.4=3.45m > 2.2m，满足要求。 9.2 楼梯斜板设计 以下均以楼梯甲的设计为例。 考虑到第一跑楼梯梯段斜板两端与混凝土楼梯梁的固结作用，斜板跨度可按净跨计算，对斜板取 1m 宽作为其计算单元。 (1)确定斜板厚度t，斜板的水平投影净长l1n=300×12＝3600mm 斜板的斜向净长l′1n＝mml n4027894.03600300150/3003600cos221 斜板厚度t1 =nl1)301~251( = (134～161)mm,取板厚 t1＝140mm (2)荷载计算，楼梯梯段斜板的荷载计算列于下表(取 1m 宽的板带作为计算单元)： 表 9－1 楼梯梯段斜板的荷载计算表 荷载种类 荷载标准值（kN/m） 恒荷载 栏杆自重 0.2 锯齿形斜板自重 γ1（d/2+t1/cosα）＝25×(0.1...
