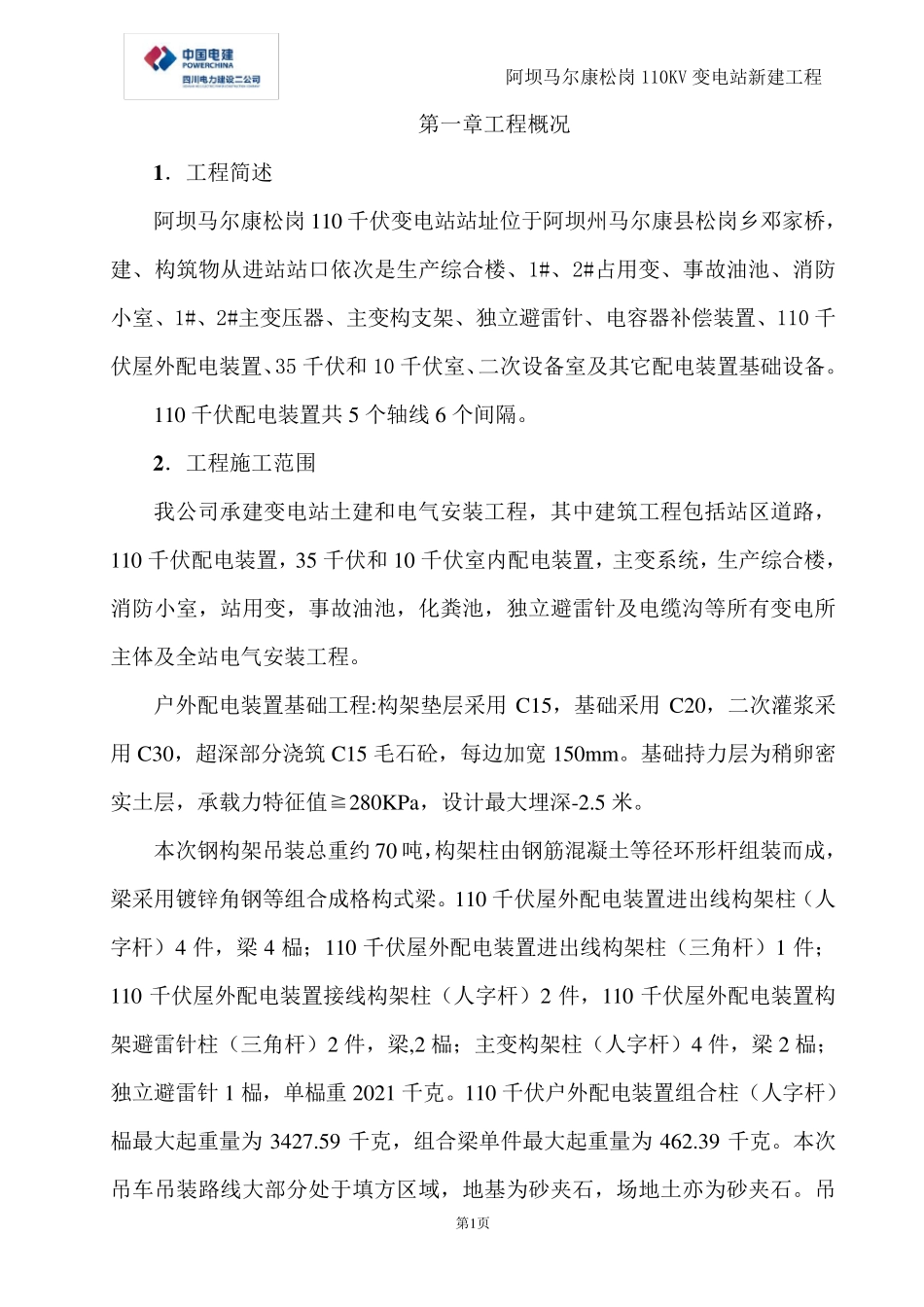

阿 坝 马 尔 康 松 岗 110KV 变 电 站 新 建 工 程 第 1页 第 一 章 工 程 概 况 1 ． 工 程 简 述 阿 坝 马 尔 康 松 岗 110 千 伏 变 电 站 站 址 位 于 阿 坝 州 马 尔 康 县 松 岗 乡 邓 家 桥 ，建 、 构 筑 物 从 进 站 站 口 依 次 是 生 产 综 合 楼 、 1#、 2#占 用 变 、 事 故 油 池 、 消 防小 室 、 1#、 2#主 变 压 器 、 主 变 构 支 架 、 独 立 避 雷 针 、 电 容 器 补 偿 装 置 、 110 千伏 屋 外 配 电 装 置 、35 千 伏 和 10 千 伏 室 、二 次 设 备 室 及 其 它 配 电 装 置 基 础 设 备 。 110 千 伏 配 电 装 置 共 5 个 轴 线 6 个 间 隔 。 2 ． 工 程 施 工 范 围 我 公 司 承 建 变 电 站 土 建 和 电 气 安 装 工 程 ， 其 中 建 筑 工 程 包 括 站 区 道 路 ， 110 千 伏 配 电 装 置 ， 35 千 伏 和 10 千 伏 室 内 配 电 装 置 ， 主 变 系 统 ， 生 产 综 合 楼 ，消 防 小 室 ， 站 用 变 ， 事 故 油 池 ， 化 粪 池 ， 独 立 避 雷 针 及 电 缆 沟 等 所 有 变 电 所主 体 及 全 站 电 气 安 装 工 程 。 户 外 配 电 装 置 基 础 工 程 :构 架 垫 层 采 用C15， 基 础 采 用C20， 二 次 灌 浆 采用 C30， 超深部分浇筑 C15 毛石砼， 每边加宽150m m 。 基 础 持力层 为稍卵密实土 层 ， 承 载力特征值≧280KPa， 设 计最大埋深-2.5 米。 本次 钢构 架 吊装 总 重 约 70 吨 ，构 架 柱 由 钢筋 混 凝 土 等 径 环 形 杆 组 装 而 成 ，梁 采 用 镀 锌 角 钢等 组 合 成 格 构 式 梁 。 110 千 伏 屋 外 配 电 装 置 进 出 线 构 架 柱 （ 人字 杆 ） 4 件 ， 梁 4 榀 ； 110 千 伏 屋 外 配 电 装 置 进 出 线 构 架 柱 （ 三 角 杆 ） 1 件 ；110 千 伏 屋 外 配 电 装 置 接 线 构 架 柱 （ 人 字 杆 ） 2 件 ， 110 千 伏 屋 外 配 电 装 置 构架 避 雷 针 柱 （ 三 角 杆 ） 2 件 ， 梁 ,2 榀 ； 主 变 ...
