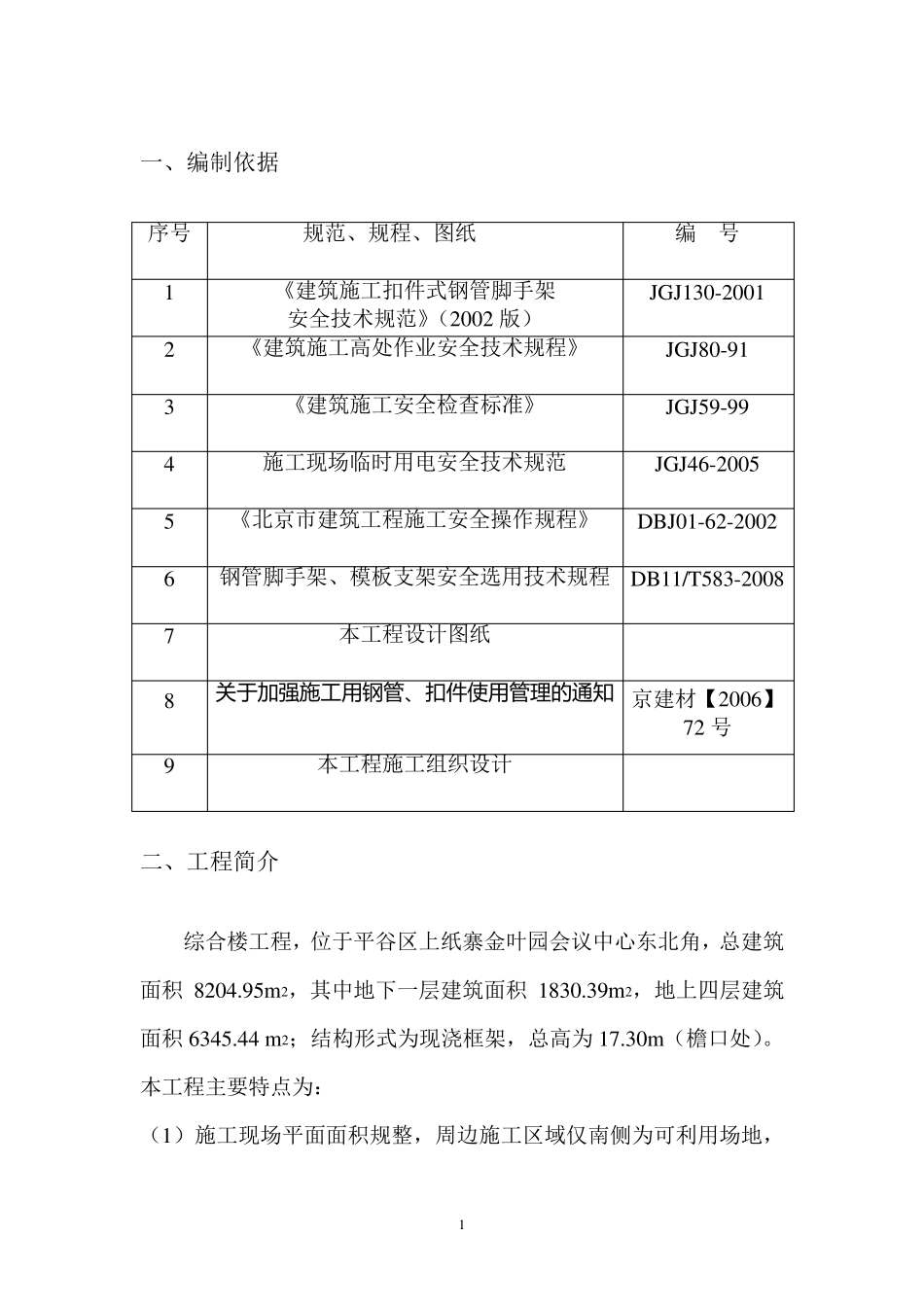

1 一、编制依据 序号 规范、规程、图纸 编 号 1 《建筑施工扣件式钢管脚手架 安全技术规范》（2002 版） JGJ130-2001 2 《建筑施工高处作业安全技术规程》 JGJ80-91 3 《建筑施工安全检查标准》 JGJ59-99 4 施工现场临时用电安全技术规范 JGJ46-2005 5 《北京市建筑工程施工安全操作规程》 DBJ01-62-2002 6 钢管脚手架、模板支架安全选用技术规程 DB11/T583-2008 7 本工程设计图纸 8 关 于 加 强 施 工 用 钢 管 、扣件使用 管 理的通知 京建材【2006】72 号 9 本工程施工组织设计 二、工程简介 综合楼工程，位于平谷区上纸寨金叶园会议中心东北角，总建筑面积 8204.95m 2，其中地下一层建筑面积 1830.39m 2，地上四层建筑面积 6345.44 m 2；结构形式为现浇框架，总高为 17.30m （檐口处）。 本工程主要特点为： （1）施工现场平面面积规整，周边施工区域仅南侧为可利用场地，2 北侧与东侧上空均有高压线，南侧围档临近基槽边缘。 （2 ）建筑整体为矩形4 0×4 6 米，地上部分四周为回廊式客房，中部自首层大厅至四层屋面为天井式，四层屋面安装可开启式天幕。 序号 项 目 内 容 1 建筑用途 主要用途：地下为健身房；地上为客房。 2 建筑面积 8204.95m2 3 建筑层数 地下层数：1 层 地上层数：4 层 4 建筑层高 建筑地下一层为：6.30m， 首层：4.50m， 2～3 层均为：3.90m， 四层：4.40m 5 建筑高度 ±0.00 绝对标高 36.28m 室内外高差 0.60m 6 基底标高 -7.85 建筑檐高 18.50m 三、 施工安排 3．1 材料准备 1）本工程脚手架采用Φ48 钢管（壁厚 3.5mm）搭设，扣件连接，5cm厚脚手板、脚手架外立杆内侧张设密目安全网。 2）Φ48 钢管材质质量应符合 GB/T700 中Q235-A 级钢的相应规定，长度宜为4～6m，有严重锈蚀、弯曲、压扁、损伤和裂纹者严禁使用。 3）扣件应采用可锻铸铁扣件，其材质应符合 GB15831 的规定，进场后须抽取扣件样 本进行 力 学 性 能 和扭 力 距 指 标复 验 4）施工单 位 采购 和租 赁 钢管、扣件时 ，要与生 产 或 租 赁 单 位 签 订 质3 量担保协议，查验和保存生产许可证、产品合格证、检测报告等有关资料，加强对钢管、扣件的进场验收。质量合格资料不全和未按标准要求铸有商标的产品不得验收进场。 5） 序号 材料名称 备 注 1 Φ 48 钢管 壁厚 3.5mm 2 直角扣件...
