架桥机T梁安装施工技术方案修改

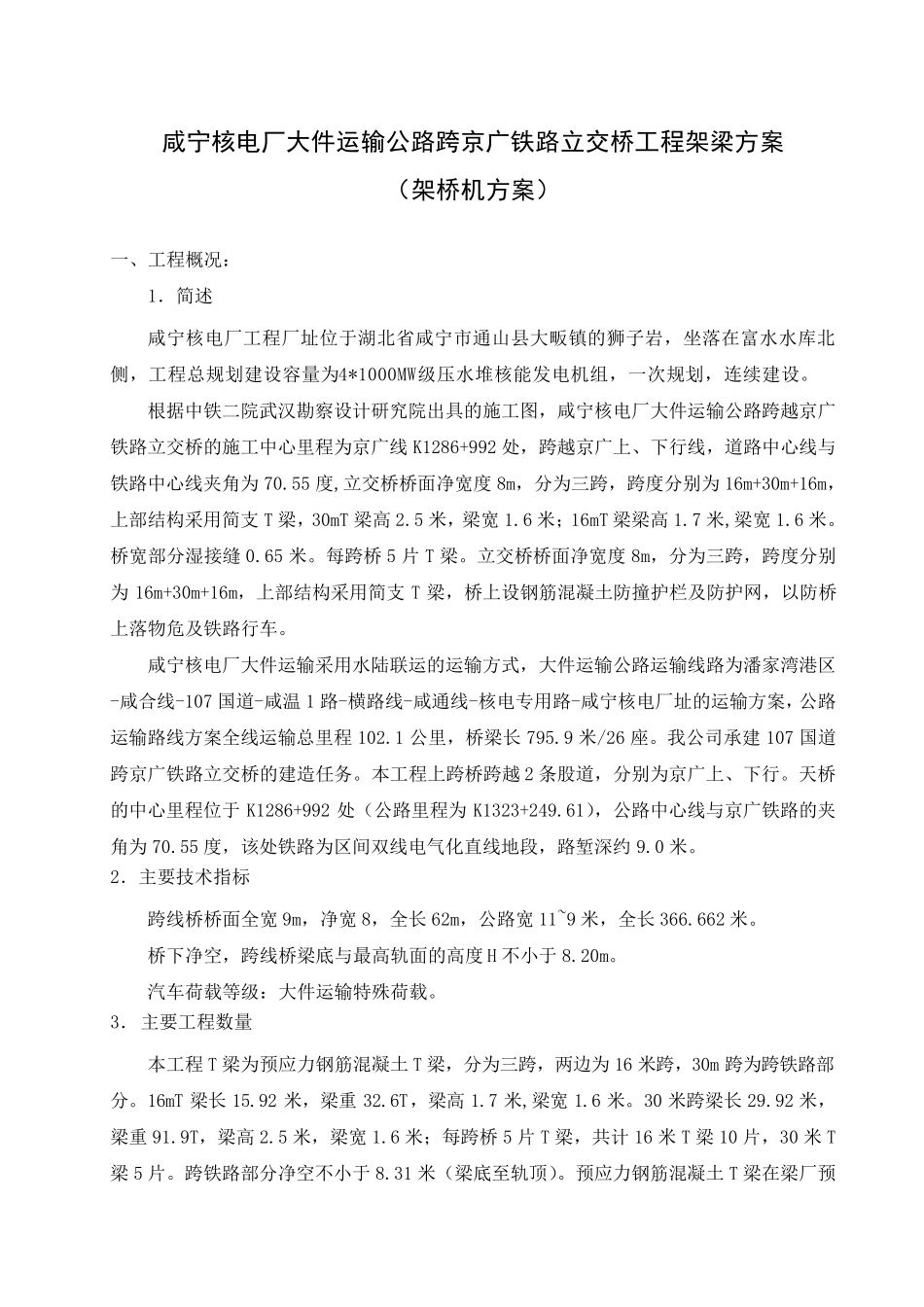

架桥机T梁安装施工技术方案修改_第1页
1/30
架桥机T梁安装施工技术方案修改_第2页
2/30
架桥机T梁安装施工技术方案修改_第3页
3/30
咸宁核电厂大件运输公路跨京广铁路立交桥工程架梁方案 (架桥机方案) 一、工程概况: 1.简述 咸宁核电厂工程厂址位于湖北省咸宁市通山县大畈镇的狮子岩,坐落在富水水库北侧,工程总规划建设容量为4*1000MW级压水堆核能发电机组,一次规划,连续建设。 根据中铁二院武汉勘察设计研究院出具的施工图,咸宁核电厂大件运输公路跨越京广铁路立交桥的施工中心里程为京广线 K1286+992 处,跨越京广上、下行线,道路中心线与铁路中心线夹角为 70.55 度,立交桥桥面净宽度 8m,分为三跨,跨度分别为 16m+30m+16m,上部结构采用简支 T 梁,30mT 梁高 2.5 米,梁宽 1.6 米;16mT 梁梁高 1.7 米,梁宽 1.6 米。桥宽部分湿接缝 0.65 米。每跨桥 5 片 T 梁。立交桥桥面净宽度 8m,分为三跨,跨度分别为 16m+30m+16m,上部结构采用简支 T 梁,桥上设钢筋混凝土防撞护栏及防护网,以防桥上落物危及铁路行车。 咸宁核电厂大件运输采用水陆联运的运输方式,大件运输公路运输线路为潘家湾港区-咸合线-107 国道-咸温1 路-横路线-咸通线-核电专用路-咸宁核电厂址的运输方案,公路运输路线方案全线运输总里程 102.1 公里,桥梁长795.9 米/26 座。我公司承建 107 国道跨京广铁路立交桥的建造任务。本 工程上跨桥跨越 2 条 股 道,分别为京广上、下行。天 桥的中心里程位于 K1286+992 处( 公路里程为 K1323+249.61),公路中心线与京广铁路的夹角为 70.55 度,该 处铁路为区间 双 线电气 化 直 线地 段 ,路堑 深 约 9.0 米。 2.主 要 技 术 指 标 跨线桥桥面全宽 9m,净宽 8,全长62m,公路宽 11~9 米,全长366.662 米。 桥下净空 ,跨线桥梁底 与最 高轨 面的高度 H 不 小 于 8.20m。 汽 车荷 载 等 级:大件运输特 殊 荷 载 。 3. 主 要 工程数 量 本 工程 T 梁为预 应 力 钢筋混凝土 T 梁,分为三跨,两 边 为 16 米跨,30m 跨为跨铁路部分。16mT 梁长15.92 米,梁重32.6T,梁高 1.7 米,梁宽 1.6 米。30 米跨梁长29.92 米,梁重 91.9T,梁高 2.5 米,梁宽 1.6 米;每跨桥 5 片 T 梁,共 计 16 米 T 梁 10 片,30 米 T梁 5 片。跨铁路部分净空 不 小 于 8.31 米( 梁底 至 轨 顶 )。预 应 力 钢筋混凝土 T 梁在梁厂预制,运至现场后换装上桥,然后用LBQJ140/40 架桥机架设。 二、资源配备: ...
