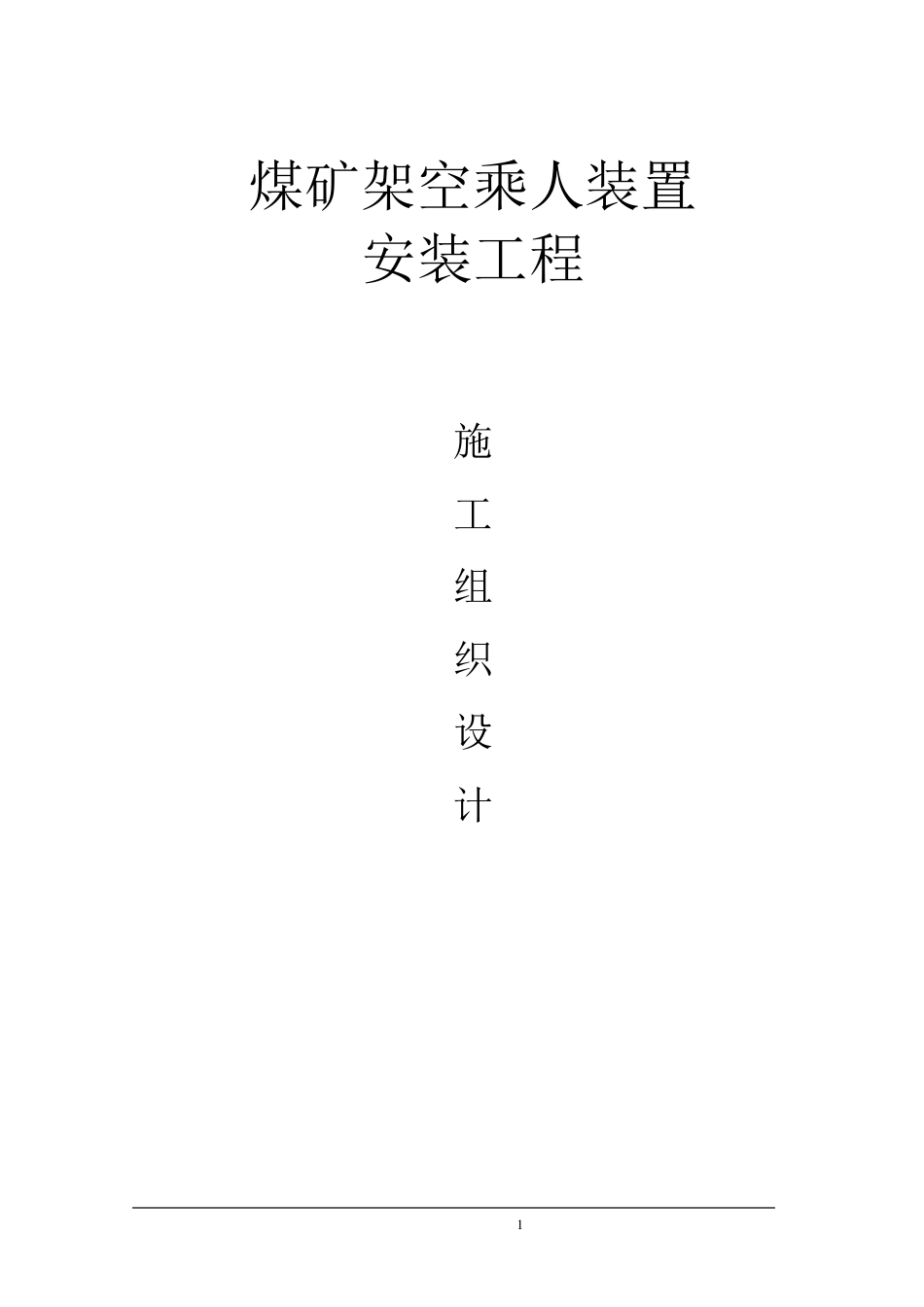

架空乘人装置安装施工组织设计

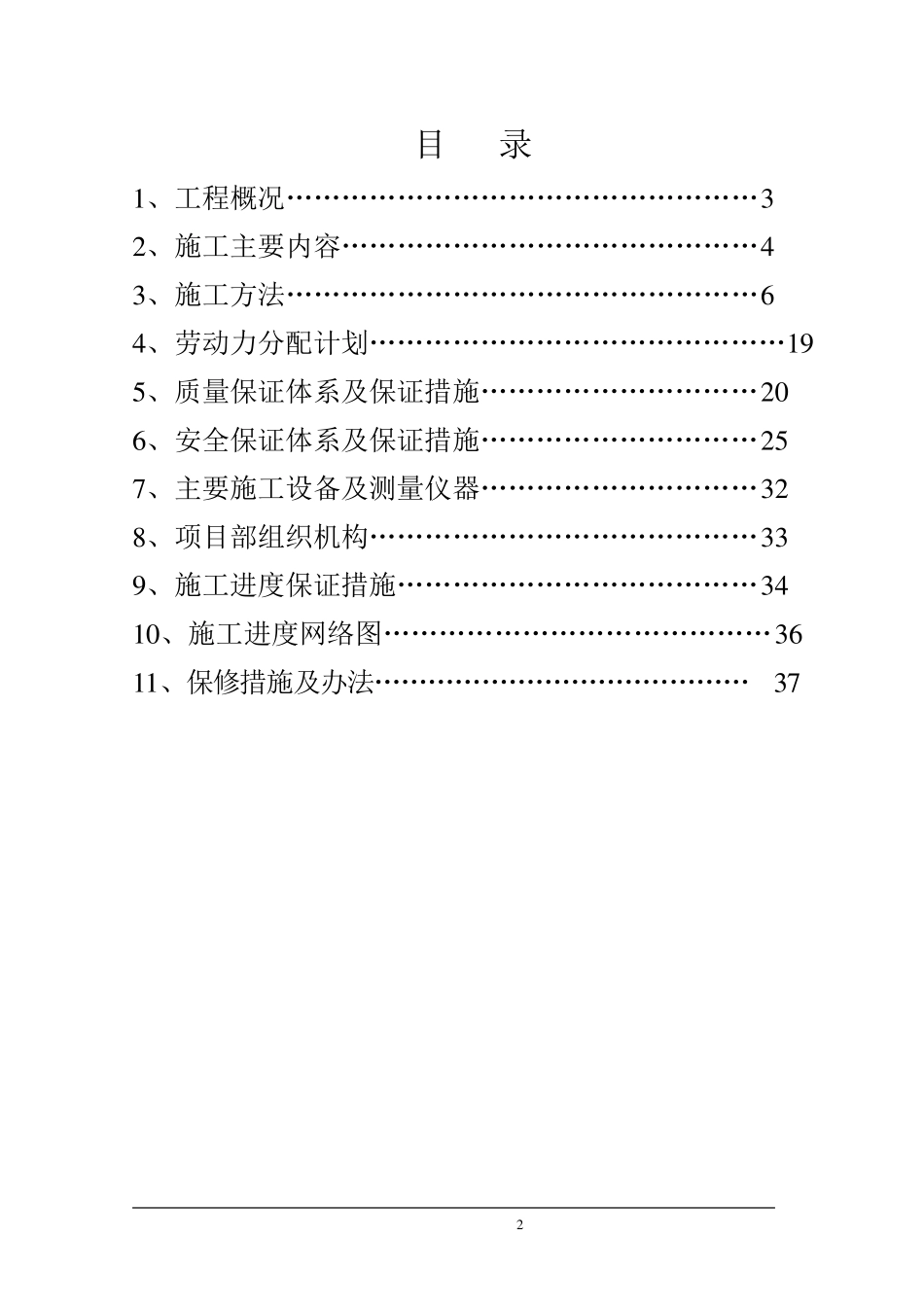

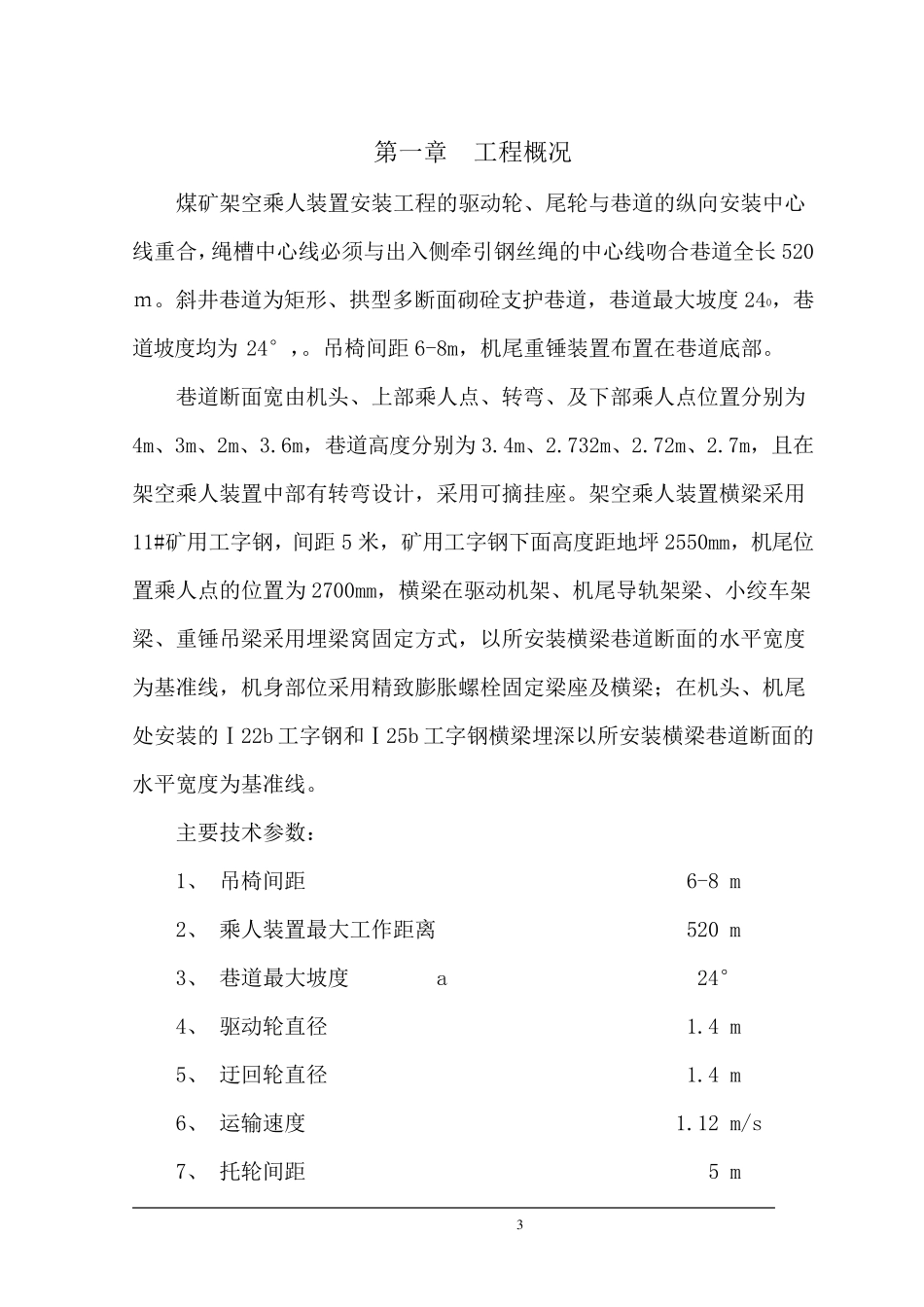

1 煤矿架空乘人装置 安装工程 施 工 组 织 设 计 2 目 录 1 、工程概况……………………………………………3 2 、施工主要内容………………………………………4 3 、施工方法……………………………………………6 4 、劳动力分配计划………………………………………1 9 5 、质量保证体系及保证措施…………………………2 0 6 、安全保证体系及保证措施…………………………2 5 7 、主要施工设备及测量仪器…………………………3 2 8 、项目部组织机构……………………………………3 3 9 、施工进度保证措施…………………………………3 4 1 0 、施工进度网络图……………………………………3 6 1 1 、保修措施及办法……………………………………3 7 3 第一章 工程概况 煤矿架空乘人装置安装工程的驱动轮、尾轮与巷道的纵向安装中心线重合，绳槽中心线必须与出入侧牵引钢丝绳的中心线吻合巷道全长520ｍ。斜井巷道为矩形、拱型多断面砌硂支护巷道，巷道最大坡度240，巷道坡度均为24°，。吊椅间距 6-8m，机尾重锤装置布置在巷道底部。 巷道断面宽由机头、上部乘人点、转弯、及下部乘人点位置分别为4m、3m、2m、3.6m，巷道高度分别为3.4m、2.732m、2.72m、2.7m，且在架空乘人装置中部有转弯设计，采用可摘挂座。架空乘人装置横梁采用11#矿用工字钢，间距 5 米，矿用工字钢下面高度距地坪 2550mm，机尾位置乘人点的位置为2700mm，横梁在驱动机架、机尾导轨架梁、小绞车架梁、重锤吊梁采用埋梁窝固定方式，以所安装横梁巷道断面的水平宽度为基准线，机身部位采用精致膨胀螺栓固定梁座及横梁；在机头、机尾处安装的Ⅰ22b 工字钢和Ⅰ25b 工字钢横梁埋深以所安装横梁巷道断面的水平宽度为基准线。 主要技术参数： 1、 吊椅间距 6-8 m 2、 乘人装置最大工作距离 520 m 3、 巷道最大坡度 a 24° 4、 驱动轮直径 1.4 m 5、 迂回轮直径 1.4 m 6、 运输速度 1.12 m/s 7、 托轮间距 5 m 4 8、 尾轮张紧行程 7 m 9、 最大输送效率 402 人次/h 10、 张紧重锤 450 kg 11、 牵引钢丝绳 6*19 φ22（1570Mpa） 1140 m 12、 重锤张紧钢丝绳 6×37φ13 50 m 13、 防爆电机功率 380/ 660 V 45 KW 14、 钢丝绳离巷道垂直高度距离 2700mm 15、钢丝绳最大牵引力 17.9KN 16、钢丝绳破断力 323 KN 第二章 主要工程量 2. 1、机械部分安装 2.1...
