架空乘人装置设计说明

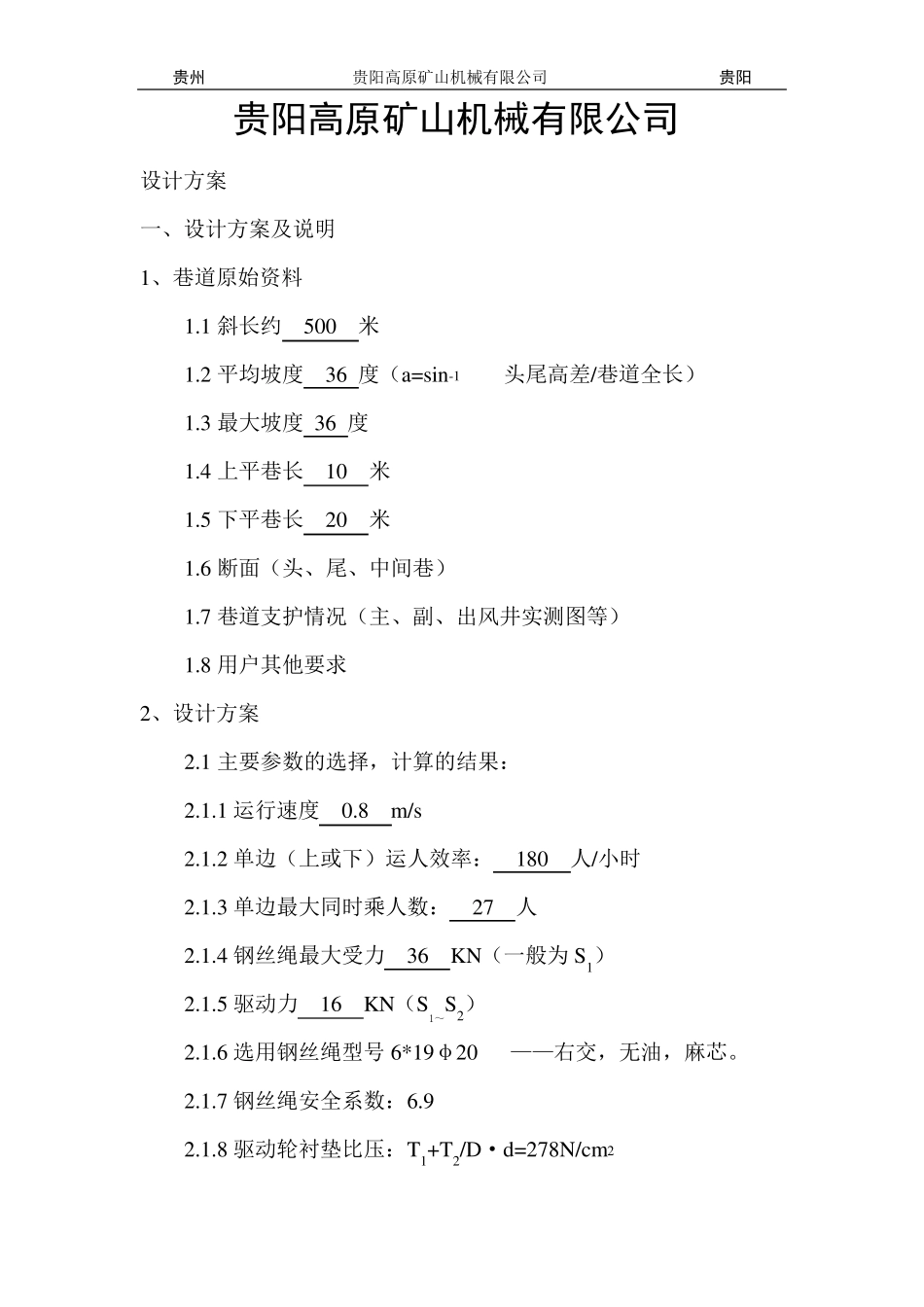

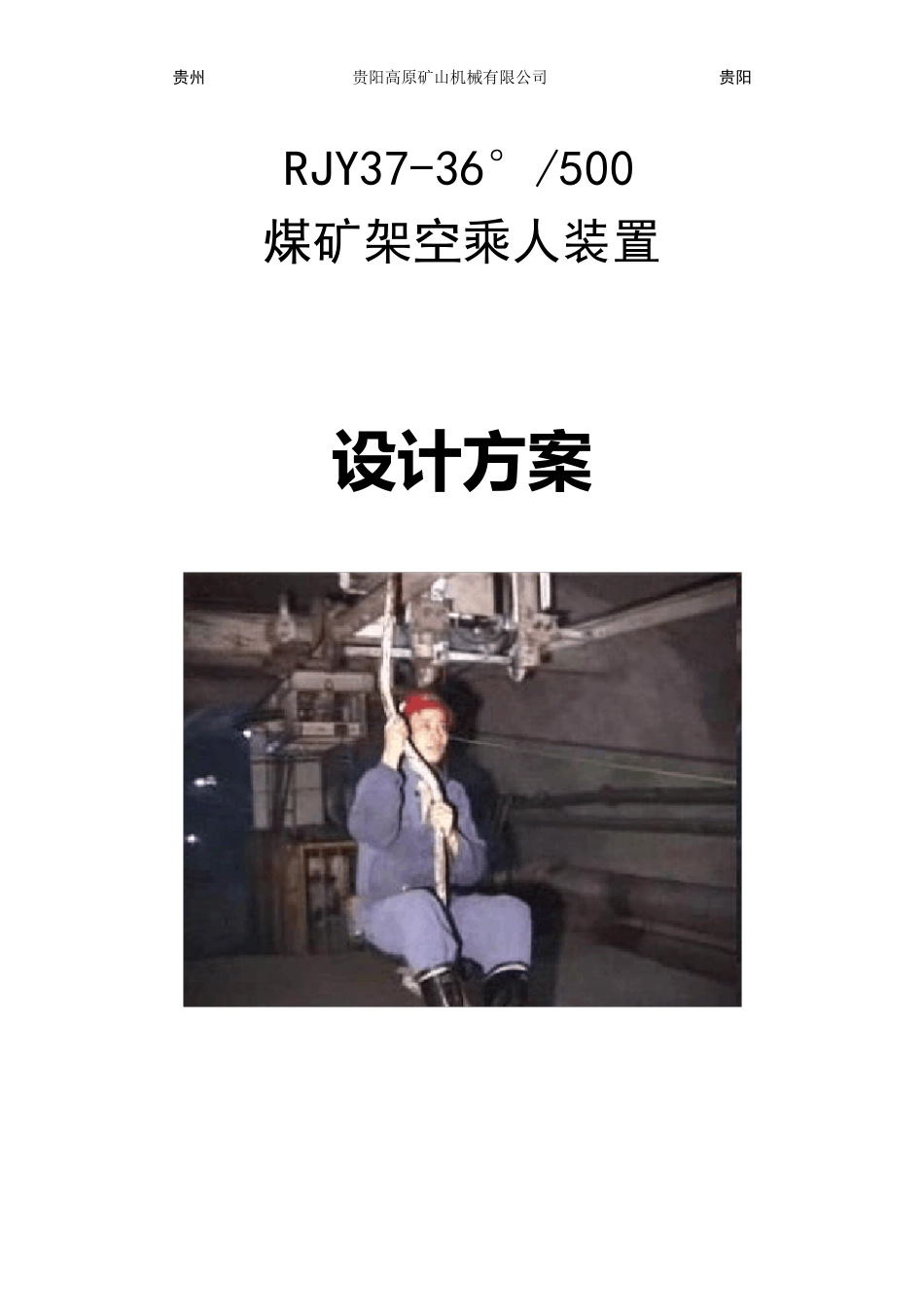

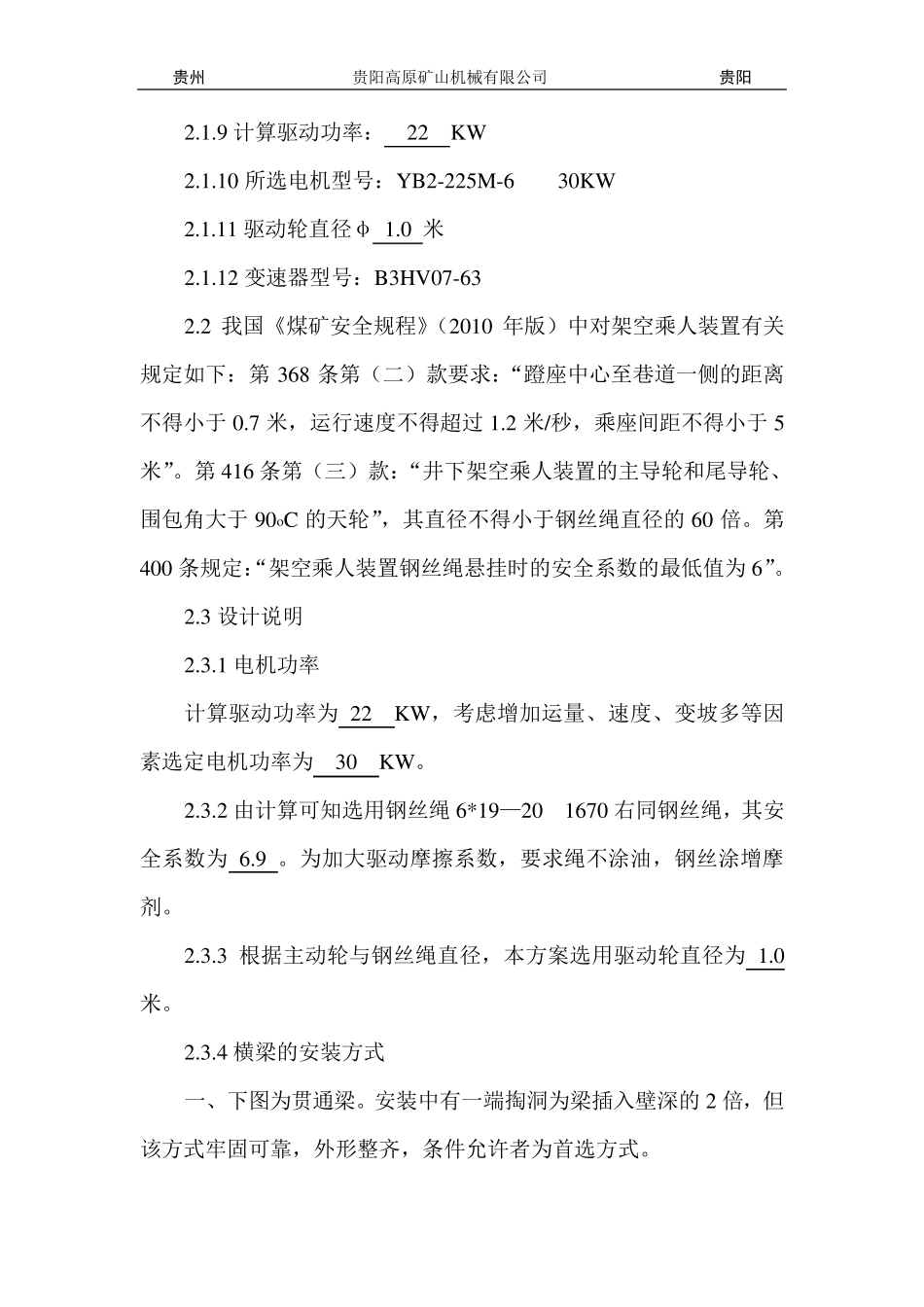

贵州 贵阳高原矿山机械有限公司 贵阳 RJY37-36°/500 煤矿架空乘人装置 设 计 方案 贵州 贵阳高原矿山机械有限公司 贵阳 贵阳高原矿山机械有限公司 设计方案 一、设计方案及说明 1、巷道原始资料 1.1 斜长约 500 米 1.2 平均坡度 36 度（a=sin-1 头尾高差/巷道全长） 1.3 最大坡度 36 度 1.4 上平巷长 10 米 1.5 下平巷长 20 米 1.6 断面（头、尾、中间巷） 1.7 巷道支护情况（主、副、出风井实测图等） 1.8 用户其他要求 2、设计方案 2.1 主要参数的选择，计算的结果： 2.1.1 运行速度 0.8 m/s 2.1.2 单边（上或下）运人效率： 180 人/小时 2.1.3 单边最大同时乘人数： 27 人 2.1.4 钢丝绳最大受力 36 KN（一般为S1） 2.1.5 驱动力 16 KN（S1～S2） 2.1.6 选用钢丝绳型号6*19φ20 ——右交，无油，麻芯。 2.1.7 钢丝绳安全系数：6.9 2.1.8 驱动轮衬垫比压：T1+T2/D·d=278N/cm2 贵州 贵阳高原矿山机械有限公司 贵阳 2.1.9 计算驱动功率： 22 KW 2.1.10 所选电机型号：YB2-225M-6 30KW 2.1.11 驱动轮直径φ 1.0 米 2.1.12 变速器型号：B3HV07-63 2.2 我国《煤矿安全规程》（2010 年版）中对架空乘人装置有关规定如下：第 368 条第（二）款要求：“蹬座中心至巷道一侧的距离不得小于 0.7 米，运行速度不得超过 1.2 米/秒，乘座间距不得小于 5米”。第 416 条第（三）款：“井下架空乘人装置的主导轮和尾导轮、围包角大于 90oC 的天轮”，其直径不得小于钢丝绳直径的 60 倍。第400 条规定：“架空乘人装置钢丝绳悬挂时的安全系数的最低值为 6”。 2.3 设计说明 2.3.1 电机功率 计算驱动功率为 22 KW，考虑增加运量、速度、变坡多等因素选定电机功率为 30 KW。 2.3.2 由计算可知选用钢丝绳 6*19—20 1670 右同钢丝绳，其安全系数为 6.9 。为加大驱动摩擦系数，要求绳不涂油，钢丝涂增摩剂。 2.3.3 根据主动轮与钢丝绳直径，本方案选用驱动轮直径为 1.0 米。 2.3.4 横梁的安装方式 一、下图为贯通梁。安装中有一端掏洞为梁插入壁深的 2 倍，但该 方式牢 固 可靠 ，外 形 整 齐 ，条件 允 许 者 为首 选方式。 贵州 贵阳高原矿山机械有限公司 贵阳 二、下图为有支座安装方式。一般适用煤巷通过锚杆插入较长的深度，以保证横梁的稳定性。在一定的巷道条件下，如岩巷巷道低矮情况，支座也可采取下...
