架空杆路施工规范

架空杆路施工规范_第1页
1/20
架空杆路施工规范_第2页
2/20
架空杆路施工规范_第3页
3/20

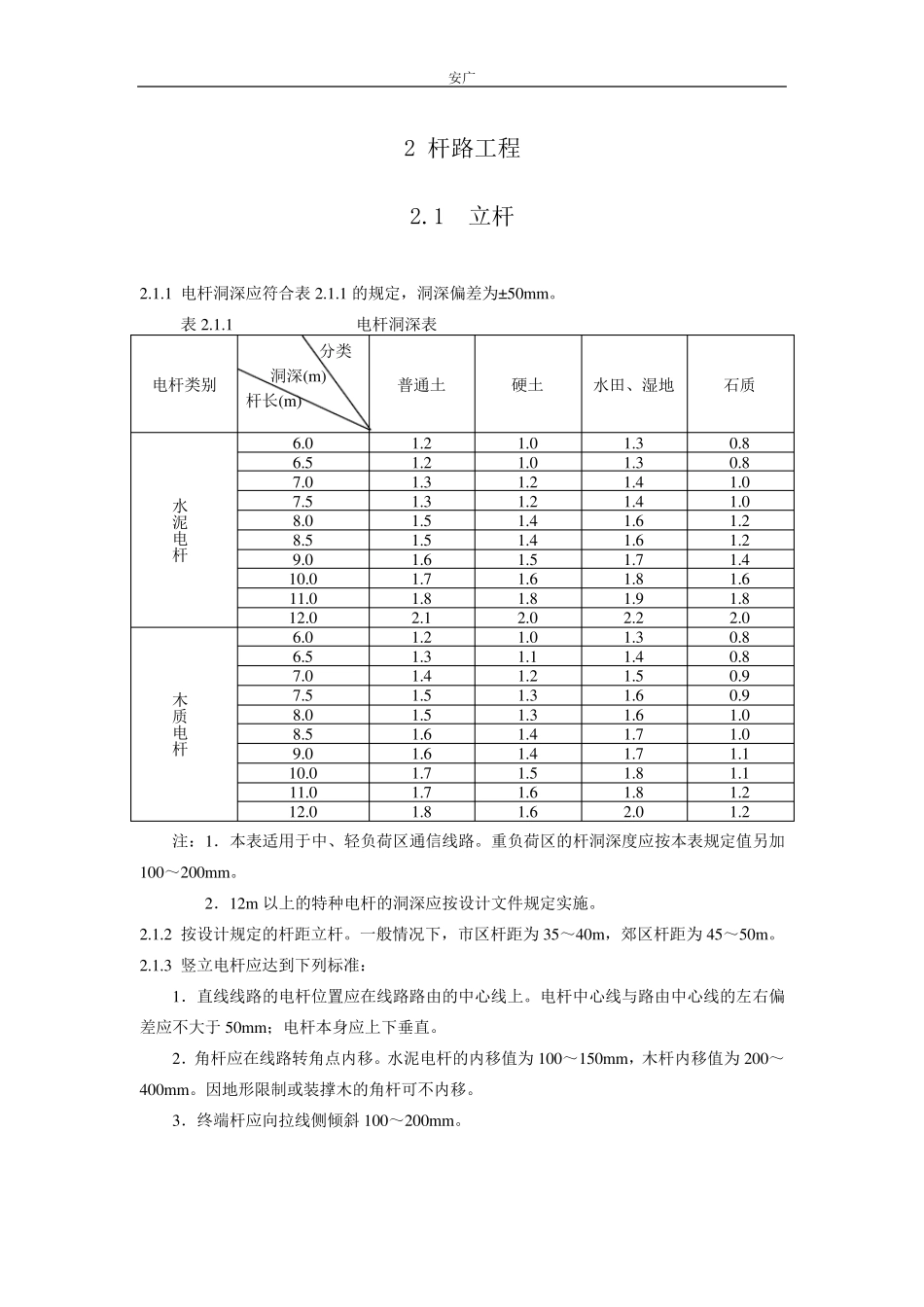

安广 2 杆路工程 2.1 立杆 2.1.1 电杆洞深应符合表2.1.1 的规定,洞深偏差为±50mm。 表2.1.1 电杆洞深表 电杆类别 分类 洞深(m) 杆长(m) 普通土 硬土 水田、湿地 石质 水泥电杆 6.0 1.2 1.0 1.3 0.8 6.5 1.2 1.0 1.3 0.8 7.0 1.3 1.2 1.4 1.0 7.5 1.3 1.2 1.4 1.0 8.0 1.5 1.4 1.6 1.2 8.5 1.5 1.4 1.6 1.2 9.0 1.6 1.5 1.7 1.4 10.0 1.7 1.6 1.8 1.6 11.0 1.8 1.8 1.9 1.8 12.0 2.1 2.0 2.2 2.0 木质电杆 6.0 1.2 1.0 1.3 0.8 6.5 1.3 1.1 1.4 0.8 7.0 1.4 1.2 1.5 0.9 7.5 1.5 1.3 1.6 0.9 8.0 1.5 1.3 1.6 1.0 8.5 1.6 1.4 1.7 1.0 9.0 1.6 1.4 1.7 1.1 10.0 1.7 1.5 1.8 1.1 11.0 1.7 1.6 1.8 1.2 12.0 1.8 1.6 2.0 1.2 注:1.本表适用于中、轻负荷区通信线路。重负荷区的杆洞深度应按本表规定值另加100~200mm。 2.12m 以上的特种电杆的洞深应按设计文件规定实施。 2.1.2 按设计规定的杆距立杆。一般情况下,市区杆距为35~40m,郊区杆距为45~50m。 2.1.3 竖立电杆应达到下列标准: 1.直线线路的电杆位置应在线路路由的中心线上。电杆中心线与路由中心线的左右偏差应不大于 50mm;电杆本身应上下垂直。 2.角杆应在线路转角点内移。水泥电杆的内移值为100~150mm,木杆内移值为200~400mm。因地形限制或装撑木的角杆可不内移。 3.终端杆应向拉线侧倾斜 100~200mm。 安 广 2.2 接 杆 2.2.1 应 按 设 计 规 定 的 长 度 、 方 式 、 方 法 进 行 电 杆 接 长 。 2.2.2 水 泥 杆 接 杆 必 须 采 用 “ 等 径 水 泥 电 杆 ” 叠 加 接 长 , 两 杆 间 用 法 兰 盘 或 钢 板 圈 接 续 。 2.2.3 本 杆 接 杆 杆 高 在 12m 以 下 (轻 负 荷 的 电 杆 杆 高 15m 以 下 )时 可 采 用 单 接 杆 ;超 过 12m (轻负 荷 的 电 杆 杆 高 15m 以 上 )时 应 采 用 品 接 杆 。 2.2.4 木 杆 接 杆 应 符 合 下 列 规 定 : 1. 杆 身 挺 直 、 径 差 较 小 、 表 面 无 大 节 疤 ; 2. 下 节 杆 的 梢 径 不 得 小 于 上 节 杆 的 梢 径 ; 3. 单 接 杆 的 下 节 梢 径 不 得 小 于 上 节 杆 根 径 的 四 分 之...
