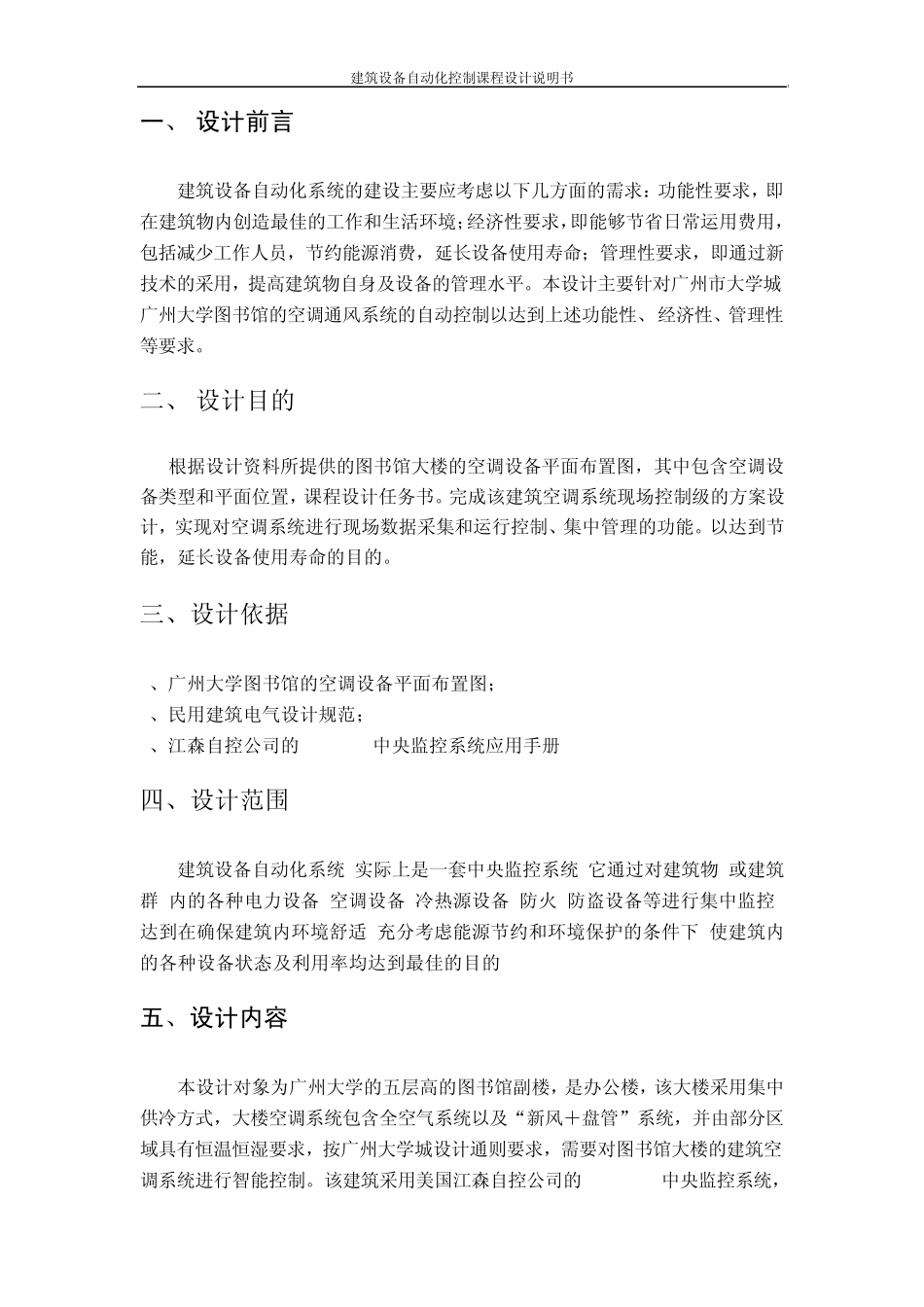

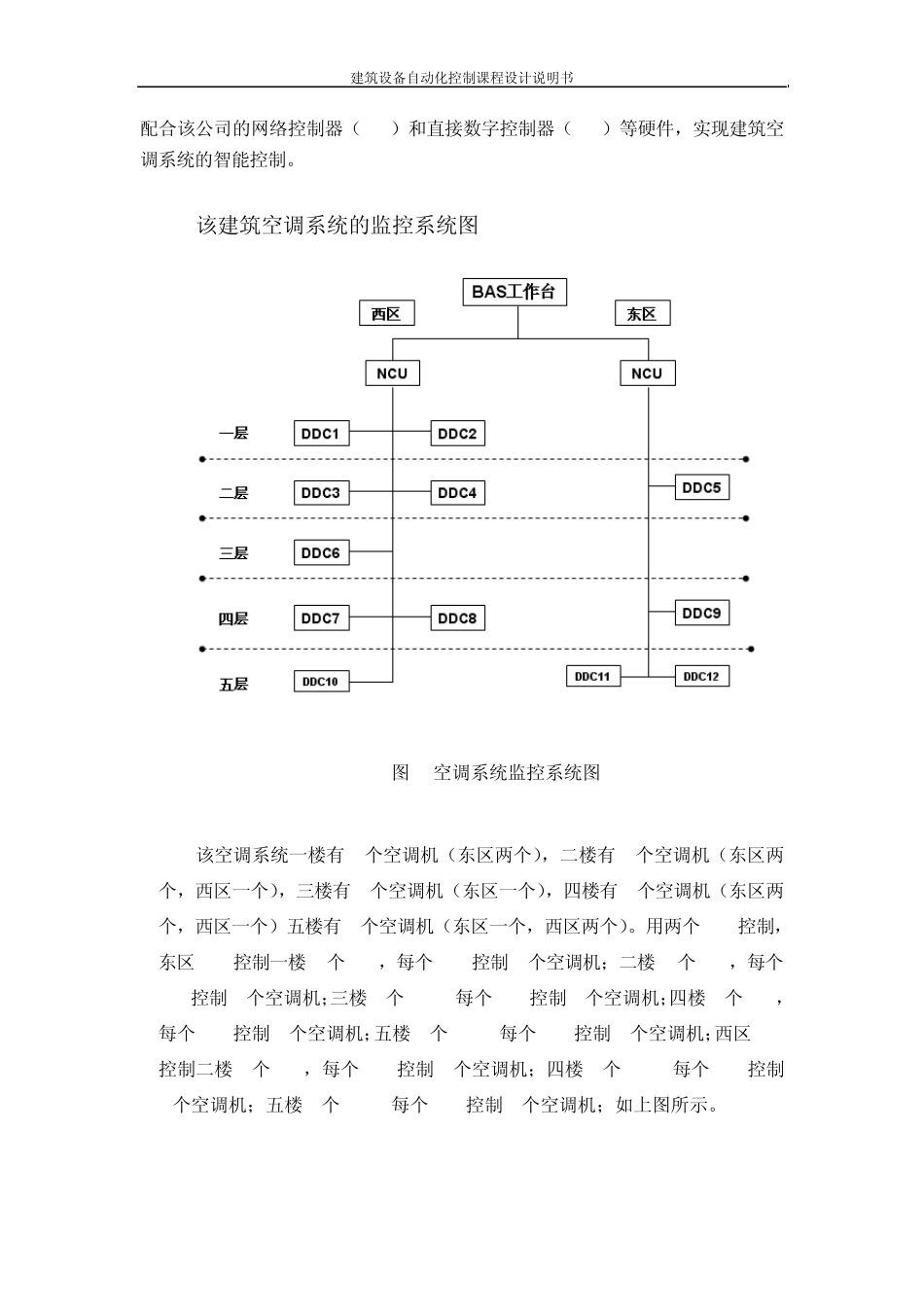

建筑设备自动化控制课程设计说明书 建筑环境与设备工程专业 建筑自动化课程设计说明书 学生姓名 学 号 班 级 系 别 学 院 指导教师 2008 年 12 月 28 日 建筑设备自动化控制课程设计说明书 一、 设计前言 建筑设备自动化系统的建设主要应考虑以下几方面的需求:功能性要求,即在建筑物内创造最佳的工作和生活环境;经济性要求,即能够节省日常运用费用,包括减少工作人员,节约能源消费,延长设备使用寿命;管理性要求,即通过新技术的采用,提高建筑物自身及设备的管理水平。本设计主要针对广州市大学城广州大学图书馆的空调通风系统的自动控制以达到上述功能性、经济性、管理性等要求。 二、 设计目的 根据设计资料所提供的图书馆大楼的空调设备平面布置图,其中包含空调设备类型和平面位置,课程设计任务书。完成该建筑空调系统现场控制级的方案设计,实现对空调系统进行现场数据采集和运行控制、集中管理的功能。以达到节能,延长设备使用寿命的目的。 三、设计依据 1、广州大学图书馆的空调设备平面布置图; 2、民用建筑电气设计规范; 3、江森自控公司的 Metasys中央监控系统应用手册 四、设计范围 建筑设备自动化系统,实际上是一套中央监控系统.它通过对建筑物(或建筑群)内的各种电力设备,空调设备,冷热源设备,防火,防盗设备等进行集中监控,达到在确保建筑内环境舒适,充分考虑能源节约和环境保护的条件下,使建筑内的各种设备状态及利用率均达到最佳的目的. 五、设计内容 本设计对象为广州大学的五层高的图书馆副楼,是办公楼,该大楼采用集中供冷方式,大楼空调系统包含全空气系统以及“新风+盘管”系统,并由部分区域具有恒温恒湿要求,按广州大学城设计通则要求,需要对图书馆大楼的建筑空调系统进行智能控制。该建筑采用美国江森自控公司的 Metasys中央监控系统,建筑设备自动化控制课程设计说明书 配合该公司的网络控制器(NCU)和直接数字控制器(DDC)等硬件,实现建筑空调系统的智能控制。 5.1 该建筑空调系统的监控系统图 图 1.空调系统监控系统图 该空调系统一楼有 2个空调机(东区两个),二楼有 3个空调机(东区两个,西区一个),三楼有 1个空调机(东区一个),四楼有 3个空调机(东区两个,西区一个)五楼有 3个空调机(东区一个,西区两个)。用两个 NCU控制,东区 NCU控制一楼 2个 DDC,每个 DDC控制1个空调机;二楼 2个 DDC,每个DDC控制1个空调机;三楼 1个 DDC...
